JSO Viertelstabfräser Radius 5 mm mit Hartmetallschneiden und M10 Innengewinde-Aufnahme, Ausführung ohne Anlauflager für stationäre Fräsmaschinen.

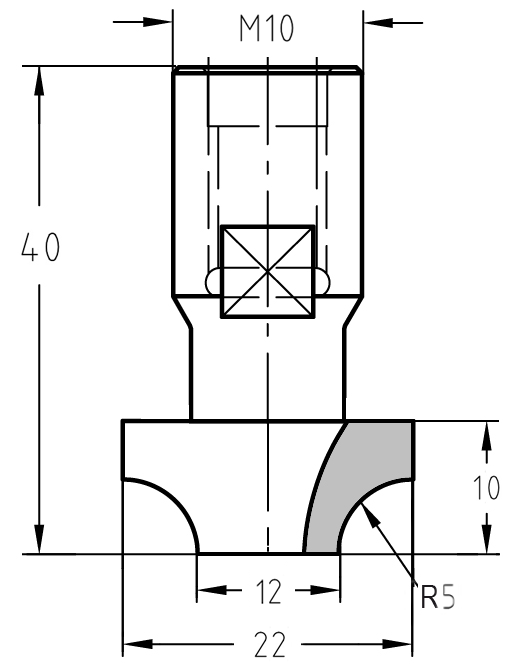

Technische Maßzeichnung des Viertelstabfräsers R 5 mm: Oberer Durchmesser 22 mm, unterer Durchmesser 12 mm, M10-Gewinde und Nutzlänge 10 mm.
Markantes Viertelstab-Profil R 5 mm mit dekorativen, rechtwinkligen Absätzen an der Ober- und Unterseite für eine klassische Kantenoptik.

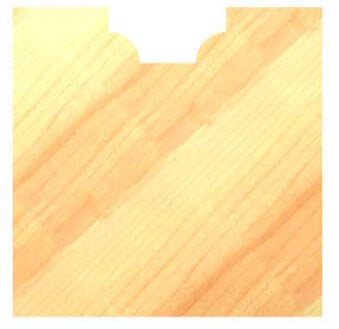

Darstellung einer sauberen, halbrunden Ziernut in einer Holzoberfläche, erstellt mit dem R 5 mm Viertelstabfräser ohne Anlauflager.
Kantenabrundung mit 5 mm Radius und einem kleinen rechtwinkligen Absatz an der Oberseite für eine elegante Profiloptik.

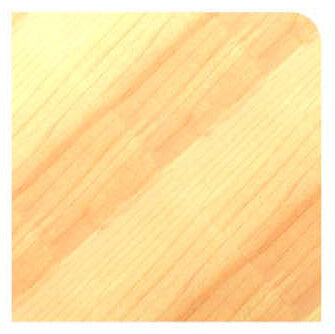

Eine perfekt ausgeführte 5 mm Kantenabrundung ohne zusätzliche Absätze, die stufenlos in die flachen Werkstückseiten übergeht.
JSO Viertelstabfräser Radius 5 mm mit Hartmetallschneiden und M10 Innengewinde-Aufnahme, Ausführung ohne Anlauflager für stationäre Fräsmaschinen.Technische Maßzeichnung des Viertelstabfräsers R 5 mm: Oberer Durchmesser 22 mm, unterer Durchmesser 12 mm, M10-Gewinde und Nutzlänge 10 mm.Markantes Viertelstab-Profil R 5 mm mit dekorativen, rechtwinkligen Absätzen an der Ober- und Unterseite für eine klassische Kantenoptik.Darstellung einer sauberen, halbrunden Ziernut in einer Holzoberfläche, erstellt mit dem R 5 mm Viertelstabfräser ohne Anlauflager.Kantenabrundung mit 5 mm Radius und einem kleinen rechtwinkligen Absatz an der Oberseite für eine elegante Profiloptik.Eine perfekt ausgeführte 5 mm Kantenabrundung ohne zusätzliche Absätze, die stufenlos in die flachen Werkstückseiten übergeht.

Viertelstabfräser HW | R 5 mm | Ø 22 x 10 mm | Ohne Anlauflager | IG M10 | GL 40 mm

JSOSKU: 24617-5-22050
Preis:
€57,25

Technische Daten

Marke JSO
Typ Viertelstabfräser
Radius 5 mm
Anlauflager Ohne Anlauflager
Aufnahme Innengewinde M10
Oberer Durchmesser 22 mm
Unterer Durchmesser 12 mm
Nutzlänge 10 mm
Gesamtlänge 40 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Kompakte Gewindeaufnahme für industrielle Profile: Viertelstabfräser R 5 mm

Dieser HW-bestückte Viertelstabfräser mit einem großzügigen Radius von 5 mm ist speziell für den Einsatz in stationären Fräseinrichtungen und Spindelsystemen mit M10 Gewindeaufnahme entwickelt worden. Die kompakte Bauweise ermöglicht eine extrem stabile Verbindung zur Maschinenspindel, was Vibrationen bei der Bearbeitung markanter Profile minimiert.

  • Vielseitige Profilgestaltung: Durch die Abstufung zwischen dem oberen Durchmesser (22 mm) und dem unteren Durchmesser (12 mm) lassen sich klassische Viertelstabprofile mit exakten, dekorativen Kanten realisieren.
  • Ohne Anlauflager: Maximale Freiheit bei der CNC-Programmierung oder bei der Verwendung von stationären Anschlägen und Schablonen für individuelle Konturen.
  • Industriequalität: Die zwei Hartmetallschneiden (Z=2) garantieren eine lange Standzeit und ein sauberes Schnittbild in Massivholz sowie in beschichteten Plattenwerkstoffen.

Beschreibung:

Der JSO Viertelstabfräser mit Radius 5 mm ist das ideale Werkzeug für automatisierte Fertigungsprozesse und spezialisierte stationäre Arbeiten im Möbelbau. Da er ohne Anlauflager ausgeführt ist, kann er flexibel sowohl für die Kantenprofilierung als auch zum Eintauchen in die Fläche für dekorative Ziernuten verwendet werden.

Die hochwertige Hartmetallbestückung sorgt für ausrissfreie Kanten und ein erstklassiges Oberflächenfinish. Die M10-Gewindeaufnahme ermöglicht eine extrem kurze Auskragung, was die Laufruhe und Präzision an stationären Frässpindeln deutlich erhöht.

Einsatz-Hinweis:
Dieser Fräser ist für Maschinenspindeln mit M10-Gewindeanschluss optimiert. Er eignet sich hervorragend für Serienfertigungen im Innenausbau, bei denen konstante Profilmaße und ein stabiler Werkzeugsitz gefordert sind.
