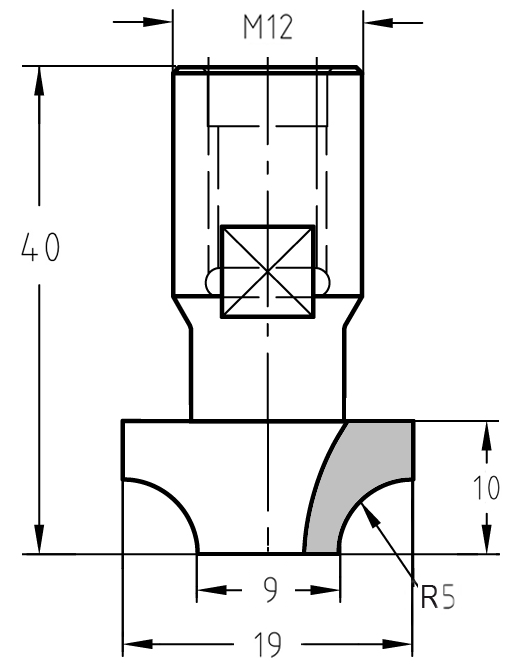

Technische Maßzeichnung des Viertelstabfräsers R 5 mm: Oberer Durchmesser 19 mm, unterer Durchmesser 9 mm, M12-Gewinde und Nutzlänge 10 mm.

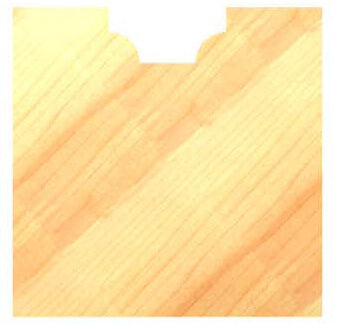

Demonstration des axialen Eintauchens in eine Holzplatte zur Erstellung einer dekorativen Viertelstab-Ziernut mittels M12-Aufnahme.

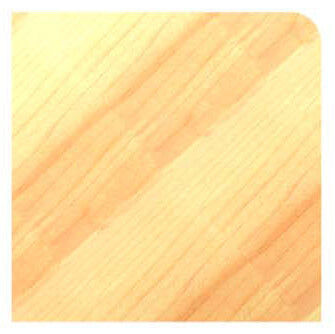

Dezente Kantenabrundung mit 5 mm Radius an einer hochwertigen Front für eine moderne Optik.

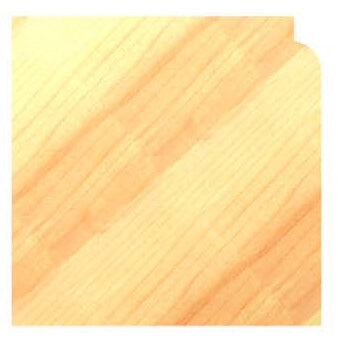

Schnittbild eines Viertelstabprofils R 5 mm mit sauberem Absatz für dekorative Rahmenverzierungen.
Detailansicht der hochwertigen stirnseitigen HW-Bohrschneide für präzises vertikales Eintauchen ins Material.
JSO Viertelstabfräser Radius 5 mm mit stirnseitiger Bohrschneide, Hartmetall-Schneiden und M12 Innengewinde-Aufnahme für stationäre Frässpindeln.Technische Maßzeichnung des Viertelstabfräsers R 5 mm: Oberer Durchmesser 19 mm, unterer Durchmesser 9 mm, M12-Gewinde und Nutzlänge 10 mm.Demonstration des axialen Eintauchens in eine Holzplatte zur Erstellung einer dekorativen Viertelstab-Ziernut mittels M12-Aufnahme.Dezente Kantenabrundung mit 5 mm Radius an einer hochwertigen Front für eine moderne Optik.Schnittbild eines Viertelstabprofils R 5 mm mit sauberem Absatz für dekorative Rahmenverzierungen.Detailansicht der hochwertigen stirnseitigen HW-Bohrschneide für präzises vertikales Eintauchen ins Material.

Viertelstabfräser HW | R 5 mm | Ø 19 x 10 mm | Mit Bohrschneide | IG M12 | GL 40 mm

JSOSKU: 24638-5-19050
Preis:
€80,00

Technische Daten

Marke JSO
Typ Viertelstabfräser
Radius 5 mm
Besonderheit Mit Bohrschneide (Eintauchfähig)
Aufnahme Innengewinde M12
Oberer Durchmesser 19 mm
Unterer Durchmesser 9 mm
Nutzlänge 10 mm
Gesamtlänge 40 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Hochstabile Gewindeaufnahme für Zierprofile: Viertelstabfräser R 5 mm

Dieser HW-bestückte Viertelstabfräser mit 5 mm Radius ist für den professionellen Einsatz an stationären Spindelsystemen mit M12 Innengewinde optimiert. Ausgestattet mit einer integrierten Bohrschneide, ermöglicht dieses Werkzeug das direkte vertikale Eintauchen in die Fläche. Dies macht ihn zur idealen Wahl für die maschinelle Fertigung von Ziernuten und feinen Kantenprofilen.

  • Axiales Eintauchen: Die stirnseitige Bohrschneide erlaubt das direkte Eintauchen ins Material – perfekt für geschlossene Konturen und dekorative Fräsarbeiten mitten im Werkstück.
  • Präzise Dimensionen: Mit einem oberen Durchmesser von 19 mm und einem unteren Durchmesser von 9 mm erzielen Sie fein abgestimmte Radien mit exakter Profiltreue.
  • Stabile M12-Aufnahme: Die Gewindeverbindung garantiert eine hochfeste Montage an der Maschinenspindel und minimiert Vibrationen durch die kurze Bauweise.
  • Lange Standzeit: Zwei hochwertige Hartmetallschneiden (Z=2) sorgen für ausrissfreie Ergebnisse und eine dauerhaft hohe Schnittqualität in Holz und Holzwerkstoffen.

Beschreibung:

Der JSO Viertelstabfräser mit M12-Innengewinde bietet industrielle Präzision für automatisierte Fertigungsprozesse. Durch den Verzicht auf ein Anlauflager ist das Werkzeug flexibel einsetzbar und wird bevorzugt auf CNC-Anlagen oder stationären Fräsaggregaten geführt.

Dank der Bohrschneide lassen sich Startpunkte für Fräsarbeiten direkt im Material setzen, was die Bearbeitung von Taschen und Ornamenten erheblich vereinfacht. Die HW-Bestückung gewährleistet dabei auch bei hohen Taktzahlen ein erstklassiges Oberflächenfinish.

Einsatz-Tipp:
Die M12-Aufnahme sorgt für höchste Kraftübertragung. Nutzen Sie die Eintauchfähigkeit für filigrane Fräsungen in Massivholzfronten, um ohne Werkzeugwechsel direkt aus der vollen Fläche zu starten.
