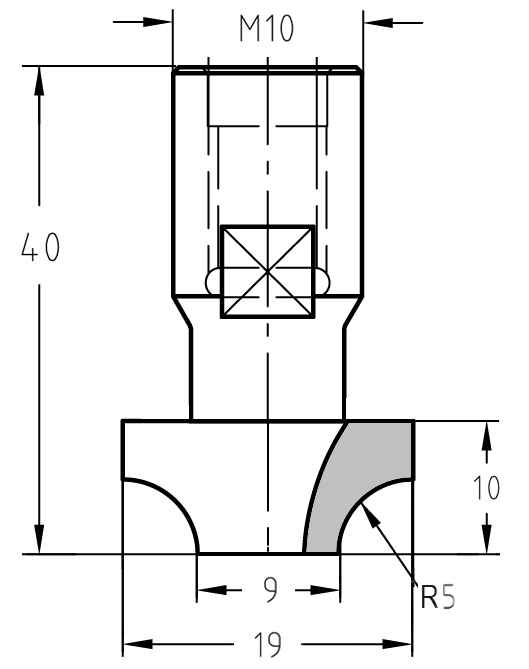

Technische Maßzeichnung des Viertelstabfräsers R 5 mm: Oberer Durchmesser 19 mm, unterer Durchmesser 9 mm, M10-Gewinde und Nutzlänge 10 mm.

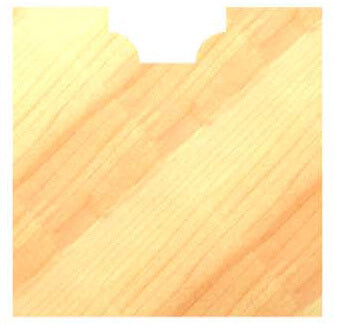

Axiales Eintauchen des Fräsers in ein Werkstück zur Erstellung einer präzisen Viertelstab-Ziernut mittels M10-Spindelaufnahme.

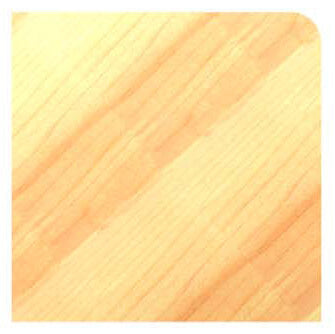

Feine Kantenabrundung mit 5 mm Radius an einer Möbelfront für ein modernes, weiches Design-Finish.

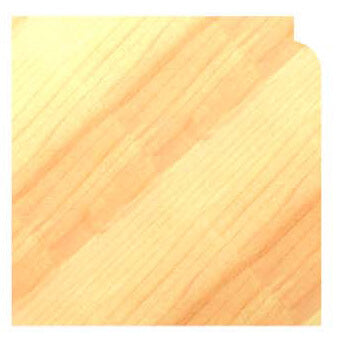

Schnittbild eines Viertelstabprofils R 5 mm mit exaktem Absatz für dekorative Rahmenverzierungen.
Detailansicht der stirnseitigen HW-Bohrschneide für präzises vertikales Eintauchen ohne Vorbohren.
JSO Viertelstabfräser Radius 5 mm mit stirnseitiger Bohrschneide, Hartmetall-Schneiden und M10 Innengewinde-Aufnahme für stationäre Maschinen.Technische Maßzeichnung des Viertelstabfräsers R 5 mm: Oberer Durchmesser 19 mm, unterer Durchmesser 9 mm, M10-Gewinde und Nutzlänge 10 mm.Axiales Eintauchen des Fräsers in ein Werkstück zur Erstellung einer präzisen Viertelstab-Ziernut mittels M10-Spindelaufnahme.Feine Kantenabrundung mit 5 mm Radius an einer Möbelfront für ein modernes, weiches Design-Finish.Schnittbild eines Viertelstabprofils R 5 mm mit exaktem Absatz für dekorative Rahmenverzierungen.Detailansicht der stirnseitigen HW-Bohrschneide für präzises vertikales Eintauchen ohne Vorbohren.

Viertelstabfräser HW | R 5 mm | Ø 19 x 10 mm | Mit Bohrschneide | IG M10 | GL 40 mm

JSOSKU: 24637-5-19050
Preis:
€80,00

Technische Daten

Marke JSO
Typ Viertelstabfräser
Radius 5 mm
Besonderheit Mit Bohrschneide (Eintauchfähig)
Aufnahme Innengewinde M10
Oberer Durchmesser 19 mm
Unterer Durchmesser 9 mm
Nutzlänge 10 mm
Gesamtlänge 40 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Industrielle Präzision mit Gewindeaufnahme: Viertelstabfräser R 5 mm

Dieser HW-bestückte Viertelstabfräser mit einem Radius von 5 mm wurde speziell für den Einsatz an stationären Fräsaggregaten und Spindelsystemen mit M10 Gewindeaufnahme entwickelt. Dank der integrierten Bohrschneide kann das Werkzeug direkt axial in die Werkstückoberfläche eintauchen, was ihn zum perfekten Spezialisten für dekorative Fräsungen und Ziernuten macht.

  • Effiziente Eintauchfunktion: Die stirnseitige Bohrschneide ermöglicht das vertikale Eintauchen direkt ins Holz – ideal für Taschen, geschlossene Konturen oder dekorative Ornamente ohne Vorbohren.
  • Kompakte Maße: Mit einem oberen Durchmesser von 19 mm und einem unteren Durchmesser von 9 mm erzielen Sie feine Abrundungen und Profile mit höchster Maßhaltigkeit.
  • Sichere M10-Gewindeaufnahme: Garantiert eine extrem kurze Auskragung und eine hochstabile Verbindung zur Maschinenspindel, was Vibrationen effektiv minimiert.
  • Industrie-Schneidstoff: Zwei hochwertige Hartmetallschneiden (Z=2) sorgen für exzellente Standzeiten und ein sauberes Schnittbild in Massivholz und Plattenwerkstoffen.

Beschreibung:

Der JSO Viertelstabfräser mit M10-Innengewinde ist für automatisierte Fertigungsprozesse im Möbel- und Innenausbau optimiert. Da er ohne Anlauflager gefertigt ist, bietet er uneingeschränkte Einsatzmöglichkeiten bei der Führung über CNC-Systeme oder stationäre Anschläge.

Die Kombination aus dem filigranen 5 mm Radius und der stabilen Gewindeaufnahme ermöglicht präziseste Profilierungen. Die hochwertige Hartmetallbestückung gewährleistet dabei auch bei intensiver industrieller Nutzung eine dauerhaft hohe Schnittschärfe und ein perfektes Oberflächenfinish.

Einsatz-Tipp:
Die M10-Aufnahme ist ideal für stationäre Spindeln. Nutzen Sie die Bohrschneide, um Startpunkte für komplexe Zierprofile direkt aus der Fläche heraus zu setzen und so hocheffiziente Bearbeitungszyklen zu erreichen.
