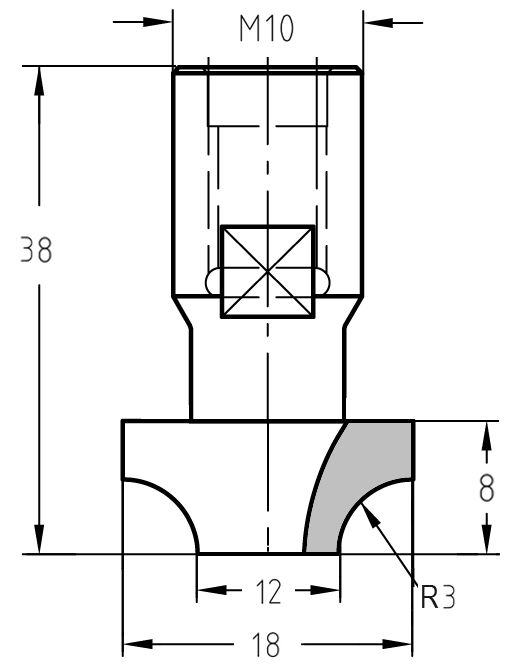

Technische Maßzeichnung des Viertelstabfräsers R 3 mm: Oberer Durchmesser 18 mm, unterer Durchmesser 12 mm, M10-Gewinde und Nutzlänge 8 mm.
Viertelstab-Profil R 3 mm mit dekorativen, rechtwinkligen Absätzen an der Ober- und Unterseite für ein klassisches Zierelement im Möbelbau.

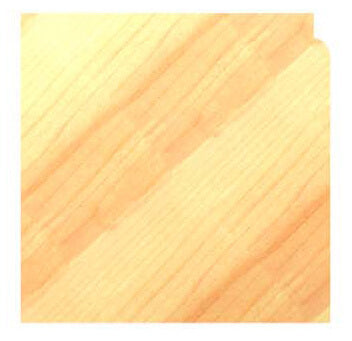

Darstellung einer sauberen, halbrunden Ziernut in einer Holzoberfläche, erstellt mit dem R 3 mm Viertelstabfräser ohne Anlauflager.

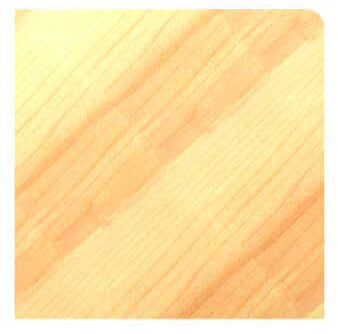

Kantenabrundung mit 3 mm Radius und einem kleinen rechtwinkligen Absatz an der Oberseite für eine elegante Profiloptik.

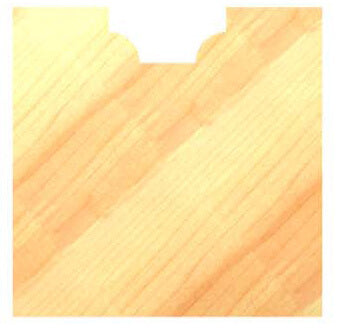

Eine perfekt ausgeführte 3 mm Kantenabrundung ohne zusätzliche Absätze, die stufenlos in die flachen Werkstückseiten
JSO Viertelstabfräser Radius 3 mm mit Hartmetallschneiden und M10 Innengewinde-Aufnahme, Ausführung ohne Anlauflager für stationäre Fräsmaschinen.Technische Maßzeichnung des Viertelstabfräsers R 3 mm: Oberer Durchmesser 18 mm, unterer Durchmesser 12 mm, M10-Gewinde und Nutzlänge 8 mm.Viertelstab-Profil R 3 mm mit dekorativen, rechtwinkligen Absätzen an der Ober- und Unterseite für ein klassisches Zierelement im Möbelbau.Darstellung einer sauberen, halbrunden Ziernut in einer Holzoberfläche, erstellt mit dem R 3 mm Viertelstabfräser ohne Anlauflager.Kantenabrundung mit 3 mm Radius und einem kleinen rechtwinkligen Absatz an der Oberseite für eine elegante Profiloptik.Eine perfekt ausgeführte 3 mm Kantenabrundung ohne zusätzliche Absätze, die stufenlos in die flachen Werkstückseiten

Viertelstabfräser HW | R 3 mm | Ø 18 x 8 mm | Ohne Anlauflager | IG M10 | GL 38 mm

JSOSKU: 24617-5-18030
Preis:
€54,25

Technische Daten

Marke JSO
Typ Viertelstabfräser
Radius 3 mm
Anlauflager Ohne Anlauflager
Aufnahme Innengewinde M10
Oberer Durchmesser 18 mm
Unterer Durchmesser 12 mm
Nutzlänge 8 mm
Gesamtlänge 38 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Kompakte Präzision mit M10-Gewinde: Viertelstabfräser R 3 mm

Dieser HW-bestückte Viertelstabfräser mit einem Radius von 3 mm ist speziell für den Einsatz in stationären Fräseinrichtungen und Spindelsystemen mit Gewindeaufnahme entwickelt worden. Die M10 Innengewinde-Aufnahme ermöglicht eine extrem stabile Verbindung und eine kurze Bauform, was Vibrationen minimiert und die Präzision erhöht.

  • Vielseitige Profilgestaltung: Durch die Abstufung zwischen dem oberen Durchmesser (18 mm) und dem unteren Durchmesser (12 mm) lassen sich klassische Viertelstabprofile mit exakten Kanten realisieren.
  • Ohne Anlauflager: Bietet maximale Flexibilität bei der CNC-Programmierung oder bei der Verwendung von Schablonen und Anschlägen.
  • Industriequalität: Die zwei Hartmetallschneiden (Z=2) sorgen für eine lange Standzeit und saubere Ergebnisse in Massivholz und Plattenwerkstoffen.

Beschreibung:

Der JSO Viertelstabfräser mit Radius 3 mm ist das ideale Werkzeug für automatisierte Fertigungsprozesse und spezialisierte stationäre Arbeiten. Durch den Verzicht auf ein Anlauflager kann der Fräser nicht nur zur Kantenbearbeitung, sondern auch zum Eintauchen in die Fläche für dekorative Ziernuten verwendet werden.

Die hochwertige Hartmetallbestückung garantiert ausrissfreie Kanten und ein erstklassiges Oberflächenfinish. Dank der M10-Gewindeaufnahme ist ein schneller und präziser Werkzeugwechsel an entsprechenden Maschinenspindeln gewährleistet.

Einsatz-Hinweis:
Dieser Fräser ist für Maschinenspindeln mit M10-Gewindeanschluss optimiert. Er eignet sich hervorragend für Serienfertigungen im Möbelbau, bei denen konstante Profilmaße und hohe Standzeiten gefordert sind.
