JSO Viertelstabfräser Radius 2 mm mit Hartmetallschneiden und M10 Innengewinde-Aufnahme, Ausführung ohne Anlauflager für stationäre Fräsmaschinen.

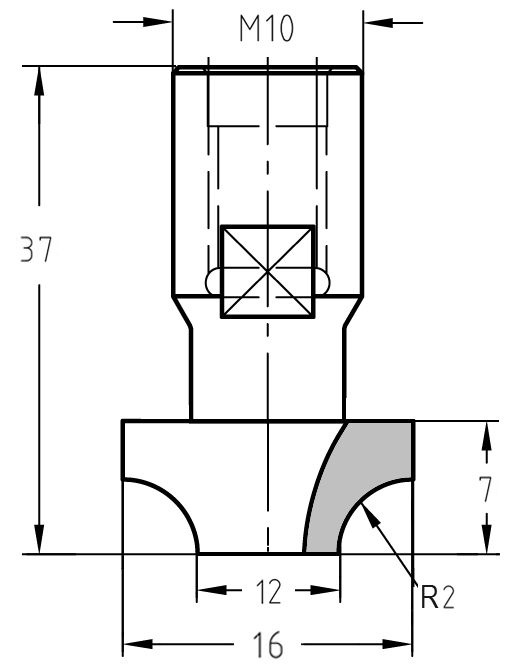

Technische Maßzeichnung des Viertelstabfräsers R 2 mm: Oberer Durchmesser 16 mm, unterer Durchmesser 12 mm, M10-Gewinde und Nutzlänge 7 mm.
Viertelstab-Profil R 2 mm mit dekorativen, rechtwinkligen Absätzen an der Ober- und Unterseite für ein feines, klassisches Zierelement.
Darstellung einer feinen, halbrunden Ziernut in einer Holzoberfläche, erstellt mit dem R 2 mm Viertelstabfräser ohne Anlauflager.
Kantenabrundung mit 2 mm Radius, kombiniert mit einem kleinen rechtwinkligen Absatz an der Oberseite für eine elegante Profiloptik.
Eine saubere 2 mm Kantenabrundung ohne zusätzliche Absätze, die stufenlos in die angrenzenden Werkstückflächen übergeht.
JSO Viertelstabfräser Radius 2 mm mit Hartmetallschneiden und M10 Innengewinde-Aufnahme, Ausführung ohne Anlauflager für stationäre Fräsmaschinen.Technische Maßzeichnung des Viertelstabfräsers R 2 mm: Oberer Durchmesser 16 mm, unterer Durchmesser 12 mm, M10-Gewinde und Nutzlänge 7 mm.Viertelstab-Profil R 2 mm mit dekorativen, rechtwinkligen Absätzen an der Ober- und Unterseite für ein feines, klassisches Zierelement.Darstellung einer feinen, halbrunden Ziernut in einer Holzoberfläche, erstellt mit dem R 2 mm Viertelstabfräser ohne Anlauflager.Kantenabrundung mit 2 mm Radius, kombiniert mit einem kleinen rechtwinkligen Absatz an der Oberseite für eine elegante Profiloptik.Eine saubere 2 mm Kantenabrundung ohne zusätzliche Absätze, die stufenlos in die angrenzenden Werkstückflächen übergeht.

Viertelstabfräser HW | R 2 mm | Ø 16 x 7 mm | Ohne Anlauflager | IG M10 | GL 37 mm

JSOSKU: 24617-5-16020
Preis:
€55,25

Technische Daten

Marke JSO
Typ Viertelstabfräser
Radius 2 mm
Anlauflager Ohne Anlauflager
Aufnahme Innengewinde M10
Oberer Durchmesser 16 mm
Unterer Durchmesser 12 mm
Nutzlänge 7 mm
Gesamtlänge 37 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Spezialaufnahme für stationäre Systeme: Viertelstabfräser R 2 mm mit M10-Gewinde

Dieser HW-bestückte Viertelstabfräser mit einem Radius von 2 mm ist für höchste Präzision in stationären Fräseinrichtungen und Spezialmaschinen konzipiert. Dank der M10 Innengewinde-Aufnahme bietet das Werkzeug eine extrem kompakte Bauweise und eine hochfeste Verbindung zur Maschinenspindel.

  • Kompakte Kraftübertragung: Die M10-Gewindeaufnahme ermöglicht einen vibrationsfreien Lauf und minimale Auskragung, ideal für filigrane CNC-Arbeiten und Serienfertigungen.
  • Präzise Profilierung: Mit einem oberen Durchmesser von 16 mm und einem unteren Durchmesser von 12 mm erzeugt dieser Fräser exakte dekorative Kantenprofile mit feinsten Abstufungen.
  • Vielseitigkeit ohne Lager: Da der Fräser ohne Anlauflager ausgeführt ist, bietet er maximale Freiheit bei der Führung über CNC-Steuerungen oder Schablonensysteme.

Beschreibung:

Der JSO Viertelstabfräser mit Radius 2 mm ist ein Spezialwerkzeug für professionelle Anwender in der Holzbearbeitung. Durch das Design ohne Anlauflager ist er nicht nur für die Kantenbearbeitung, sondern auch für das Eintauchen in die Fläche zur Erzeugung von Ziernuten perfekt geeignet.

Die zwei präzisionsgeschliffenen Hartmetallschneiden (Z=2) garantieren ausrissfreie Ergebnisse und extrem lange Standzeiten in Massivholz und beschichteten Platten. Die M10-Aufnahme macht ihn zur ersten Wahl für automatisierte Fertigungsprozesse, bei denen es auf jeden Millimeter Bauhöhe ankommt.

Einsatz-Hinweis:
Dieser Fräser mit M10-Innengewinde ist speziell für Maschinenspindeln mit Gewindeanschluss optimiert. Er bietet eine hervorragende Wiederholgenauigkeit bei stationären Fräsarbeiten und CNC-Anwendungen.
