JSO Viertelstabfräser Radius 12,7 mm mit stirnseitiger Bohrschneide, Hartmetall-Schneiden und M10 Innengewinde-Aufnahme für stationäre Maschinen.

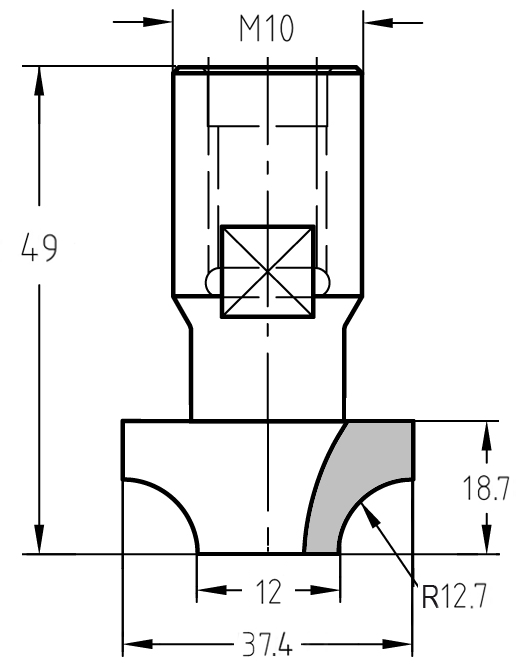

Technische Maßzeichnung des Viertelstabfräsers R 12,7 mm: Oberer Durchmesser 37,4 mm, unterer Durchmesser 12 mm, M10-Gewinde und Nutzlänge 18,7 mm.

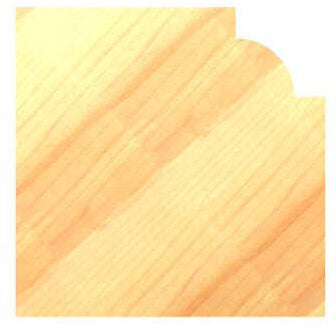

Axiales Eintauchen des Fräsers in ein massives Holzwerkstück zur Erstellung einer präzisen Viertelstab-Ziernut mittels M10-Spindelaufnahme.

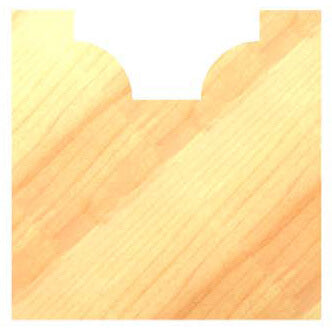

Markante Kantenabrundung mit 12,7 mm Radius an einer massiven Tischplatte für ein hochwertiges Design-Finish.

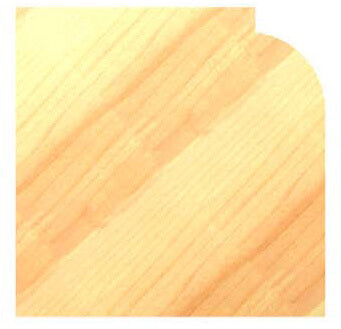

Schnittbild eines Viertelstabprofils R 12,7 mm mit exaktem Absatz für dekorative Rahmenverzierungen und massive Bauteile.
Detailansicht der stirnseitigen HW-Bohrschneide für präzises vertikales Eintauchen ohne Vorbohren.
JSO Viertelstabfräser Radius 12,7 mm mit stirnseitiger Bohrschneide, Hartmetall-Schneiden und M10 Innengewinde-Aufnahme für stationäre Maschinen.Technische Maßzeichnung des Viertelstabfräsers R 12,7 mm: Oberer Durchmesser 37,4 mm, unterer Durchmesser 12 mm, M10-Gewinde und Nutzlänge 18,7 mm.Axiales Eintauchen des Fräsers in ein massives Holzwerkstück zur Erstellung einer präzisen Viertelstab-Ziernut mittels M10-Spindelaufnahme.Markante Kantenabrundung mit 12,7 mm Radius an einer massiven Tischplatte für ein hochwertiges Design-Finish.Schnittbild eines Viertelstabprofils R 12,7 mm mit exaktem Absatz für dekorative Rahmenverzierungen und massive Bauteile.Detailansicht der stirnseitigen HW-Bohrschneide für präzises vertikales Eintauchen ohne Vorbohren.

Viertelstabfräser HW | R 12,7 mm | Ø 37,4 x 18,7 mm | Mit Bohrschneide | IG M10 | GL 49 mm

JSOSKU: 24637-5-37127
Preis:
€102,00

Technische Daten

Marke JSO
Typ Viertelstabfräser
Radius 12,7 mm (1/2")
Besonderheit Mit Bohrschneide (Eintauchfähig)
Aufnahme Innengewinde M10
Oberer Durchmesser 37,4 mm
Unterer Durchmesser 12 mm
Nutzlänge 18,7 mm
Gesamtlänge 49 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Industrielle Kraft mit Eintauchfunktion: Viertelstabfräser R 12,7 mm

Dieser HW-bestückte Viertelstabfräser mit einem massiven Radius von 12,7 mm (1/2") ist für höchste Belastungen an stationären Spindelsystemen mit M10 Gewindeaufnahme konzipiert. Die integrierte Bohrschneide macht dieses Werkzeug extrem vielseitig, da es direkt axial in die Werkstückoberfläche eintauchen kann. Er ist die ideale Wahl für markante Kantenabrundungen sowie großzügige Zierprofile direkt in der Fläche.

  • Präzises Eintauchen: Dank der stirnseitigen Bohrschneide lässt sich das Werkzeug vertikal direkt ins Material führen. Dies ermöglicht das Fräsen von tiefen Ziernuten, Griffmulden und Taschen ohne Vorbohren.
  • Markante 1/2" Profilierung: Mit einem oberen Durchmesser von 37,4 mm und einem unteren Durchmesser von 12 mm erzeugen Sie ausdrucksstarke Radien mit höchster Wiederholgenauigkeit.
  • Stabile M10-Gewindeaufnahme: Die direkte Gewindeverbindung sorgt für eine extrem kurze Auskragung und eine hochstabile Montage, was Vibrationen bei großen Durchmessern effektiv minimiert.
  • Industriequalität: Zwei hochwertige Hartmetallschneiden (Z=2) garantieren ein sauberes Schnittbild und exzellente Ergebnisse in Massivholz sowie Plattenwerkstoffen.

Beschreibung:

Der JSO Viertelstabfräser mit M10-Innengewinde bietet industrielle Präzision für automatisierte Fertigungsprozesse im modernen Innenausbau. Da er ohne Anlauflager gefertigt ist, bietet er uneingeschränkte Einsatzmöglichkeiten bei der Führung über CNC-Systeme oder stationäre Fräsaggregate.

Die Kombination aus dem kraftvollen 12,7 mm Radius und der stabilen Gewindeaufnahme ermöglicht präziseste Bearbeitungen massiver Werkstücke. Die hochwertige Hartmetallbestückung gewährleistet dabei auch bei intensiver industrieller Nutzung eine dauerhaft hohe Schnittschärfe und ein makelloses Oberflächenfinish.

Einsatz-Tipp:
Aufgrund des großen Werkzeugdurchmessers von 37,4 mm sollte der axiale Eintauchvorgang mit angepasstem Vorschub erfolgen. Nutzen Sie die Bohrschneide, um Startpunkte für tiefe Profilfräsungen direkt aus der Fläche heraus hocheffizient zu setzen.
