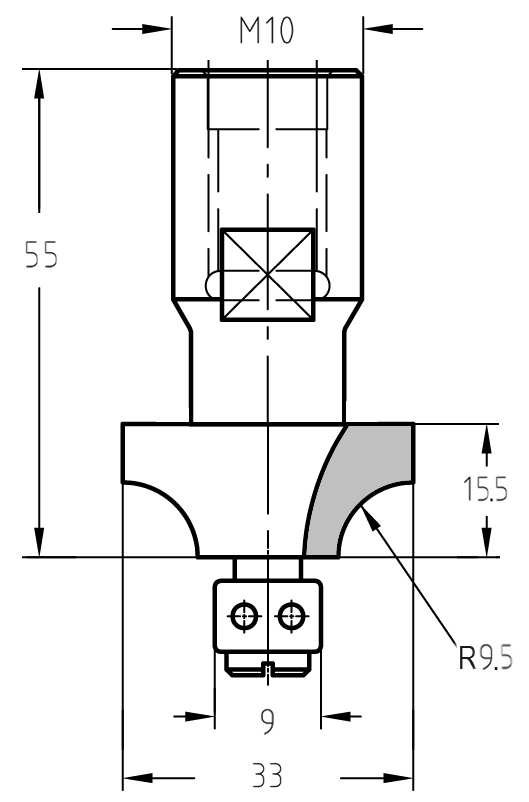

Technische Maßzeichnung des Viertelstabfräsers mit Radius 9,5 mm, Nutzlänge 15,5 mm, M10-Anschluss und 9 mm Anlauflager.
Profilbeispiel einer 9,5 mm Kantenabrundung an einer stationären Fräsmaschine ohne zusätzlichen Absatz.

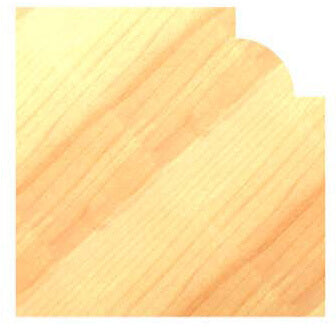

Profilbeispiel eines 9,5 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.
JSO Viertelstabfräser mit Hartmetall-Schneiden, M10 Innengewinde-Aufnahme und montiertem 9 mm Anlauf-Kugellager an der Spitze.Technische Maßzeichnung des Viertelstabfräsers mit Radius 9,5 mm, Nutzlänge 15,5 mm, M10-Anschluss und 9 mm Anlauflager.Profilbeispiel einer 9,5 mm Kantenabrundung an einer stationären Fräsmaschine ohne zusätzlichen Absatz.Profilbeispiel eines 9,5 mm Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Rahmenoptik.

Viertelstabfräser HW | R 9,5 mm | Ø 33 x 15,5 mm | Mit Anlauflager | IG M10 | GL 55 mm

JSOSKU: 24607-5-31095
Preis:
€73,00

Technische Daten

Marke JSO
Typ Viertelstabfräser
Radius 9,5 mm (3/8")
Anlauflager 9 mm
Aufnahme Innengewinde M10
Durchmesser 33 mm
Nutzlänge 15,5 mm
Gesamtlänge 55 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Stationäre Präzision: Viertelstabfräser mit M10 Gewindeaufnahme

Dieser HW-bestückte Viertelstabfräser mit einem großzügigen Radius von 9,5 mm (3/8 Zoll) wurde speziell für den Einsatz an stationären Fräsaggregaten entwickelt. Dank der M10-Gewindeaufnahme bietet das Werkzeug eine extrem steife Verbindung zur Maschinenspindel, während das 9 mm Anlauflager eine exakte Führung direkt am Werkstück ermöglicht.

  • Präzise Abtastung: Das kugelgelagerte Anlauflager (9 mm) erlaubt das Fräsen von Radien an geraden und geschwungenen Werkstücken ohne Einsatz eines Parallelanschlags.
  • Industriequalität: Die zwei massiven Hartmetallschneiden (Z=2) garantieren eine hohe Standzeit und ein sauberes Schnittbild in Massivholz sowie Plattenwerkstoffen.
  • Maximale Stabilität: Die Gewindeaufnahme M10 sorgt für einen vibrationsfreien Lauf und höchste Sicherheit bei stationären Fräsarbeiten.
  • Individuelle Profile: Je nach Einstellung der Frästiefe lassen sich harmonische Vollabrundungen oder dekorative Profile mit markanten Kantenabsätzen realisieren.

Beschreibung:

Der JSO Viertelstabfräser in Profi-Ausführung ist die ideale Lösung für die Serienfertigung und den anspruchsvollen Innenausbau. Mit einem Durchmesser von 33 mm und dem harmonischen 9,5 mm Radius lassen sich Tischplatten, massive Rahmenelemente und Handläufe effizient veredeln. Die präzise Fertigung des Grundkörpers garantiert eine optimale Laufruhe.

Anwendungs-Hinweis:
Achten Sie darauf, dass das Anlauflager stets sauber und leichtgängig bleibt, um Abdrücke oder Brandspuren am Werkstück zu vermeiden. Für ein perfektes Ergebnis empfehlen wir die Bearbeitung im Gegenlauf.
