JSO Viertelstabfräser mit Hartmetall-Schneiden, M10 Innengewinde-Aufnahme und montiertem 9 mm Anlauf-Kugellager an der Spitze.

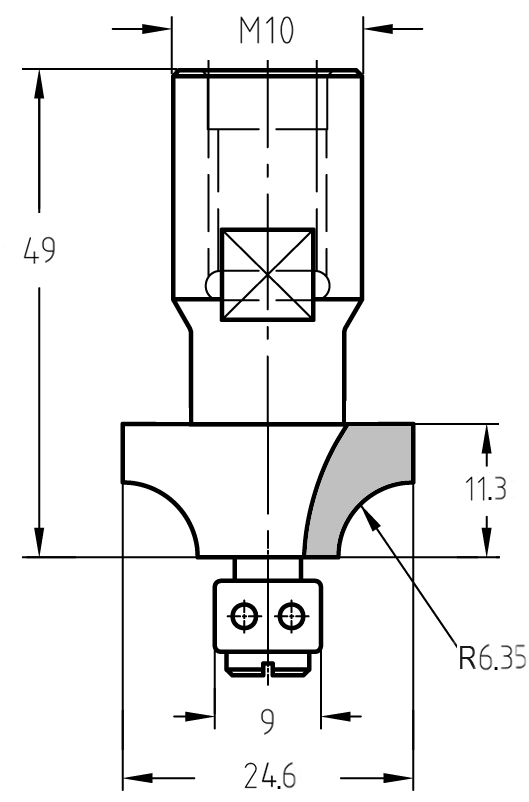

Technische Maßzeichnung des Viertelstabfräsers mit Radius 6,35 mm, Nutzlänge 11,3 mm, M10-Anschluss und 9 mm Anlauflager.

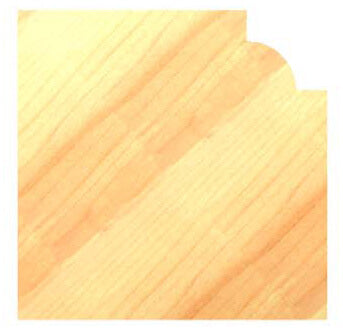

Profilbeispiel eines 1/4" Viertelstabs mit zwei geraden Kantenabschnitten (oben und unten) für ein klassisches Rahmenprofil.
Profilbeispiel einer Kantenabrundung mit 6,35 mm Radius und einem unteren Kantenabsatz für modernes Design.
JSO Viertelstabfräser mit Hartmetall-Schneiden, M10 Innengewinde-Aufnahme und montiertem 9 mm Anlauf-Kugellager an der Spitze.Technische Maßzeichnung des Viertelstabfräsers mit Radius 6,35 mm, Nutzlänge 11,3 mm, M10-Anschluss und 9 mm Anlauflager.Profilbeispiel eines 1/4" Viertelstabs mit zwei geraden Kantenabschnitten (oben und unten) für ein klassisches Rahmenprofil.Profilbeispiel einer Kantenabrundung mit 6,35 mm Radius und einem unteren Kantenabsatz für modernes Design.

Viertelstabfräser HW | R 6,35 mm | Ø 24,6 x 11,3 mm | Mit Anlauflager | IG M10 | GL 49 mm

JSOSKU: 24607-5-24663
Preis:
€68,25

Technische Daten

Marke JSO
Radius 6,35 mm (1/4")
Aufnahme Innengewinde M10
Anlauflager 9 mm
Durchmesser 24,6 mm
Nutzlänge 11,3 mm
Gesamtlänge 49 mm
Schneiden Z = 2 (HW)

Stationärer Viertelstabfräser M10 Aufnahme

Speziell konzipiert für stationäre Fräsmaschinen und Aggregate mit M10-Anschluss. Bietet maximale Sicherheit und Steifigkeit während des Fräsvorgangs.

  • Direkte Spindelmontage: Optimale Kraftübertragung und hohe Rundlaufgenauigkeit.
  • Lagerführung: 9 mm Anlauflager für exakte Kantenabtastung ohne Anschlag.
  • Dauereinsatz: Hochwertige HW-Bestückung für industrielle Ansprüche.
