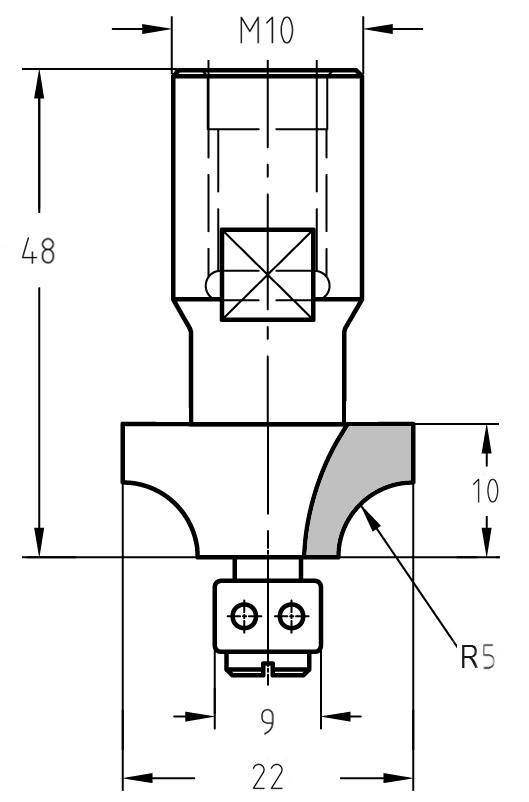

Technische Maßzeichnung des Viertelstabfräsers mit Radius 5 mm, Nutzlänge 10 mm, M10-Anschluss und dem 9 mm Durchmesser des Anlauflagers.

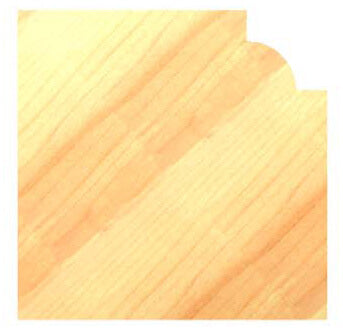

Profilbeispiel eines Viertelstabs mit zwei geraden Kantenabschnitten (oben und unten) für ein klassisches, tiefes Rahmenprofil.
Profilbeispiel einer Kantenabrundung mit nur einem geraden Kantenabschnitt an der Unterseite für ein modernes Finish.
JSO Viertelstabfräser mit Hartmetall-Schneiden, M10 Innengewinde-Aufnahme und montiertem 9 mm Anlauf-Kugellager an der Spitze.Technische Maßzeichnung des Viertelstabfräsers mit Radius 5 mm, Nutzlänge 10 mm, M10-Anschluss und dem 9 mm Durchmesser des Anlauflagers.Profilbeispiel eines Viertelstabs mit zwei geraden Kantenabschnitten (oben und unten) für ein klassisches, tiefes Rahmenprofil.Profilbeispiel einer Kantenabrundung mit nur einem geraden Kantenabschnitt an der Unterseite für ein modernes Finish.

Viertelstabfräser HW | R 5 mm | Ø 22 x 10 mm | Mit Anlauflager | IG M10 | GL 48 mm

JSOSKU: 24607-5-22050
Preis:
€67,25

Technische Daten

Marke JSO
Typ Viertelstabfräser
Radius 5 mm
Anlauflager 9 mm
Aufnahme Innengewinde M10
Durchmesser 22 mm
Nutzlänge 10 mm
Gesamtlänge 48 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Präzise Kantenführung: Viertelstabfräser mit 9 mm Anlauflager

Dieser HW-bestückte Viertelstabfräser ist der Spezialist für die exakte Kantenbearbeitung an stationären Fräsaggregaten. Ausgestattet mit einem kugelgelagerten Anlaufring (9 mm) und einer M10-Gewindeaufnahme, lässt sich das Werkzeug stabil montieren und direkt am Werkstück führen. Dies garantiert gleichmäßige Radien ohne den Einsatz eines Parallelanschlags.

  • Sichere Führung: Das 9 mm Anlauflager sorgt für eine präzise Abtastung der Werkstückkante, ideal auch für geschwungene Konturen und Rundbögen bei minimaler Auskragung.
  • Saubere Profile: Die zwei Hartmetallschneiden (Z=2) bieten ein exzellentes Schnittbild und eine hohe Standzeit in Massivholz sowie Plattenwerkstoffen.
  • M10 Gewindeaufnahme: Die kompakte Aufnahme sorgt für maximale Stabilität und einen vibrationsfreien Lauf auf stationären Spindelsystemen.
  • Flexibles Design: Je nach Einstellung der Frästiefe lassen sich Profile mit beidseitigem Absatz (für tiefe Rahmenoptik) oder einfache Abrundungen mit nur einem unteren Absatz realisieren.

Beschreibung:

Der JSO Viertelstabfräser in Industriequalität ist für den täglichen Einsatz an stationären Maschinen konzipiert. Dank der hochwertigen Hartmetallbestückung und der präzisen Lagerführung erzielen Sie im Handumdrehen perfekte Kantenveredelungen.

Ob als klassische Abrundung oder als profiliertes Zierelement mit markanten Kantenabsätzen – dieser Fräser überzeugt durch höchste Laufruhe und ein ausrissfreies Finish. Die M10-Aufnahme ermöglicht eine kurze, steife Verbindung zur Maschinenspindel.

Anwendungs-Hinweis:
Achten Sie darauf, dass das Anlauflager stets sauber und leichtgängig bleibt, um Abdrücke auf der Werkstückkante zu vermeiden. Für ein perfektes Ergebnis bei 5 mm Radien empfehlen wir die Bearbeitung im Gegenlauf.
