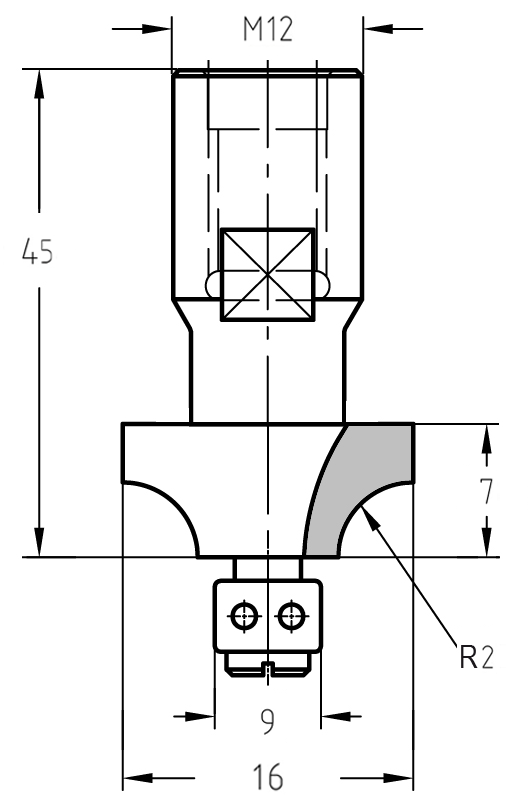

Technische Maßzeichnung des Viertelstabfräsers mit Radius 2 mm, Nutzlänge 7 mm, M12-Anschluss und dem 9 mm Durchmesser des Anlauflagers.
Profilbeispiel eines Viertelstabs mit zwei geraden Kantenabschnitten (oben und unten) für ein klassisches, tiefes Rahmenprofil.
Profilbeispiel einer Kantenabrundung mit nur einem geraden Kantenabschnitt an der Unterseite für ein modernes Finish.
JSO Viertelstabfräser mit Hartmetall-Schneiden, M12 Innengewinde-Aufnahme und montiertem 9 mm Anlauf-Kugellager an der Spitze.Technische Maßzeichnung des Viertelstabfräsers mit Radius 2 mm, Nutzlänge 7 mm, M12-Anschluss und dem 9 mm Durchmesser des Anlauflagers.Profilbeispiel eines Viertelstabs mit zwei geraden Kantenabschnitten (oben und unten) für ein klassisches, tiefes Rahmenprofil.Profilbeispiel einer Kantenabrundung mit nur einem geraden Kantenabschnitt an der Unterseite für ein modernes Finish.

Viertelstabfräser HW | R 2 mm | Ø 16 x 7 mm | Mit Anlauflager | IG M12 | GL 45 mm

JSOSKU: 24608-5-16020
Preis:
€65,25

Technische Daten

Marke JSO
Typ Viertelstabfräser
Radius 2 mm
Anlauflager 9 mm
Aufnahme Innengewinde M12
Durchmesser 16 mm
Nutzlänge 7 mm
Gesamtlänge 45 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Präzise Kantenführung: Viertelstabfräser mit 9 mm Anlauflager

Dieser HW-bestückte Viertelstabfräser ist der Spezialist für die exakte Kantenbearbeitung an stationären Fräsaggregaten. Ausgestattet mit einem kugelgelagerten Anlaufring (9 mm) und einer M12-Gewindeaufnahme, lässt sich das Werkzeug hochstabil montieren und direkt am Werkstück oder an einer Schablone führen. Dies garantiert gleichmäßige Radien ohne den Einsatz eines Parallelanschlags.

  • Sichere Führung: Das 9 mm Anlauflager sorgt für eine präzise Abtastung der Werkstückkante, ideal auch für geschwungene Konturen und Rundbögen bei maximaler Stabilität.
  • Saubere Profile: Die zwei Hartmetallschneiden (Z=2) bieten ein exzellentes Schnittbild und eine hohe Standzeit in Massivholz sowie Plattenwerkstoffen.
  • M12 Gewindeaufnahme: Die robuste Aufnahme sorgt für eine hochfeste Verbindung und einen absolut vibrationsfreien Lauf auf stationären Spindelsystemen.
  • Flexibles Design: Je nach Einstellung der Frästiefe lassen sich Profile mit beidseitigem Absatz (für tiefe Rahmenoptik) oder einfache Abrundungen mit nur einem unteren Absatz realisieren.

Beschreibung:

Der JSO Viertelstabfräser in Industriequalität ist für den täglichen Einsatz an stationären Maschinen konzipiert. Dank der hochwertigen Hartmetallbestückung und der präzisen Lagerführung erzielen Sie im Handumdrehen perfekte Kantenveredelungen.

Ob als klassische Abrundung oder als profiliertes Zierelement mit markanten Kantenabsätzen – dieser Fräser überzeugt durch höchste Laufruhe und ein ausrissfreies Finish. Die M12-Aufnahme ermöglicht eine extrem steife und sichere Verbindung zur Maschinenspindel.

Anwendungs-Hinweis:
Achten Sie darauf, dass das Anlauflager stets sauber und leichtgängig bleibt, um Abdrücke auf der Werkstückkante zu vermeiden. Für ein perfektes Ergebnis bei feinen 2 mm Radien empfehlen wir die Bearbeitung im Gegenlauf.
