JSO Viertelstabfräser mit Hartmetall-Schneiden, M10 Innengewinde-Aufnahme und montiertem 9 mm Anlauf-Kugellager an der Spitze.

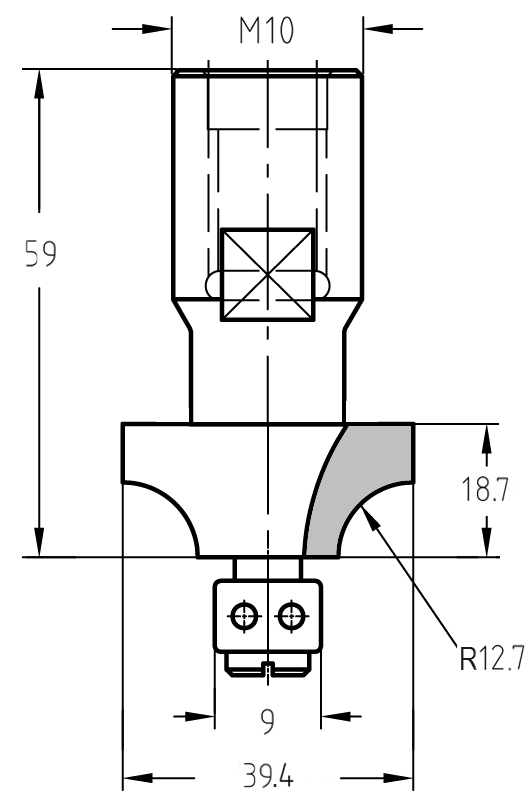

Technische Maßzeichnung des Viertelstabfräsers mit Radius 12,7 mm, Nutzlänge 18,7 mm, M10-Anschluss und 9 mm Anlauflager.

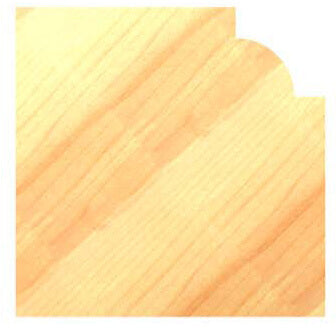

Profilbeispiel einer 12,7 mm Kantenabrundung an einer stationären Fräseinheit ohne zusätzlichen Absatz.
Profilbeispiel eines 1/2 Zoll Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Optik.
JSO Viertelstabfräser mit Hartmetall-Schneiden, M10 Innengewinde-Aufnahme und montiertem 9 mm Anlauf-Kugellager an der Spitze.Technische Maßzeichnung des Viertelstabfräsers mit Radius 12,7 mm, Nutzlänge 18,7 mm, M10-Anschluss und 9 mm Anlauflager.Profilbeispiel einer 12,7 mm Kantenabrundung an einer stationären Fräseinheit ohne zusätzlichen Absatz.Profilbeispiel eines 1/2 Zoll Viertelstabs mit dekorativen Kantenabsätzen (oben und unten) für eine klassische Optik.

Viertelstabfräser HW | R 12,7 mm | Ø 39,4 x 18,7 mm | Mit Anlauflager | IG M10 | GL 59 mm

JSOSKU: 24607-5-37412
Preis:
€79,00

Technische Daten

Marke JSO
Typ Viertelstabfräser
Radius 12,7 mm (1/2")
Anlauflager 9 mm
Aufnahme Innengewinde M10
Durchmesser 39,4 mm
Nutzlänge 18,7 mm
Gesamtlänge 59 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Stationäre Präzision für große Radien: Viertelstabfräser R 12,7 mm

Dieser HW-bestückte Viertelstabfräser mit dem markanten Radius von 12,7 mm (1/2 Zoll) ist speziell für den Einsatz an stationären Fräsaggregaten entwickelt worden. Die M10-Gewindeaufnahme garantiert eine extrem stabile und vibrationsfreie Verbindung zur Maschinenspindel, während das kugelgelagerte 9 mm Anlauflager eine präzise Führung direkt am Werkstück ermöglicht.

  • Sichere Führung: Das 9 mm Anlauflager erlaubt eine exakte Abtastung der Werkstückkante, ideal für geschwungene Konturen und Rundbögen bei stationären Anwendungen.
  • Saubere Profile: Zwei hochwertige Hartmetallschneiden (Z=2) sorgen für ein ausrissfreies Schnittbild und eine hohe Standzeit in Massivholz sowie Plattenwerkstoffen.
  • Maximale Stabilität: Die M10-Gewindeaufnahme bietet höchste Rundlaufgenauigkeit und Sicherheit, selbst bei diesem großen Fräserdurchmesser.
  • Flexibles Design: Je nach Einstellung der Frästiefe lassen sich harmonische Vollabrundungen oder dekorative Profile mit markanten Kantenabsätzen realisieren.

Beschreibung:

Der JSO Viertelstabfräser in Industriequalität ist für den anspruchsvollen täglichen Einsatz konzipiert. Mit einem Durchmesser von fast 40 mm eignet er sich hervorragend zur Veredelung von massiven Tischplatten, Handläufen oder Rahmenelementen. Die kompakte Bauform mit Gewindeanschluss sorgt für eine extrem steife Werkzeug-Maschinen-Verbindung.

Anwendungs-Hinweis:
Aufgrund des großen Zerspanungsvolumens bei einem 12,7 mm Radius empfehlen wir dringend, die Bearbeitung in mehreren Zustellungen (Schritten) vorzunehmen. Dies schont die Spindel der Maschine und sorgt für ein perfektes Oberflächenfinish.
