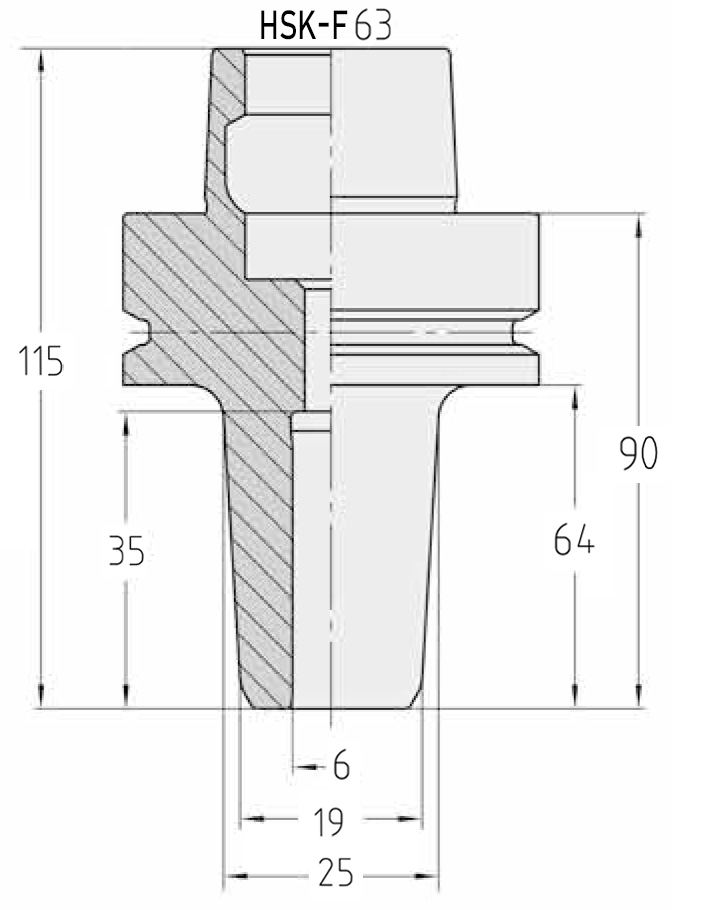

Technische Daten
| Marke | JSO |
| Typ | Schrumpfspannfutter (THERMOTEC-PLUS) |
| Oberer Durchmesser | 25 mm |
| Unterer Durchmesser | 19 mm |
| Einspannlänge min. | 27 mm |
| Einspannlänge max. | 35 mm |
| Freilegungslänge | 64 mm |
| Spannbohrung | d = 6 mm (Toleranz nach EN847-2) |
| Maschinenschnittstelle | HSK-F 63 |
| Auskraglänge | 90 mm |
| Gesamtlänge | 115 mm |
| Material | Gehärteter Werkzeugstahl (THERMOTEC-PLUS Ausführung) |
Einsatzgebiete:
- Hochpräzise HSC- und HPC-Bearbeitung: Optimal geeignet für das High-Speed-Cutting (HSC) und High-Performance-Cutting (HPC) mit Vollhartmetall- (VHW) und Stahl-Schaftwerkzeugen auf CNC-Fräsmaschinen.
- Universelle Drehrichtung: Durch den absolut rotationssymmetrischen Aufbau gleichermaßen perfekt für rechts- und linkslaufende Anwendungen ausgelegt.
Beschreibung:

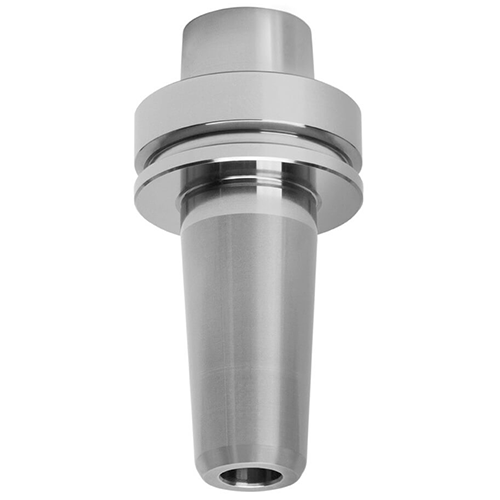

Das JSO THERMOTEC-PLUS-Schrumpfspannfutter repräsentiert die absolute Spitzenklasse der thermischen Spanntechnik im Holzfräsershop. Dieser Hochpräzisions-Werkzeughalter mit Hohlkegelschaft-Aufnahme nach DIN 69893 (HSK-F 63) ist für maximale Drehzahlen bis zu n = 30.000 min⁻¹ feingewuchtet. Die kurze, schlanke Bauform mit einem um 3,3° konisch zulaufenden Thermokegel ermöglicht eine minimale Störkontur und maximale Zugänglichkeit bei engen Werkstückgeometrien.
Das technologische Herzstück des Futters ist die kompromisslose Schrumpftechnik, die eine extreme radiale Spannkraft erzeugt. Durch den homogenen, monolithischen Aufbau ohne bewegliche Teile wird eine exzellente Rundlaufgenauigkeit von unter 0,003 mm erzielt. Dies garantiert, dass die Schneidkanten des eingesetzten Fräsers absolut gleichmäßig im Eingriff stehen, was den Verschleiß drastisch reduziert und die Standzeit des Werkzeugs signifikant verlängert.
Am Werkstück sorgt das THERMOTEC-PLUS-Spannsystem durch seine überragende Steifigkeit und optimale Balance für ein komplett vibrationsfreies Arbeiten. Selbst bei härtesten Materialien und höchsten Vorschüben liefert das System ein perfektes Fräsbild, exakte Maßhaltigkeit sowie rattermarkenfreie Kanten, während gleichzeitig die CNC-Maschinenspindel maximal geschont wird.
Für eine einwandfreie Funktion und maximale Lebensdauer müssen der Werkzeugschaft und der Innenkonus vor jedem Schrumpfvorgang absolut fett- und schmutzfrei gereinigt werden. Nutzen Sie ausschließlich dafür zugelassene Induktions-Schrumpfgeräte, um eine Überhitzung des Materials zu vermeiden.
