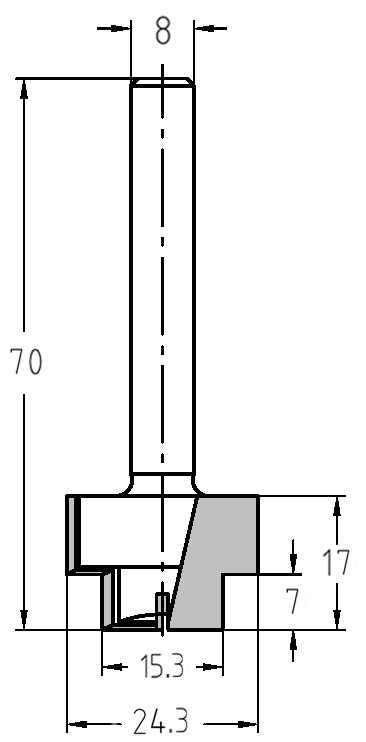

Technische Daten
| Marke | JSO |
| Typ | Stufenfräser / Getreppter Nutfräser |
| Aufnahme | Schaft 8 mm |
| Großer Durchmesser | 24,3 mm |
| Kleiner Durchmesser | 15,3 mm |
| Nutzlänge 1 | 17 mm |
| Nutzlänge 2 (Stufe) | 7 mm |
| Gesamtlänge | 70 mm |
| Schneiden | Z = 2 |
| Schneidstoff | Hartmetall (HW) |
Maximale Kapazität für große Senkungen: JSO Stufenfräser Ø 24,3 mm
Der HW-bestückte Stufenfräser von JSO ist das Kraftpaket für spezialisierte Bohr- und Fräsarbeiten. Mit seinem großzügigen Hauptdurchmesser von 24,3 mm und der 15,3 mm Stufe ist dieses Werkzeug perfekt für die Aufnahme von großen Beschlägen, schweren Verbindungselementen oder großformatigen Schraubköpfen im konstruktiven Holzbau geeignet.

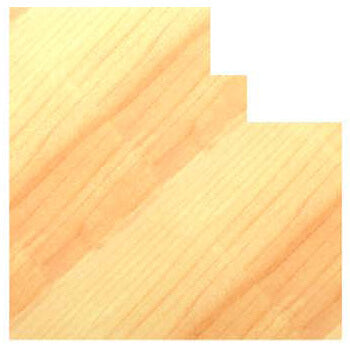

- Hocheffiziente Doppel-Funktion: Erstellen Sie den Grunddurchmesser und den präzisen Absatz in nur einem Arbeitsgang. Dies spart nicht nur Zeit, sondern garantiert eine absolut zentrische Ausrichtung beider Durchmesser zueinander.

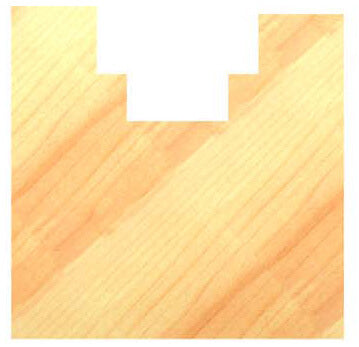

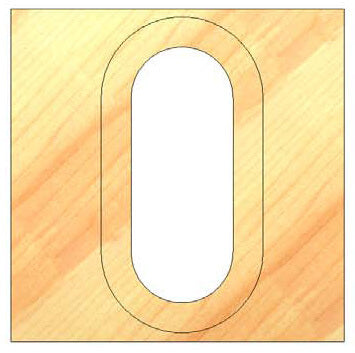

- Optimiert für schwere Beschläge: Die Nutzlänge von 17 mm in Kombination mit der 7 mm Stufe erlaubt das bündige Einlassen von massiven Bauteilen in Massivholz, MDF und beschichteten Platten.
- Erhöhte Gesamtlänge: Mit einer Gesamtlänge von 70 mm bietet dieser Fräser genügend Spielraum für tiefere Bohrungen und eine sichere Schaftaufnahme in der Oberfräse.
- HW-Industriestandard: Zwei präzisionsgeschliffene Hartmetallschneiden (Z=2) sorgen für exzellente Standzeiten und saubere Schnittkanten auch bei großen Materialabträgen.
Anwendungshinweis:
Aufgrund des großen Kopfdurchmessers von 24,3 mm empfehlen wir eine stabile Führung der Oberfräse oder den Einsatz in stationären Bohreinrichtungen. Um eine perfekte Oberflächengüte im Absatz zu erzielen und das Werkzeug zu schonen, sollte der Vorschub gleichmäßig gewählt werden. Die hochwertige Hartmetall-Bestückung garantiert dabei eine effiziente Spanabfuhr.
Wartungs-Hinweis:
Halten Sie die Übergänge zwischen den zwei Durchmessern stets frei von Harz und Staub. Dies verhindert Hitzeentwicklung an den Schneiden und stellt sicher, dass die präzisen Maße der 24,3/15,3 mm Geometrie über die gesamte Einsatzzeit des Fräsers erhalten bleiben.
