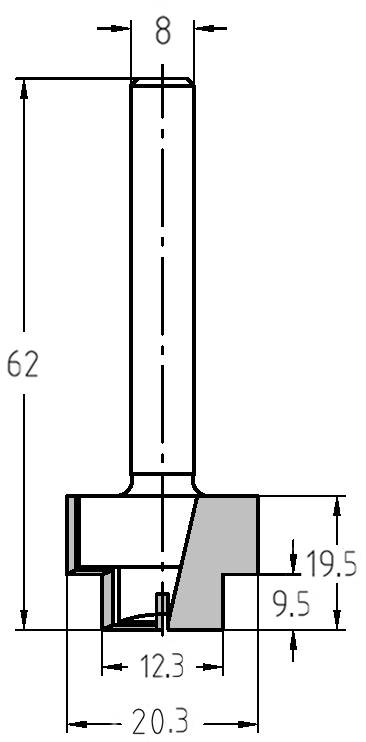

Maßzeichnung des Stufenfräsers: Details zu den Durchmessern 20,3/12,3 mm sowie den spezifischen Nutzlängen.
Beispiel einer großformatigen gestuften Bohrung in Massivholz – zeigt den exakten Absatz für bündige Montagen.

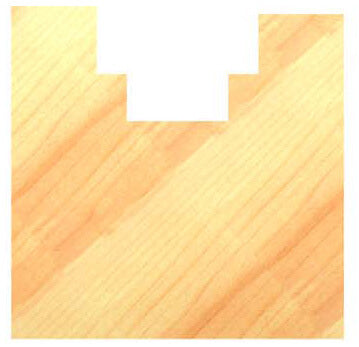

Querschnitt einer Stufenfräsung für schwere Verbindungselemente, realisiert mit dem präzisen JSO HW-Fräser.

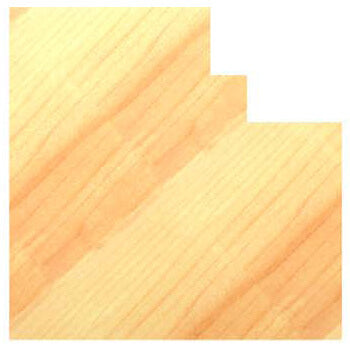

Detailansicht einer Fensterprofil- oder Treppenaussparung mit einem präzise definierten 9,5 mm Absatz.
JSO Stufenfräser mit Hartmetall-Schneiden und 8 mm Schaft – spezialisiertes Werkzeug für zweistufige Nutungen mit Ø 20,3 mm.Maßzeichnung des Stufenfräsers: Details zu den Durchmessern 20,3/12,3 mm sowie den spezifischen Nutzlängen.Beispiel einer großformatigen gestuften Bohrung in Massivholz – zeigt den exakten Absatz für bündige Montagen.Querschnitt einer Stufenfräsung für schwere Verbindungselemente, realisiert mit dem präzisen JSO HW-Fräser.Detailansicht einer Fensterprofil- oder Treppenaussparung mit einem präzise definierten 9,5 mm Absatz.

Stufenfräser HW | Ø 20,3/12,3 x 19,5/9,5 mm | S 8 | GL 62 mm

JSOSKU: 25543-5-20395
Preis:
€107,50

Technische Daten

Marke JSO
Typ Stufenfräser / Getreppter Nutfräser
Aufnahme Schaft 8 mm
Großer Durchmesser 20,3 mm
Kleiner Durchmesser 12,3 mm
Nutzlänge 1 19,5 mm
Nutzlänge 2 (Stufe) 9,5 mm
Gesamtlänge 62 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Präzision in zwei Stufen: JSO Stufenfräser für großformatige Absätze

Der HW-bestückte Stufenfräser von JSO ist ein spezialisiertes Präzisionswerkzeug, das zwei Arbeitsschritte hocheffizient in einem einzigen Vorgang vereint. Mit seinem markanten Hauptdurchmesser von 20,3 mm und der 12,3 mm Stufe ist er die ideale Lösung für das Fräsen von abgestuften Bohrungen und Vertiefungen, wie sie im modernen Fensterbau, Treppenbau oder bei der Montage spezialisierter Beschlagtechnik erforderlich sind.

  • Effiziente Zeitersparnis: Durch die getreppte Geometrie werden der Grunddurchmesser und der Absatz gleichzeitig gefräst. Dies garantiert eine perfekte Zentrierung beider Durchmesser zueinander und reduziert die Rüstzeit erheblich.
  • Präzise Stufenführung: Mit einer Nutzlänge von 19,5 mm und einer exakt definierten Stufe von 9,5 mm lassen sich passgenaue Aufnahmen für Schraubköpfe, Bolzen oder Verbindungselemente realisieren.
  • Robuste Laufruhe: Trotz des großen Durchmessers von 20,3 mm sorgt der 8 mm Schaft für eine stabile Führung und ein sauberes Fräsbild in allen gängigen Holzarten.
  • Industrie-Qualität: Zwei hochpräzise Hartmetallschneiden (Z=2) sorgen für maximale Standzeiten und scharfe Schnittkanten in Massivholz sowie in MDF und beschichteten Platten.

Anwendungshinweis:

Dieser Stufenfräser eignet sich hervorragend für den Einsatz in Oberfräsen sowie in stationären Bohreinrichtungen. Um eine optimale Oberflächengüte zu erreichen und die Maßhaltigkeit der Stufe zu gewährleisten, empfehlen wir einen gleichmäßigen Vorschub. Die hochwertige Hartmetall-Bestückung stellt auch beim Eintauchen eine saubere Spanabfuhr sicher.

Wartungs-Hinweis:
Halten Sie die Übergänge zwischen den zwei Durchmessern sowie die Schneidkanten stets frei von Harzrückständen. Dies verhindert Hitzeentwicklung und stellt sicher, dass die exakten Maße der 20,3/12,3 mm Geometrie über die gesamte Lebensdauer des Werkzeugs erhalten bleiben.
