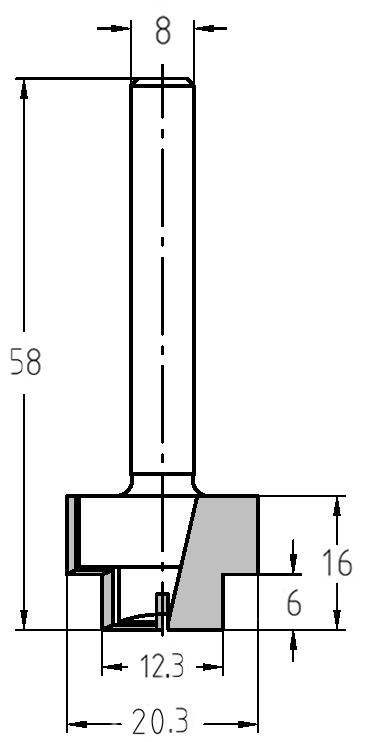

Maßzeichnung des kompakten Stufenfräsers: Details zu den Durchmessern 20,3/12,3 mm und den Nutzlängen 16/6 mm.
Beispiel einer flachen gestuften Senkung in Massivholz – zeigt den präzisen 6 mm Absatz für bündige Montagen.

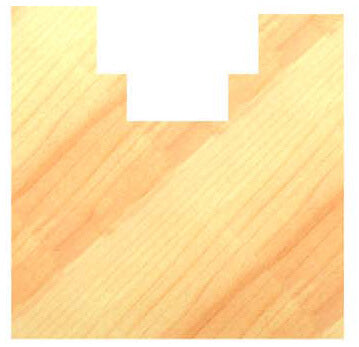

Querschnitt einer kompakten Stufenfräsung für Beschläge, realisiert mit dem präzisen JSO HW-Fräser.

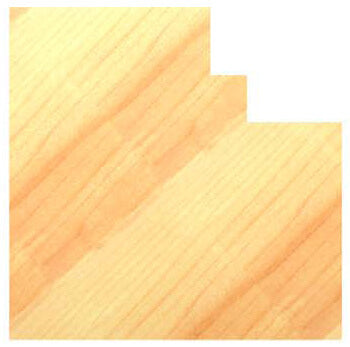

Detailansicht einer flachen Bohrung mit exakt definiertem 12,3 mm Innendurchmesser und 20,3 mm Rand.
JSO Stufenfräser mit Hartmetall-Schneiden und 8 mm Schaft – kompakte Ausführung für zweistufige Senkungen mit Ø 20,3 mm.Maßzeichnung des kompakten Stufenfräsers: Details zu den Durchmessern 20,3/12,3 mm und den Nutzlängen 16/6 mm.Beispiel einer flachen gestuften Senkung in Massivholz – zeigt den präzisen 6 mm Absatz für bündige Montagen.Querschnitt einer kompakten Stufenfräsung für Beschläge, realisiert mit dem präzisen JSO HW-Fräser.Detailansicht einer flachen Bohrung mit exakt definiertem 12,3 mm Innendurchmesser und 20,3 mm Rand.

Stufenfräser HW | Ø 20,3/12,3 x 16/6 mm | S 8 | GL 58 mm

JSOSKU: 25543-5-20360
Preis:
€107,50

Technische Daten

Marke JSO
Typ Stufenfräser / Getreppter Nutfräser
Aufnahme Schaft 8 mm
Großer Durchmesser 20,3 mm
Kleiner Durchmesser 12,3 mm
Nutzlänge 1 16 mm
Nutzlänge 2 (Stufe) 6 mm
Gesamtlänge 58 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Kompakte Präzision in zwei Stufen: JSO Stufenfräser Ø 20,3 mm

Der HW-bestückte Stufenfräser von JSO ist ein spezialisiertes Präzisionswerkzeug für anspruchsvolle Bohr- und Fräsarbeiten in der Holzbearbeitung. Mit seinem markanten Hauptdurchmesser von 20,3 mm und der kurzen 6 mm Stufe ist dieses Werkzeug ideal für flache, abgestufte Vertiefungen und präzise Senkungen in Massivholz und Plattenwerkstoffen geeignet.

  • Effiziente Kombi-Bearbeitung: Fräsen Sie den Grunddurchmesser und den Absatz in einem einzigen Arbeitsgang. Dies garantiert eine perfekte Zentrierung beider Ebenen und spart wertvolle Rüstzeit.
  • Optimiert für flache Senkungen: Mit einer Nutzlänge 2 von 6 mm eignet sich dieser Fräser hervorragend für die Aufnahme von flachen Schraubköpfen, speziellen Beschlägen oder dekorativen Einlassungen.
  • Hohe Laufruhe: Der stabile 8 mm Schaft sorgt trotz des großen Kopfdurchmessers von 20,3 mm für eine vibrationsarme Führung und ein sauberes Schnittbild.
  • HW-Industriequalität: Zwei hochpräzise Hartmetallschneiden (Z=2) bieten maximale Standzeiten und scharfe Kanten in Hart- und Weichholz sowie MDF.

Anwendungshinweis:

Dieser Stufenfräser ist sowohl für den Einsatz in handgeführten Oberfräsen als auch in stationären Bohreinrichtungen konzipiert. Dank der kompakten Gesamtlänge von 58 mm bietet das Werkzeug eine hohe Eigenstabilität. Um eine perfekte Oberflächengüte im Absatz zu erreichen, empfiehlt sich ein gleichmäßiger Vorschub beim Eintauchen.

Wartungs-Hinweis:
Halten Sie die Übergänge zwischen den beiden Durchmessern stets frei von Harzrückständen. Dies verhindert eine unnötige Wärmeentwicklung und stellt sicher, dass die exakten Stufenmaße von 20,3 mm und 12,3 mm dauerhaft präzise bleiben.
