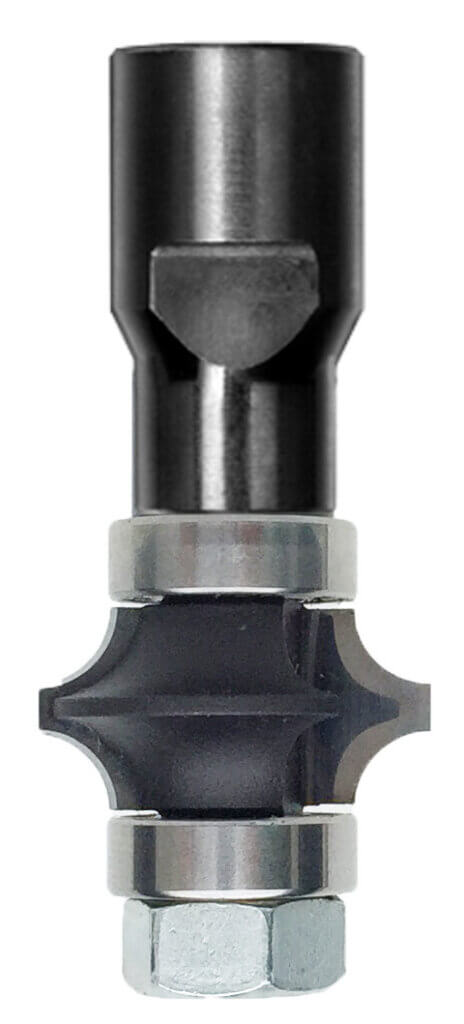

JSO Spitzkantenfräser mit Hartmetall-Schneiden, massiver M12-Gewindeaufnahme und zwei 16 mm Anlauflagern für industrielle Fräsaggregate.

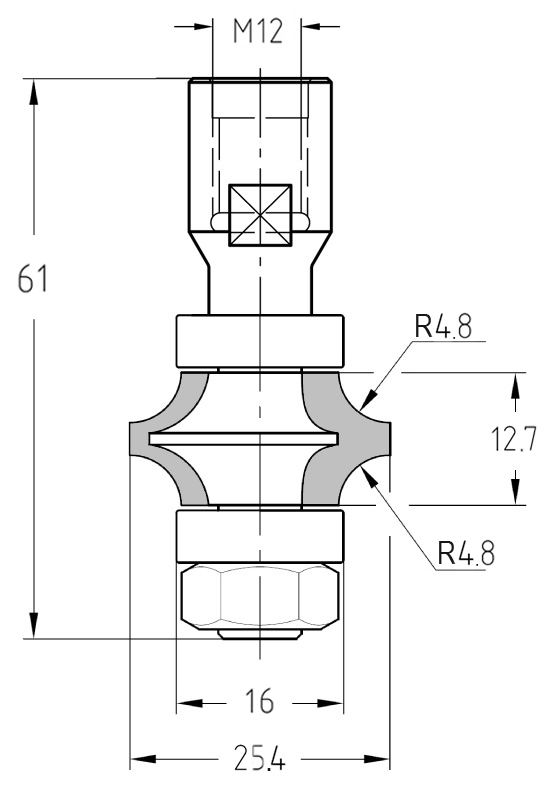

Maßzeichnung des Spitzkantenfräsers mit M12-Anschluss, 25,4 mm Durchmesser und Darstellung der symmetrischen 4,8 mm Radien.

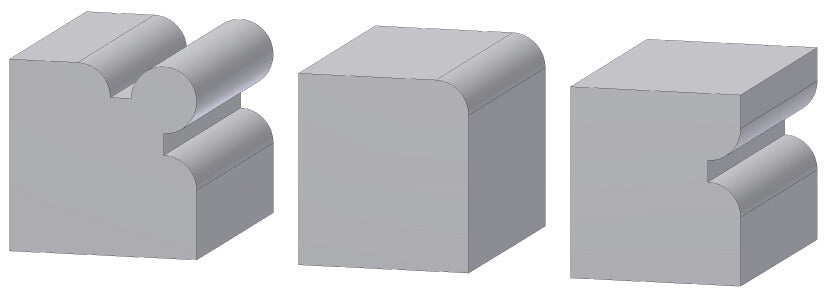

Darstellung einer perfekt abgerundeten Plattenkante: Symmetrische Doppel-Rundung (Bullnose), stationär gefertigt mit dem JSO M12 Spitzkantenfräser.
JSO Spitzkantenfräser mit Hartmetall-Schneiden, massiver M12-Gewindeaufnahme und zwei 16 mm Anlauflagern für industrielle Fräsaggregate.Maßzeichnung des Spitzkantenfräsers mit M12-Anschluss, 25,4 mm Durchmesser und Darstellung der symmetrischen 4,8 mm Radien.Darstellung einer perfekt abgerundeten Plattenkante: Symmetrische Doppel-Rundung (Bullnose), stationär gefertigt mit dem JSO M12 Spitzkantenfräser.

Spitzkantenfräser HW | R 4,8/4,8 mm | Ø 25,4 x 12,7 mm | Mit Doppel-Anlauflager | IG M12 | GL 71 mm

JSOSKU: 24818-5-25448
Preis:
€90,50

Technische Daten

Marke JSO
Typ Spitzkantenfräser / Doppel-Radiusfräser
Aufnahme Innengewinde M12 (IG M12)
Radien R 4,8 mm / R 4,8 mm
Durchmesser 25,4 mm
Anlauflager 2 x 16 mm (Doppel-Kugellager)
Nutzlänge 12,7 mm
Gesamtlänge 71 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Industrielle Höchstleistung: JSO Spitzkantenfräser mit M12-Gewinde

Der HW-bestückte Spitzkantenfräser von JSO mit M12-Innengewinde ist die Profi-Lösung für stationäre Fräsanlagen und schwere Bearbeitungsaggregate. Durch die Kombination von zwei gegenüberliegenden 4,8 mm Radien und zwei 16 mm Anlauflagern ermöglicht dieses Werkzeug das gleichzeitige Abrunden der oberen und unteren Werkstückkante in einem einzigen, hocheffizienten Arbeitsgang.

  • Maximale Stabilität: Die M12-Gewindeaufnahme sorgt für eine extrem belastbare und vibrationsfreie Verbindung zur Maschinenspindel. Dies ist die Voraussetzung für spiegelglatte Oberflächen bei hohen Vorschubgeschwindigkeiten in der Serienfertigung.
  • Simultane Präzision: Da Ober- und Unterkante gleichzeitig profiliert werden, entfällt das zeitintensive Wenden des Werkstücks. Sie erhalten eine perfekt zentrierte Doppelrundung ("Bullnose") ohne jeglichen Versatz.
  • Sichere Doppelführung: Die zwei kugelgelagerten 16 mm Anlauflager führen den Fräser absolut stabil entlang der Werkstückkante. Dies garantiert eine millimetergenaue Profiltiefe über die gesamte Werkstücklänge.
  • HW-Industrieschneiden: Zwei hochpräzise Hartmetallschneiden (Z=2) bieten maximale Standzeiten auch in harten Hölzern, MDF und beschichteten Plattenmaterialien.

Anwendungshinweis:

Dieser Fräser ist optimal auf Plattenstärken von ca. 12,7 mm abgestimmt. Die M12-Gewindeaufnahme prädestiniert dieses Werkzeug für den Einsatz in der industriellen Fertigung von Regalböden, Schrankelementen oder hochwertigen Leisten, bei denen es auf maximale Standzeit und Prozesssicherheit ankommt.

Wartungs-Hinweis:
Reinigen Sie beide 16 mm Anlauflager sowie das M12-Gewinde regelmäßig von Harz und Staub. Eine perfekte Leichtgängigkeit der Lager ist essenziell, um Reibungswärme und daraus resultierende Brandspuren an der fertigen Werkstückkante zu vermeiden.
