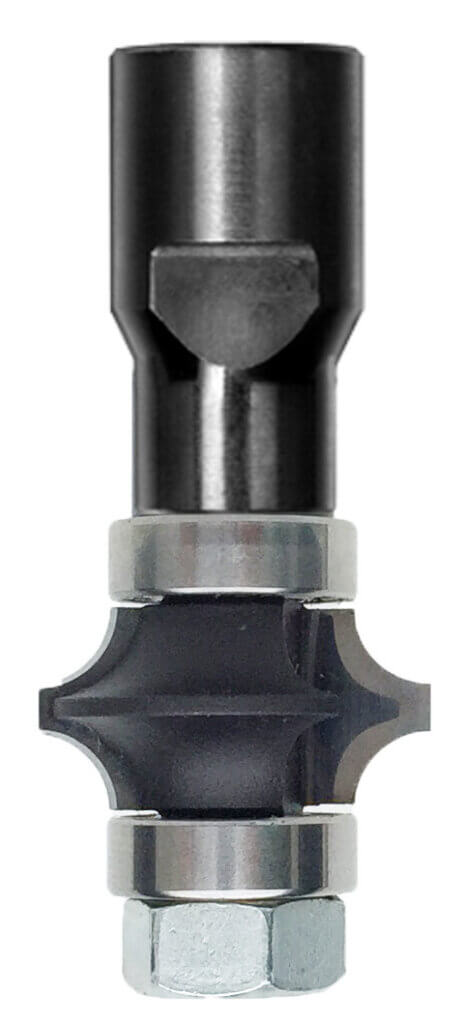

JSO Spitzkantenfräser mit Hartmetall-Schneiden, M10-Innengewinde-Aufnahme und zwei 16 mm Anlauflagern für stationäre Aggregate.

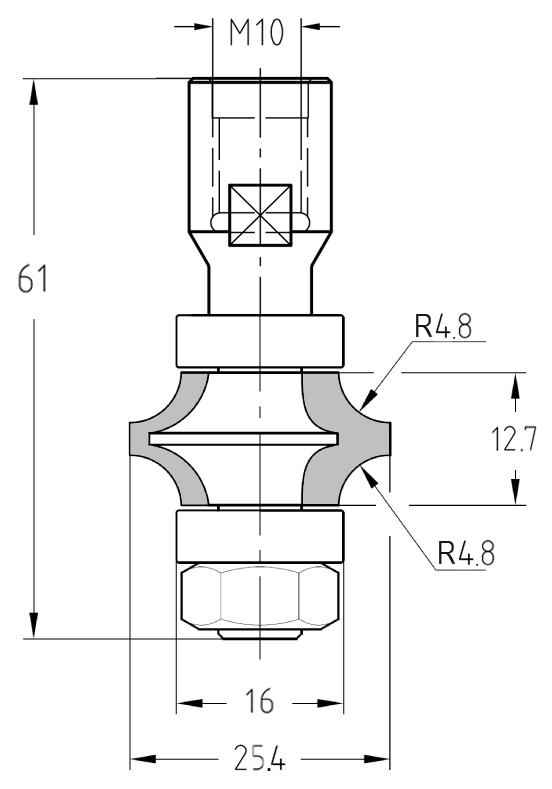

Maßzeichnung des Spitzkantenfräsers mit M10-Anschluss, 25,4 mm Durchmesser und Darstellung der doppelten 4,8 mm Radien.

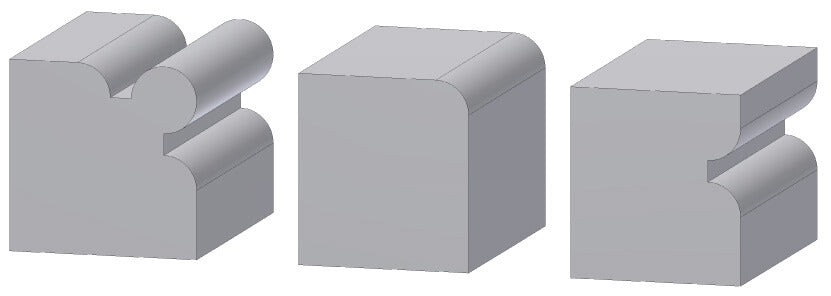

Darstellung einer fertig bearbeiteten Plattenkante: Symmetrische Doppel-Rundung (Bullnose), stationär gefertigt mit dem JSO M10 Spitzkantenfräser.
JSO Spitzkantenfräser mit Hartmetall-Schneiden, M10-Innengewinde-Aufnahme und zwei 16 mm Anlauflagern für stationäre Aggregate.Maßzeichnung des Spitzkantenfräsers mit M10-Anschluss, 25,4 mm Durchmesser und Darstellung der doppelten 4,8 mm Radien.Darstellung einer fertig bearbeiteten Plattenkante: Symmetrische Doppel-Rundung (Bullnose), stationär gefertigt mit dem JSO M10 Spitzkantenfräser.

Spitzkantenfräser HW | R 4,8/4,8 mm | Ø 25,4 x 12,7 mm | Mit Doppel-Anlauflager | IG M10 | GL 71 mm

JSOSKU: 24817-5-25448
Preis:
€90,50

Technische Daten

Marke JSO
Typ Spitzkantenfräser / Doppel-Radiusfräser
Aufnahme Innengewinde M10 (IG M10)
Radien R 4,8 mm / R 4,8 mm
Durchmesser 25,4 mm
Anlauflager 2 x 16 mm (Doppel-Kugellager)
Nutzlänge 12,7 mm
Gesamtlänge 71 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Stationäre Effizienz: JSO Spitzkantenfräser mit M10-Gewinde

Der HW-bestückte Spitzkantenfräser von JSO mit M10-Innengewinde ist die professionelle Lösung für stationäre Fräsmaschinen und spezialisierte Bearbeitungsaggregate. Durch die Kombination von zwei gegenüberliegenden 4,8 mm Radien und zwei 16 mm Anlauflagern ermöglicht dieses Werkzeug das gleichzeitige Abrunden der oberen und unteren Werkstückkante in einem einzigen, hocheffizienten Arbeitsgang.

  • Sichere Gewindeaufnahme: Die M10-Verschraubung garantiert eine hochfeste, perfekt zentrierte Verbindung zur Maschinenspindel. Dies sorgt für maximale Rundlaufgenauigkeit und vibrationsfreies Fräsen bei hohen Vorschubgeschwindigkeiten.
  • Perfekte Kanten-Symmetrie: Da beide Radien simultan gefräst werden, entfällt das Wenden des Werkstücks. Das Ergebnis ist eine absolut zentrische Doppelrundung ("Bullnose") ohne jeglichen Versatz.
  • Präzise Doppelführung: Die zwei kugelgelagerten 16 mm Anlauflager führen den Fräser stabil entlang der Werkstückkante oder einer Schablone. Dies garantiert eine exakte Profiltiefe über die gesamte Werkstücklänge.
  • Industrie-Hartmetall: Zwei hochpräzise HW-Schneiden (Z=2) bieten maximale Standzeiten und saubere Ergebnisse in Massivholz, MDF und beschichteten Plattenwerkstoffen.

Anwendungshinweis:

Dieser Fräser ist optimal für Plattenstärken von ca. 12,7 mm abgestimmt, wie sie häufig bei hochwertigen Regalböden, Schrankelementen oder Zierleisten vorkommen. Die M10-Aufnahme prädestiniert dieses Werkzeug für die Serienfertigung auf stationären Anlagen, bei denen es auf Schnelligkeit und wiederholbare Präzision ankommt.

Wartungs-Hinweis:
Reinigen Sie beide 16 mm Anlauflager und das M10-Aufnahmegewinde nach dem Einsatz gründlich. Die Leichtgängigkeit der Lager ist entscheidend, um glänzende Druckstellen oder Brandspuren auf der empfindlichen Werkstückkante zu vermeiden.
