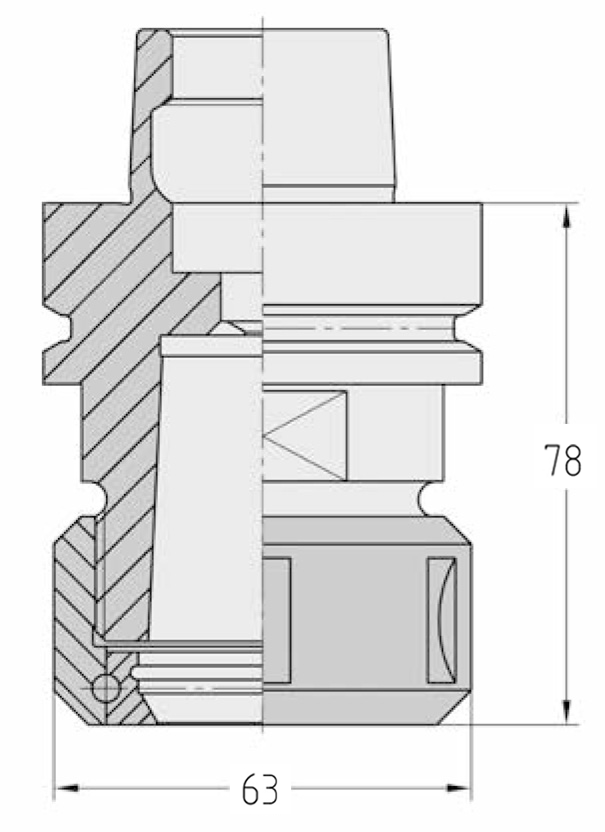

Technische Daten
| Marke | JSO |
| Typ | Spannzangenfutter |
| Durchmesser | 63 mm |
| Geeignet für | Spannzangen ER40 (472E) bis 30 mm |
| Maschinenschnittstelle | HSK-F 63 |
| Auskraglänge | 78 mm |
| Material | Gehärteter Werkzeugstahl (Hochpräzisionsausführung) |
Einsatzgebiete:
- Präzise Werkzeugspannung auf CNC-Maschinen: Konzipiert für den professionellen Einsatz in modernen CNC-Bearbeitungszentren zum sicheren und extrem kraftschlüssigen Fixieren von Fräswerkzeugen mit zylindrischem Schaft.
- Flexibler Rechts- und Linkslauf: Dank der robusten und perfekt ausbalancierten Konstruktion universell einsetzbar für anspruchsvolle Bearbeitungsschritte sowohl in rechter als auch in linker Spindeldrehrichtung.
Beschreibung:

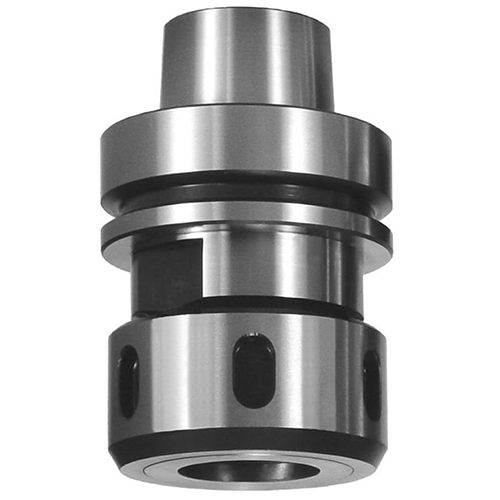

Das Spannzangenfutter von JSO steht für höchste industrielle Fertigungsqualität und absolute Zuverlässigkeit im modernen Onlineshop von Holzfräsershop. Der präzise feingewuchtete, gehärtete und geschliffene Futterkörper verfügt über eine Hohlkegelschaft-Aufnahme der Form HSK-F 63 nach DIN 69893. Diese kompromisslose Premium-Ausführung garantiert eine perfekte, formschlüssige Kraftübertragung von der Maschinenspindel direkt auf das Werkzeug und wird den höchsten Ansprüchen in der professionellen Holz- und Kunststoffbearbeitung gerecht.
Die technologische Besonderheit dieses Werkzeughalters liegt in der kugelgelagerten Spannmutter für ER40 Spannzangen. Das integrierte Kugellager reduziert die Reibung beim Schließen des Systems auf ein Minimum. Dadurch werden im Vergleich zu Standardmuttern extrem hohe Spannkräfte erzeugt, während gleichzeitig der empfindliche Innenkonus des Futters sowie die Spannzange optimal vor Verschleiß und Beschädigung geschützt werden. Zudem ermöglicht dieses System ein schnelles und reibungsloses Einsetzen sowie Entnehmen der Spannzangen beim Werkzeugwechsel.
Am Werkstück überzeugt das JSO Spannzangenfutter durch seine exzellente Rundlaufgenauigkeit, die ein absolut vibrationsfreies Arbeiten selbst bei maximalen Schnittgeschwindigkeiten ermöglicht. Durch die optimale Schaftführung und die stabile Koppelung wird der Spindelverschleiß der CNC-Maschine spürbar reduziert. Das Ergebnis sind makellose Werkstückoberflächen und exakte Fräskanten ohne jegliche Rattermarken.
Die optimale Einspannlänge des Fräserschafts beträgt 55 mm (maximal möglich sind 60 mm). Für einen absolut stabilen, vibrationsfreien und sicheren Betrieb muss eine eventuell vorhandene Einstellschraube am CNC-Fräser vor dem Einspannen zwingend entfernt werden. Bitte beachten Sie: Die Lieferung des Spannzangenfutters erfolgt standardmäßig ohne Spannzange, Haken- oder Steckschlüssel (diese sind separat in unserem Shop erhältlich).
