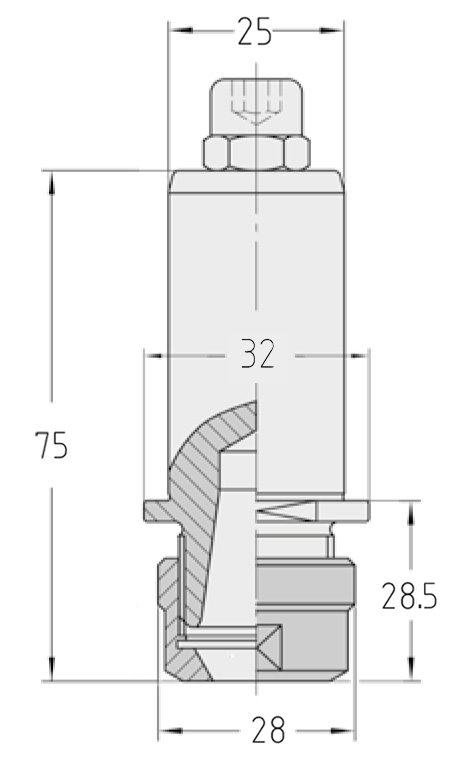

Technische Daten
| Marke | JSO |
| Typ | Spannzangenfutter für BHX-Maschine |
| Oberer Durchmesser | 32 mm |
| Unterer Durchmesser | 28 mm |
| Geeignet für | Spannzangen 426E (ER160 bis Ø 10 mm Spannzangen |
| Maschinenschnittstelle | Schaft 25 mm (Zylinderschaft) |
| Auskraglänge | 28,5 mm |
| Gesamtlänge | 75 mm |
| Material | Gehärteter Werkzeugstahl |
Einsatzgebiete:
- Spezifischer BHX-Maschineneinsatz: Entwickelt für den präzisen Einsatz in BHX-CNC-Bearbeitungszentren und Bohreinheiten mit S 25 Schaftaufnahme.
- Kompakte Werkzeugspannung: Ermöglicht in Kombination mit ER16-Spannzangen die flexible Aufnahme von Oberfräsern und Bohrwerkzeugen mit Schaftdurchmessern bis zu 10 mm.
Beschreibung:

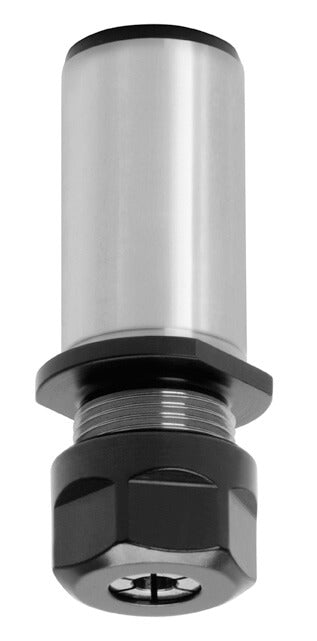

Das JSO Spannzangenfutter für BHX-Maschinen steht für höchste Präzision und Zuverlässigkeit im professionellen Einsatz auf modernen Holzbearbeitungszentren. Aus hochfestem, gehärtetem Werkzeugstahl gefertigt, besticht dieses Futter im Holzfräsershop durch exzellente Verschleißfestigkeit und eine lange Lebensdauer selbst bei intensiver Dauerbelastung.
Die schlanke Bauform mit einem Außendurchmesser von 28 mm und der präzise geschliffene 25 mm Zylinderschaft garantieren eine exakte Positionierung in der Bohrspindel bzw. Hauptspindel der BHX-Maschine. Das ER16-Spannsystem nimmt Fräs- und Bohrwerkzeuge bis Ø 10 mm absolut zentrisch und schwingungsarm auf.
Dank der herausragenden Fertigungsqualität bietet das Futter einen optimalen Rundlauf, was den Werkzeugverschleiß minimiert und präzise Fräsergebnisse ohne Rattermarken sichert. Die perfekte Balance schont zudem die empfindlichen Spindellager der CNC-Maschine nachhaltig.
Achten Sie beim Einsetzen der ER16-Spannzange darauf, diese zuerst korrekt in die Spannmutter einzurasten, bevor das Fräswerkzeug eingeführt und festgezogen wird. Reinigen Sie den 25 mm Schaft sowie den Innenkonus regelmäßig von Holzstaub und Harzrückständen, um die hohe Rundlaufgenauigkeit dauerhaft zu erhalten.
"
