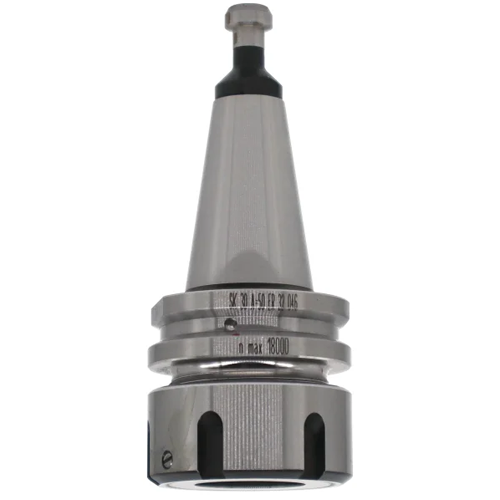

JSO Spannzangenfutter SK 30 für 462E mit montierter Anzugschraube Nr. 4 und kugelgelagerter Spannmutter im Holzfräsershop.

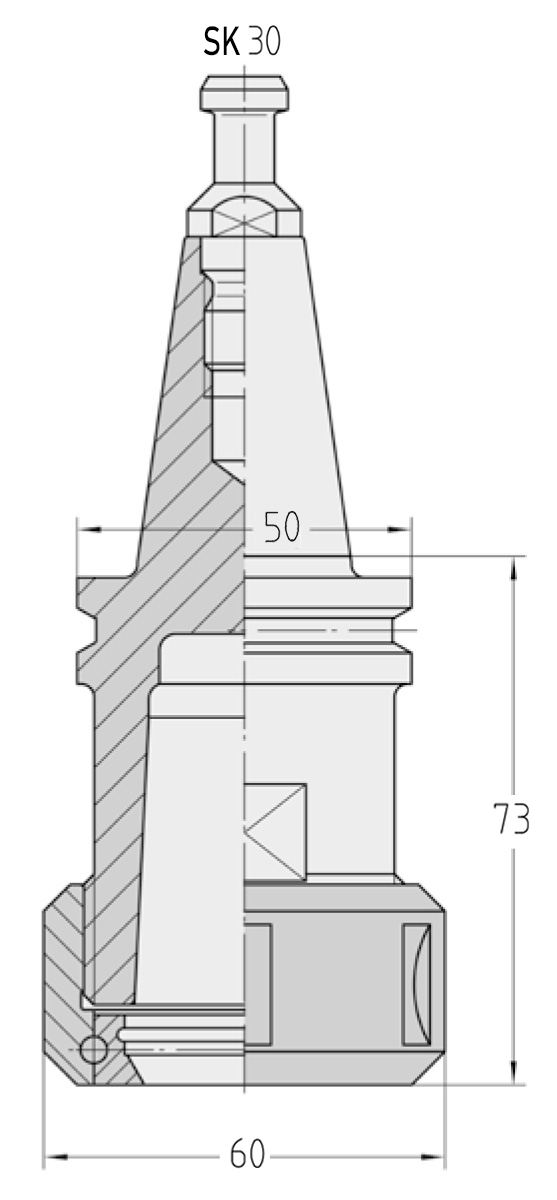

Technische Maßzeichnung des JSO SK 30 Spannzangenfutters Typ 462E mit Anzugschraube Nr. 4, Ø 60 mm und Gesamtlänge 73 mm im Holzfräsershop.
JSO SK 30 Spannzangenfutter mit Anzugschraube Nr. 4 im präzisen Einsatz auf einer CNC-Holzbearbeitungsmaschine im Holzfräsershop.
JSO Spannzangenfutter SK 30 für 462E mit montierter Anzugschraube Nr. 4 und kugelgelagerter Spannmutter im Holzfräsershop.Technische Maßzeichnung des JSO SK 30 Spannzangenfutters Typ 462E mit Anzugschraube Nr. 4, Ø 60 mm und Gesamtlänge 73 mm im Holzfräsershop.JSO SK 30 Spannzangenfutter mit Anzugschraube Nr. 4 im präzisen Einsatz auf einer CNC-Holzbearbeitungsmaschine im Holzfräsershop.

Spannzangenfutter mit Steilkegel (Anzugschraube nr. 4) | SK 30 | Ø 60 mm | für 462E (OZ25) bis Ø 25 mm | A 73 mm

JSOSKU: 21042-0-40702
Preis:
€209,00

Versandkosten werden im Checkout berechnet.

Technische Daten

Marke JSO
Typ Spannzangenfutter mit Steilkegel (Anzugschraube Nr. 4)
Oberer Durchmesser 50 mm
Unterer Durchmesser 60 mm
Geeignet für Spanzangen 462E (OZ25) bis Ø 25 mm
Maschinenschnittstelle SK 30
Auskraglänge 73 mm
Material Gehärteter Werkzeugstahl

Einsatzgebiete:

  • Passgenaue CNC-Spindelaufnahme: Ideal zur direkten Montage auf CNC-Spindeln mit SK 30 Schnittstelle, die spezifisch für die Ausführung mit Anzugschraube Nr. 4 ausgelegt sind.
  • Vielseitige Zerspanung: Nimmt Fräswerkzeuge mit Zylinderschaft in Kombination mit Spannzangen des Typs 462E (bis 25 mm) sicher bei Rechts- und Linkslauf auf.

Beschreibung:

Das JSO Spannzangenfutter mit Anzugschraube Nr. 4 setzt Maßstäbe in Sachen Präzision und Zuverlässigkeit im Holzfräsershop. Speziell konstruiert für den harten Industrieeinsatz auf modernen CNC-Bearbeitungszentren, garantiert der feinstgeschliffene Grundkörper aus hochfestem, gehärtetem Werkzeugstahl maximale Haltbarkeit und eine hervorragende Formstabilität.

Ausgestattet mit der integrierten Anzugschraube Nr. 4 sitzt das Futter passgenau und schwingungsfrei in der Werkzeugspindel. Die kugelgelagerte Spannmutter reduziert das Anzugsdrehmoment und das Reibungsverhalten deutlich. Dies macht das Einsetzen und Wechseln von 462E-Spannzangen (OZ25) für Fräserschäfte bis zu einem Durchmesser von 25 mm extrem einfach und prozesssicher.

Die exzellente Fertigungsqualität sorgt für perfekte Rundlaufeigenschaften und verhindert das Auftreten störender Vibrationen im Fräsprozess. Das schont die Spindellager Ihrer Maschine, verlängert die Standzeiten der eingesetzten Fräswerkzeuge spürbar und sichert hochpräzise Schnittkanten am Werkstück.

Anwendungshinweis:
Die Lieferung erfolgt ohne Hakenschlüssel bzw. Steckschlüssel; passende Spannschlüssel sind separat erhältlich. Prüfen Sie vor Inbetriebnahme die Kompatibilität mit Anzugschraube Nr. 4 und beachten Sie die empfohlenen Mindesteinspannlängen:
• Schaftdurchmesser bis 16 mm: mind. 34 mm Einspannlänge
• Schaftdurchmesser bis 20 mm: mind. 44 mm Einspannlänge
• Schaftdurchmesser bis 25 mm: mind. 52 mm Einspannlänge
