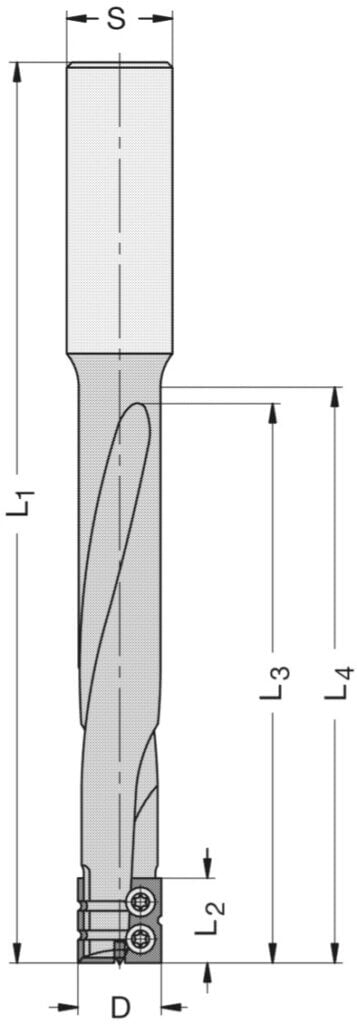

Technische Daten
| Marke | JSO |
| Typ | Wendeplatten-Schlosskastenfräser mit Spiralspurführung |
| Durchmesser | 16 mm |
| Nutzlänge | 105 mm |
| Aufnahme | Schaft 25 mm |
| Schneiden | Z = 2 (1x Wendeplatte Form C, 1x Form D + HW-Einbohrmesser) |
| Gesamtlänge | 210 mm |
| Schneidstoff | Hartmetall (HW) |
Einsatzgebiete:

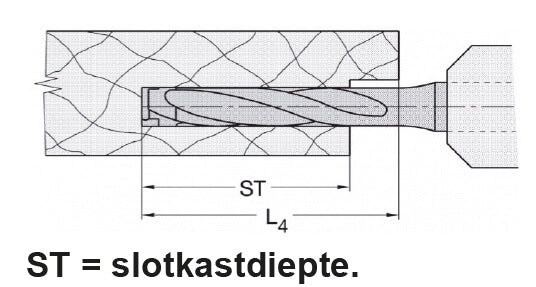

- Präzises Ausfräsen tiefer Schlosskästen: Spezialwerkzeug für das rationelle, kontinuierliche Einbringen von maßhaltigen Schlosskastentaschen und Stulpnuten in Weichholz, Hartholz sowie verleimten Plattenwerkstoffen.
- Industrielle CNC-Serienfertigung im Türenbau: Optimal geeignet für schwere CNC-Bearbeitungszentren, die maximale Stabilität, ein minimiertes Bruchrisiko bei tiefen Fräsarbeiten und absolut konstante Werkzeugmaße fordern.
Beschreibung:

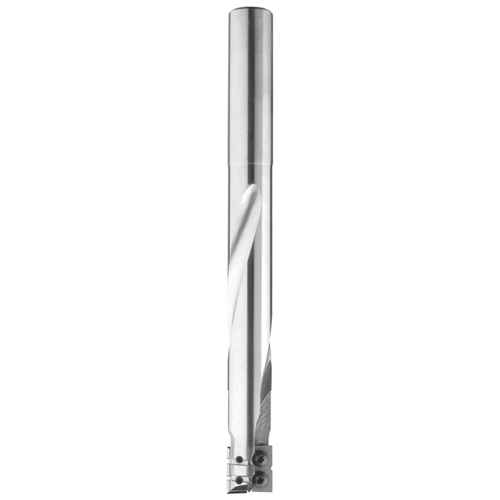

Die Wendeplatten-Schlosskastenfräser von JSO stehen für kompromisslose Industriequalität und höchste Wirtschaftlichkeit im Holzfräsershop. Der tragende Grundkörper dieses High-End-Werkzeugs ist aus speziellem, hochfestem Schwermetall gefertigt. Diese massive Materialwahl reduziert das Bruchrisiko im Vergleich zu herkömmlichen Werkzeugstählen auf ein Minimum und dämpft auftretende Schwingungen im tiefen Fräskanal direkt im Kern. Durch das clevere Wendeplattensystem entfallen zeitaufwändige Nachschleifzyklen komplett – der Flugkreisdurchmesser von exakt 16 mm bleibt über die gesamte Einsatzzeit hinweg identisch.
Die technologische Besonderheit dieses Fräsers liegt in seiner hochentwickelten, glattschneidenden Geometrie: Er ist mit jeweils einer HW-Wendeplatte der Form C und Form D bestückt, die axial ziehend und scherend in den Schwermetall-Tragkörper eingesetzt sind. Diese Anordnung erzeugt in Verbindung mit der präzisen Spiralspurführung und den integrierten Spanbrechern extrem kurze, leicht abzuführende Holzspäne. An der Stirnseite sorgt ein starr eingearbeitetes, HW-eingesetztes Einbohrmesser für ein exaktes, zentrisch eintauchendes axiales Einstechverfahren. Der strömungsoptimierte Rechtslauf mit Rechtsdrall transportiert das Spänevolumen selbst aus der maximalen Nutztiefe von 105 mm blitzschnell nach oben ab.
Am Werkstück liefert der JSO Schlosskastenfräser dank seines spielfreien Plattensitzes und des vibrationsfreien Laufs perfekt rechtwinklige Taschen und makellose, glatte Kanten an den deckenden Schichten oder Furnieren. Der extrem massiv ausgeführte 25 mm Zylinderschaft garantiert eine unübertroffene Kraftübertragung und maximale Biegesteifigkeit unter extremen Schnittkräften. Für Tischler und Türenhersteller im Holzfräsershop ist dieser Schwermetall-Fräser die wirtschaftlichste Wahl für kalkulierbare Werkzeugkosten und absolut fehlerfreie Ergebnisse.
Säubern Sie bei jedem Messerwechsel den Plattensitz im Schwermetall-Träger akribisch von Harzrückständen und Mikrospänen. Verwenden Sie stets einen Drehmomentschlüssel für die Klemmschrauben der Form C und D Platten, um einen perfekten Planlauf der scherend gesetzten Schneiden zu gewährleisten und Beschädigungen am Gewinde zu verhindern.
