JSO S-Profilfräser mit Hartmetall-Schneiden, M10-Innengewinde und integriertem 9 mm Anlauflager für die stationäre Kantenbearbeitung.

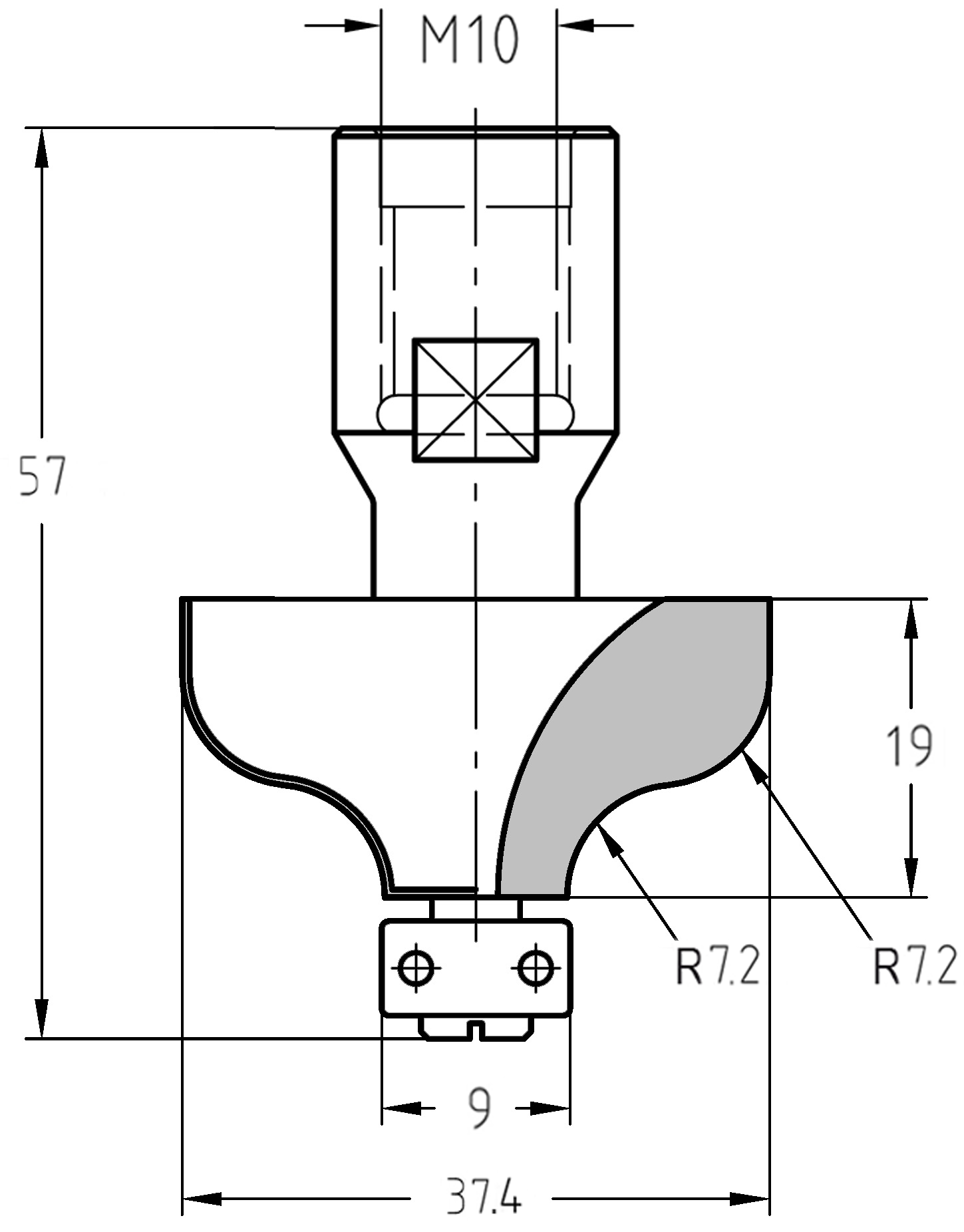

Maßzeichnung des S-Profilfräsers mit M10-Aufnahme, 37,4 mm Durchmesser und den doppelten 7,2 mm Radien inklusive Anlauflager-Position.
S-Profilfräser HW | R 7,2/7,2 mm | Ø 37,4 x 19 mm | Mit 9 mm Anlauflager | IG M10 | GL 57 mm
Darstellung eines profilierten Falzes an einem Bilderrahmen-Profil, präzise gefertigt mit dem JSO S-Profilfräser (M10).
Detailansicht einer geschwungenen Werkstückkante mit S-Profil-Finish – perfekt geführt durch das kugelgelagerte Anlauflager an der M10 Spindel.
JSO S-Profilfräser mit Hartmetall-Schneiden, M10-Innengewinde und integriertem 9 mm Anlauflager für die stationäre Kantenbearbeitung.Maßzeichnung des S-Profilfräsers mit M10-Aufnahme, 37,4 mm Durchmesser und den doppelten 7,2 mm Radien inklusive Anlauflager-Position.S-Profilfräser HW | R 7,2/7,2 mm | Ø 37,4 x 19 mm | Mit 9 mm Anlauflager | IG M10 | GL 57 mmDarstellung eines profilierten Falzes an einem Bilderrahmen-Profil, präzise gefertigt mit dem JSO S-Profilfräser (M10).Detailansicht einer geschwungenen Werkstückkante mit S-Profil-Finish – perfekt geführt durch das kugelgelagerte Anlauflager an der M10 Spindel.

S-Profilfräser HW | R 7,2/7,2 mm | Ø 37,4 x 19 mm | Mit 9 mm Anlauflager | IG M10 | GL 57 mm

JSOSKU: 24667-5-37490
Preis:
€92,00

Technische Daten

Marke JSO
Typ S-Profilfräser / Klassik-Profilfräser
Aufnahme Innengewinde M10 (IG M10)
Radien R 7,2 mm / R 7,2 mm
Durchmesser 37,4 mm
Anlauflager 9 mm
Nutzlänge 19 mm
Gesamtlänge 57 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Stationäre Präzision mit Kantenführung: JSO S-Profilfräser M10

Der HW-bestückte S-Profilfräser von JSO mit M10-Innengewinde ist die professionelle Lösung für die Kantenbearbeitung auf stationären Fräsaggregaten oder spezialisierten Oberfräsen. Dank des integrierten 9 mm Anlauflagers lassen sich klassische Wellenprofile auch ohne Parallelanschlag exakt am Werkstück oder an Schablonen entlang führen.

  • Sichere Gewindeaufnahme: Die M10-Verschraubung garantiert eine hochfeste und perfekt zentrierte Verbindung zur Maschinenspindel, was Vibrationen bei dem breiten 37,4 mm Profil effektiv minimiert.
  • Klassische Ästhetik: Die fließende S-Form, erzeugt durch zwei präzise abgestimmte 7,2 mm Radien, verleiht Möbelkanten, Rahmen und Leisten eine zeitlose, hochwertige Optik.
  • Flexibles Abfahren: Das kugelgelagerte Anlauflager ermöglicht das problemlose Bearbeiten von runden oder geschweiften Bauteilen direkt am Holz.
  • Industriequalität: Zwei hochwertige Hartmetallschneiden (Z=2) sorgen für ausrissfreie Ergebnisse in Massivholz sowie in beschichteten Plattenwerkstoffen.

Anwendungshinweis:

Dieser Fräser ist ideal für Serienfertigungen, bei denen Werkstücke mit wechselnden Konturen profiliert werden müssen. Stellen Sie vor der Montage sicher, dass das M10-Gewinde und die Planfläche der Spindel absolut sauber sind, um einen perfekten Rundlauf und ein makelloses Oberflächenfinish zu gewährleisten.

Wartungs-Hinweis:
Prüfen Sie regelmäßig die Leichtgängigkeit des 9 mm Anlauflagers. Reinigen Sie den Fräser nach dem Einsatz gründlich von Harz und Staub, um die Präzision der feinen Kurvenradien langfristig zu erhalten.
