JSO S-Profilfräser mit Hartmetall-Schneiden, massiver M12-Gewindeaufnahme und integriertem 12 mm Anlauflager für industrielle Fräsaggregate.

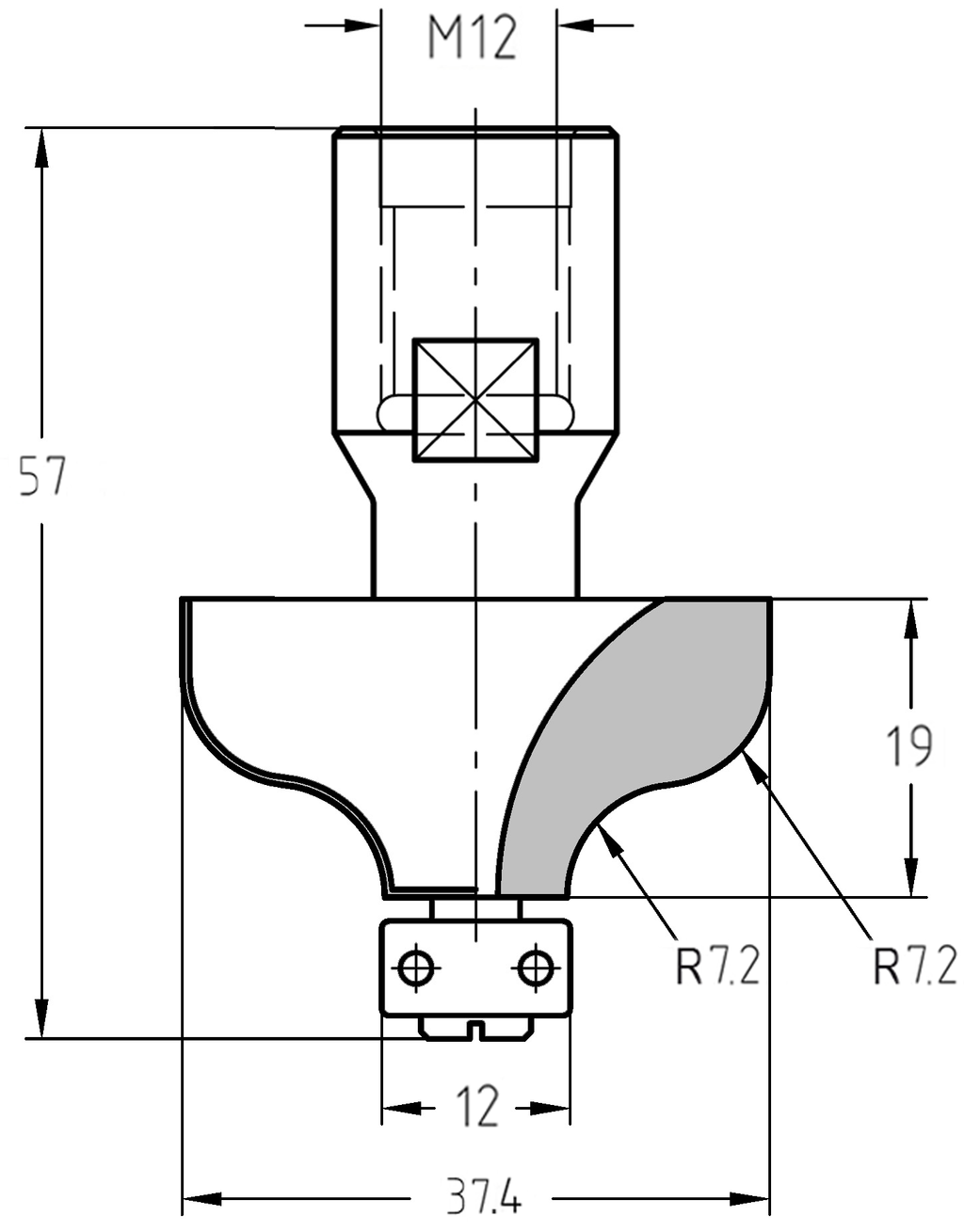

Maßzeichnung des S-Profilfräsers mit M12-Anschluss, 37,4 mm Durchmesser und Darstellung der doppelten 7,2 mm Radien inklusive Kantenführung.

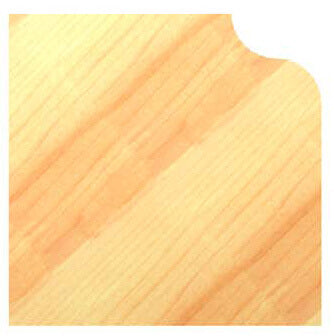

Darstellung eines profilierten Falzes an einem massiven Holzrahmen, gefertigt mit dem JSO S-Profilfräser für klassische Architekturprofile.

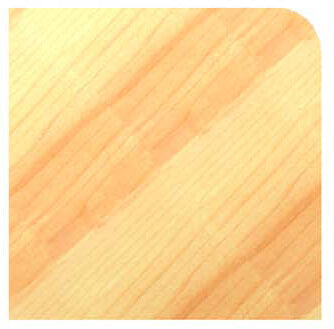

Detailansicht einer geschwungenen Massivholzkante mit S-Profil-Finish – perfekt geführt durch das Anlauflager an einer stationären M12 Spindel.
JSO S-Profilfräser mit Hartmetall-Schneiden, massiver M12-Gewindeaufnahme und integriertem 12 mm Anlauflager für industrielle Fräsaggregate.Maßzeichnung des S-Profilfräsers mit M12-Anschluss, 37,4 mm Durchmesser und Darstellung der doppelten 7,2 mm Radien inklusive Kantenführung.Darstellung eines profilierten Falzes an einem massiven Holzrahmen, gefertigt mit dem JSO S-Profilfräser für klassische Architekturprofile.Detailansicht einer geschwungenen Massivholzkante mit S-Profil-Finish – perfekt geführt durch das Anlauflager an einer stationären M12 Spindel.

S-Profilfräser HW | R 7,2/7,2 mm | Ø 37,4 x 19 mm | Mit Anlauflager | IG M12 | GL 57 mm

JSOSKU: 24668-5-37412
Preis:
€92,00

Technische Daten

Marke JSO
Typ S-Profilfräser / Klassik-Profilfräser
Aufnahme Innengewinde M12 (IG M12)
Radien R 7,2 mm / R 7,2 mm
Durchmesser 37,4 mm
Anlauflager 12 mm
Nutzlänge 19 mm
Gesamtlänge 57 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Industriestandard für geschwungene Profile: JSO S-Profilfräser M12

Der HW-bestückte S-Profilfräser von JSO mit M12-Innengewinde ist die ultimative Lösung für die schwere Kantenbearbeitung auf stationären Anlagen. Dank des integrierten 12 mm Anlauflagers lassen sich edle Wellenprofile vibrationsfrei direkt am Werkstück oder an Schablonen fräsen.

  • Maximale Stabilität: Die massive M12-Gewindeaufnahme sorgt für eine hochfeste, zentrische Verbindung zur Spindel. Dies ist entscheidend, um bei dem breiten 37,4 mm Profil ein absolut ruhiges Schnittbild zu erzielen.
  • Zeitlose Ästhetik: Das fließende S-Profil, gebildet aus zwei exakten 7,2 mm Radien, verleiht massiven Tischkanten, Rahmen und Gesimsen eine elegante Tiefe und klassische Lichtkanten.
  • Flexible Führung: Das kugelgelagerte 12 mm Anlauflager ermöglicht das problemlose Bearbeiten von geschweiften oder runden Bauteilen, ohne dass ein Parallelanschlag erforderlich ist.
  • Höchste Standzeit: Zwei industriell geschliffene Hartmetallschneiden (Z=2) garantieren saubere Ergebnisse in allen Hölzern und Plattenwerkstoffen.

Anwendungshinweis:

Dieser Fräser ist für den professionellen Dauereinsatz in der Serienfertigung optimiert. Vor der Montage auf die M12-Gewindespindel sollten alle Kontaktflächen penibel gereinigt werden. Ein exakter Rundlauf schont nicht nur die Maschine, sondern minimiert auch den anschließenden Schleifaufwand am Profil erheblich.

Wartungs-Hinweis:
Prüfen Sie regelmäßig die Leichtgängigkeit des 12 mm Anlauflagers und halten Sie es frei von Harz. Eine konsequente Reinigung der HW-Schneiden verhindert Hitzeentwicklung und bewahrt die Schärfe des feinen S-Profils über lange Zeiträume.
