JSO S-Profilfräser mit Hartmetall-Schneiden und massiver M12-Innengewinde-Aufnahme – Industriewerkzeug für edle Wellenprofile.

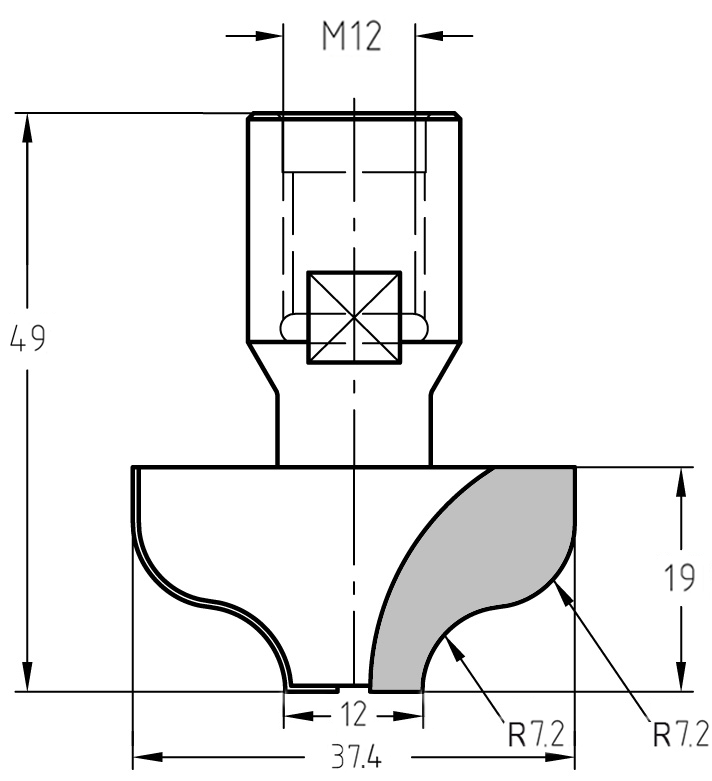

Technische Zeichnung des S-Profilfräsers mit M12-Anschluss, 37,4 mm Durchmesser und doppelten 7,2 mm Radien für das klassische Profil.

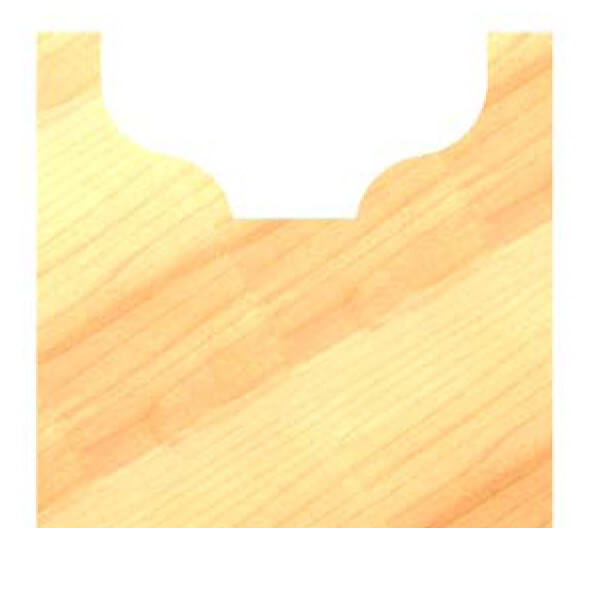

Darstellung einer profilierten S-Nut in einer Holzfläche zur hochwertigen Gliederung von Füllungen und Möbelfronten.

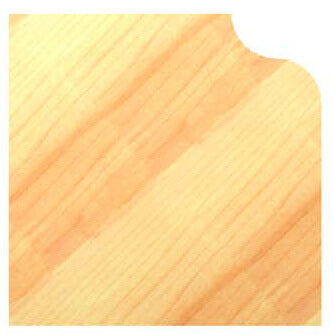

Beispiel eines profilierten Falzes an einer massiven Leiste, gefertigt mit dem JSO S-Profilfräser (M12) für klassische Rahmen.
Detailansicht einer massiven Tischkante mit dem typischen S-Profil-Finish – präzise gefräst dank stabiler M12-Gewindeaufnahme.
JSO S-Profilfräser mit Hartmetall-Schneiden und massiver M12-Innengewinde-Aufnahme – Industriewerkzeug für edle Wellenprofile.Technische Zeichnung des S-Profilfräsers mit M12-Anschluss, 37,4 mm Durchmesser und doppelten 7,2 mm Radien für das klassische Profil.Darstellung einer profilierten S-Nut in einer Holzfläche zur hochwertigen Gliederung von Füllungen und Möbelfronten.Beispiel eines profilierten Falzes an einer massiven Leiste, gefertigt mit dem JSO S-Profilfräser (M12) für klassische Rahmen.Detailansicht einer massiven Tischkante mit dem typischen S-Profil-Finish – präzise gefräst dank stabiler M12-Gewindeaufnahme.

S-Profilfräser HW | R 7,2/7,2 mm | Ø 37,4 x 19 mm | Ohne Anlauflager | IG M12 | GL 49 mm

JSOSKU: 24658-5-37472
Preis:
€82,00

Technische Daten

Marke JSO
Typ S-Profilfräser / Klassik-Profilfräser
Aufnahme Innengewinde M12 (IG M12)
Radien R 7,2 mm / R 7,2 mm
Oberer Durchmesser 37,4 mm
Unterer Durchmesser 12 mm
Nutzlänge 19 mm
Gesamtlänge 49 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Industrielle Präzision für edle Klassik-Profile: JSO S-Profilfräser mit M12-Gewinde

Der HW-bestückte S-Profilfräser von JSO mit M12-Innengewinde ist die erste Wahl für die gewerbliche Kantenbearbeitung auf stationären Anlagen. Er erzeugt das zeitlose, geschwungene S-Wellenprofil in höchster Oberflächengüte und ist speziell für Maschinen mit massiver M12-Gewindespindel entwickelt worden.

  • Maximale Stabilität: Die M12-Gewindeaufnahme garantiert eine vibrationsfreie Kraftübertragung und höchste Rundlaufgenauigkeit, was besonders bei dem breiten Profil-Durchmesser von 37,4 mm entscheidend ist.
  • Fließende Formen: Die exakte Kombination der zwei 7,2 mm Radien sorgt für einen harmonischen S-Schwung, der Gesimsen, Massivholzkanten und Bilderrahmen eine edle Tiefe verleiht.
  • Langlebige Schneiden: Zwei hochwertige Hartmetallschneiden (Z=2) bieten exzellente Standzeiten und ein sauberes Schnittbild in Hartholz, Weichholz und Plattenwerkstoffen.
  • Stationäre Führung: Die Steuerung erfolgt ohne Anlauflager über den Parallelanschlag der Maschine, was eine millimetergenaue Profiltiefe ermöglicht.

Anwendungshinweis:

Dank der kräftigen M12-Aufnahme ist dieser Fräser für den intensiven Dauereinsatz ausgelegt. Vor dem Aufschrauben auf die Spindel sollten Gewinde und Planfläche absolut sauber sein, um eine perfekte Zentrierung zu gewährleisten. Dies minimiert den Schleifaufwand am fertigen Werkstück erheblich.

Wartungs-Hinweis:
Reinigen Sie den Profilfräser und das Aufnahmegewinde nach jedem Arbeitstag (z.B. mit Harzlöser). Scharfe Schneiden sind bei S-Profilen besonders wichtig, um Brandspuren in den engen Kurvenradien des Profils zu vermeiden.
