JSO S-Profilfräser mit Hartmetall-Schneiden, M10-Innengewinde und integriertem 12 mm Anlauflager für die stationäre Kantenbearbeitung.

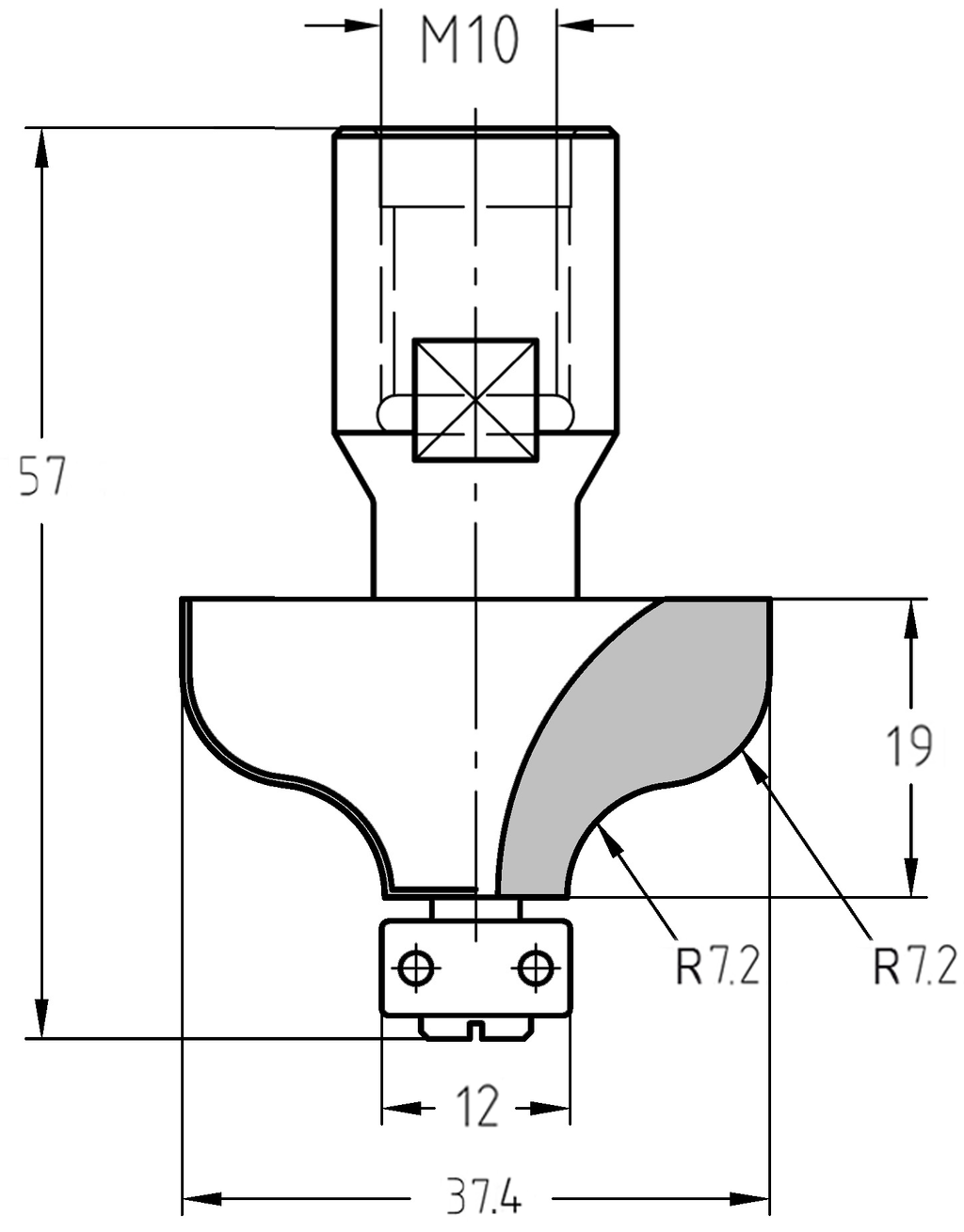

Maßzeichnung des S-Profilfräsers mit M10-Aufnahme, 37,4 mm Durchmesser und den doppelten 7,2 mm Radien inklusive Anlauflager-Position.

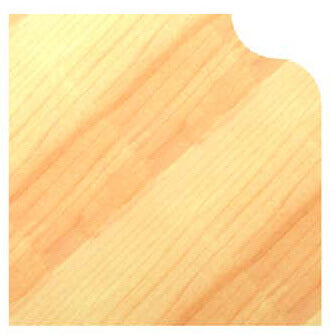

Darstellung eines profilierten Falzes an einem Bilderrahmen-Profil, präzise gefertigt mit dem JSO S-Profilfräser (M10).

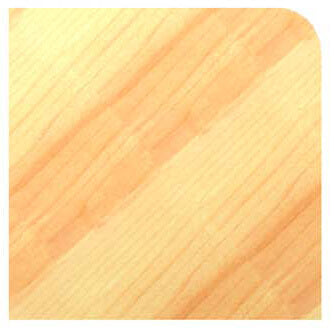

Detailansicht einer geschwungenen Werkstückkante mit S-Profil-Finish – perfekt geführt durch das kugelgelagerte Anlauflager an der M10 Spindel.
JSO S-Profilfräser mit Hartmetall-Schneiden, M10-Innengewinde und integriertem 12 mm Anlauflager für die stationäre Kantenbearbeitung.Maßzeichnung des S-Profilfräsers mit M10-Aufnahme, 37,4 mm Durchmesser und den doppelten 7,2 mm Radien inklusive Anlauflager-Position.Darstellung eines profilierten Falzes an einem Bilderrahmen-Profil, präzise gefertigt mit dem JSO S-Profilfräser (M10).Detailansicht einer geschwungenen Werkstückkante mit S-Profil-Finish – perfekt geführt durch das kugelgelagerte Anlauflager an der M10 Spindel.

S-Profilfräser HW | R 7,2/7,2 mm | Ø 37,4 x 19 mm | Mit Anlauflager | IG M10 | GL 57 mm

JSOSKU: 24667-5-37412
Preis:
€92,00

Technische Daten

Marke JSO
Typ S-Profilfräser / Klassik-Profilfräser
Aufnahme Innengewinde M10 (IG M10)
Radien R 7,2 mm / R 7,2 mm
Durchmesser 37,4 mm
Anlauflager 12 mm
Nutzlänge 19 mm
Gesamtlänge 57 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Stationäre Präzision mit Kantenführung: JSO S-Profilfräser M10

Der HW-bestückte S-Profilfräser von JSO mit M10-Innengewinde ist die professionelle Lösung für die Kantenbearbeitung auf stationären Fräsaggregaten oder spezialisierten Oberfräsen. Dank des integrierten 12 mm Anlauflagers lassen sich klassische Wellenprofile auch ohne Parallelanschlag exakt am Werkstück oder an Schablonen entlang führen.

  • Sichere Gewindeaufnahme: Die M10-Verschraubung garantiert eine hochfeste und perfekt zentrierte Verbindung zur Maschinenspindel, was Vibrationen bei dem breiten 37,4 mm Profil effektiv minimiert.
  • Klassische Ästhetik: Die fließende S-Form, erzeugt durch zwei präzise abgestimmte 7,2 mm Radien, verleiht Möbelkanten, Rahmen und Leisten eine zeitlose, hochwertige Optik.
  • Flexibles Abfahren: Das kugelgelagerte Anlauflager ermöglicht das problemlose Bearbeiten von runden oder geschweiften Bauteilen direkt am Holz.
  • Industriequalität: Zwei hochwertige Hartmetallschneiden (Z=2) sorgen für ausrissfreie Ergebnisse in Massivholz sowie in beschichteten Plattenwerkstoffen.

Anwendungshinweis:

Dieser Fräser ist ideal für Serienfertigungen, bei denen Werkstücke mit wechselnden Konturen profiliert werden müssen. Stellen Sie vor der Montage sicher, dass das M10-Gewinde und die Planfläche der Spindel absolut sauber sind, um einen perfekten Rundlauf und ein makelloses Oberflächenfinish zu gewährleisten.

Wartungs-Hinweis:
Prüfen Sie regelmäßig die Leichtgängigkeit des 12 mm Anlauflagers. Reinigen Sie den Fräser nach dem Einsatz gründlich von Harz und Staub, um die Präzision der feinen Kurvenradien langfristig zu erhalten.
