JSO S-Profilfräser mit Hartmetall-Schneiden und M10-Innengewinde-Aufnahme – Spezialwerkzeug für stationäre Klassik-Profilierungen.

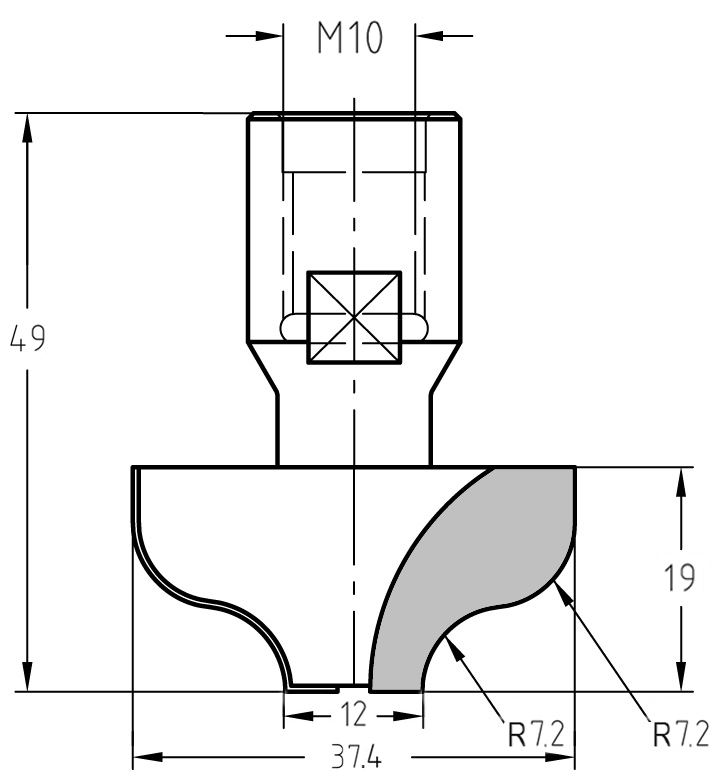

Technische Zeichnung des S-Profilfräsers mit M10-Gewinde, 37,4 mm Durchmesser und den doppelten 7,2 mm Radien für das Wellenprofil.

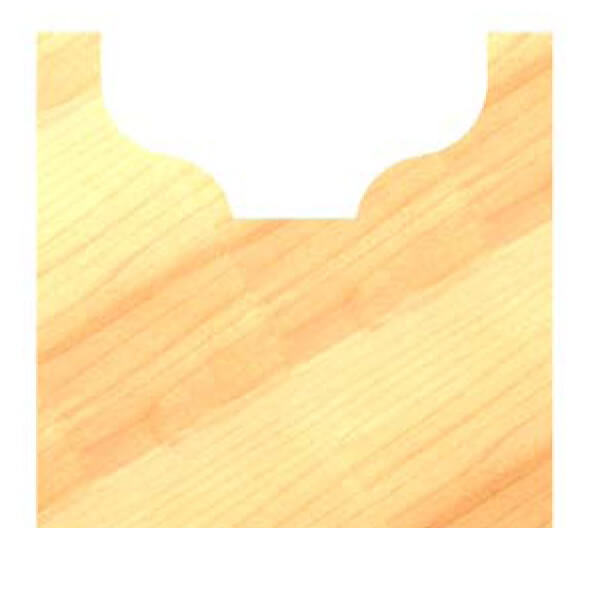

Beispiel einer gefrästen S-Profil-Nut in einer Möbelfront zur dekorativen Gliederung von Holzoberflächen.

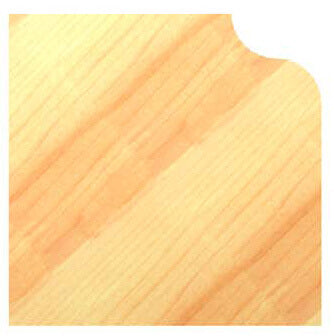

Darstellung eines profilierten Falzes an einer Leiste, gefertigt mit dem JSO S-Profilfräser für klassische Rahmenprofile.

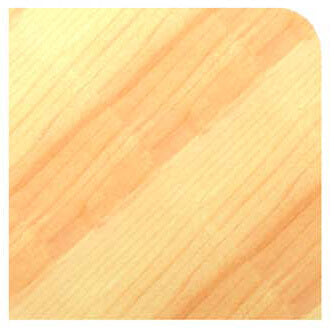

Detailansicht einer profilierten Kante mit dem typischen S-Schwung – perfekt ausgeführt durch die Stabilität der M10-Aufnahme.
JSO S-Profilfräser mit Hartmetall-Schneiden und M10-Innengewinde-Aufnahme – Spezialwerkzeug für stationäre Klassik-Profilierungen.Technische Zeichnung des S-Profilfräsers mit M10-Gewinde, 37,4 mm Durchmesser und den doppelten 7,2 mm Radien für das Wellenprofil.Beispiel einer gefrästen S-Profil-Nut in einer Möbelfront zur dekorativen Gliederung von Holzoberflächen.Darstellung eines profilierten Falzes an einer Leiste, gefertigt mit dem JSO S-Profilfräser für klassische Rahmenprofile.Detailansicht einer profilierten Kante mit dem typischen S-Schwung – perfekt ausgeführt durch die Stabilität der M10-Aufnahme.

S-Profilfräser HW | R 7,2/7,2 mm | Ø 37,4 x 19 mm | Ohne Anlauflager | IG M10 | GL 49 mm

JSOSKU: 24657-5-37472
Preis:
€82,00

Technische Daten

Marke JSO
Typ S-Profilfräser / Klassik-Profilfräser
Aufnahme Innengewinde M10 (IG M10)
Radien R 7,2 mm / R 7,2 mm
Oberer Durchmesser 37,4 mm
Unterer Durchmesser 12 mm
Nutzlänge 19 mm
Gesamtlänge 49 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Stationäre Höchstleistung: JSO S-Profilfräser mit M10-Gewinde

Der HW-bestückte S-Profilfräser von JSO mit M10-Innengewinde ist die professionelle Lösung für die stationäre Holzbearbeitung. Er erzeugt das klassische, geschwungene S-Profil mit höchster Präzision und ist speziell für Maschinen konzipiert, die eine direkte Verschraubung auf der Spindel erfordern.

  • Stabile Gewindeaufnahme: Die M10-Aufnahme garantiert eine zentrische und hochfeste Verbindung zum Fräsaggregat, was Vibrationen eliminiert und die Standzeit der Schneiden erhöht.
  • Klassische Profilierung: Mit den zwei exakt abgestimmten 7,2 mm Radien lassen sich hochwertige Möbelkanten, Gesimse und Bilderrahmen mit dem zeitlosen S-Schwung veredeln.
  • Hochleistungsschneiden: Die zwei Hartmetallschneiden (Z=2) bieten ein exzellentes Schnittbild in Massivholz sowie in modernen Plattenwerkstoffen.
  • Präzise Anschlagführung: Da dieses Werkzeug ohne Anlauflager gefertigt ist, erfolgt die Steuerung exakt über den Parallelanschlag Ihrer Maschine.

Anwendungshinweis:

Dank der kompakten Gesamtlänge von 49 mm und der stabilen Gewindeverbindung eignet sich dieser Fräser hervorragend für die Serienfertigung von Profilleisten. Stellen Sie vor der Montage sicher, dass das Spindelgewinde sauber und frei von Harzrückständen ist, um einen perfekten Rundlauf des 37,4 mm breiten Profils sicherzustellen.

Wartungs-Hinweis:
Reinigen Sie den Fräser und das Aufnahmegewinde nach jedem Einsatz (z.B. mit Harzlöser). Eine saubere Aufnahme ist entscheidend für die Präzision, während scharfe Schneiden Brandspuren in den feinen Schwüngen des S-Profils verhindern.
