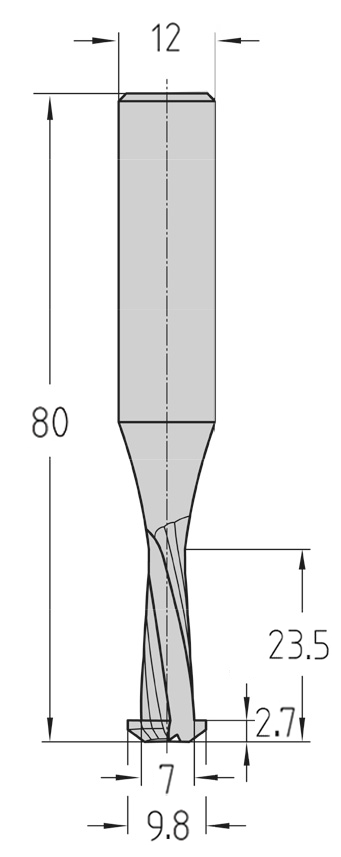

Technische Maßzeichnung des JSO VHW Clamex-Pendelfräsers (Ø 9,8 mm, Nutzlänge 23,5 mm, Gesamtlänge 80 mm) mit präziser Darstellung des profilierten Schneidenkopfs und der Schaftabmessungen.
JSO Vollhartmetall-Pendelfräser im CNC-Einsatz beim vollautomatischen Einfräsen einer formschlüssigen Clamex-Hinterschneidung in eine beschichtete MDF-Platte im Holzfräsershop.
JSO CNC-Profil-Pendelfräser aus massivem Vollhartmetall (VHW) mit der charakteristischen T-Nut-Geometrie für das Lamello P-System, zweischneidiger Z=2 Ausführung und zylindrischem 12 mm Schaft.Technische Maßzeichnung des JSO VHW Clamex-Pendelfräsers (Ø 9,8 mm, Nutzlänge 23,5 mm, Gesamtlänge 80 mm) mit präziser Darstellung des profilierten Schneidenkopfs und der Schaftabmessungen.JSO Vollhartmetall-Pendelfräser im CNC-Einsatz beim vollautomatischen Einfräsen einer formschlüssigen Clamex-Hinterschneidung in eine beschichtete MDF-Platte im Holzfräsershop.

Profil- Pendelfräser (Clamex) VHW | Ø 9,8 x 23,5 mm | Rechtslauf | S 12 | GL 80 mm

JSOSKU: 20535-6-10001
Preis:
€224,00

Versandkosten werden im Checkout berechnet.

Technische Daten

Marke JSO
Typ Profil-Pendelfräser für Lamello P-System (Clamex)
Durchmesser 9,8 mm
Nutzlänge 23,5 mm
Aufnahme Schaft 12 mm
Schneiden Z = 2
Gesamtlänge 80 mm
Schneidstoff Vollhartmetall (VHW)

Einsatzgebiete:

  • Möbel- und Korpusverbinder: Spezialwerkzeug für CNC-Bearbeitungszentren zum hochpräzisen Einfräsen der hinterschnittenen Profilnut für das Lamello P-System (Clamex, Tenso, Divario).
  • Effiziente Plattenverarbeitung: Hervorragend geeignet für abrasive Holzwerkstoffe wie MDF, HDF, beschichtete Spanplatten sowie Massivholz im professionellen Innenausbau.

Beschreibung:

Die Profil-Pendelfräser aus massivem Vollhartmetall (VHW) von JSO garantieren kompromisslose Industriequalität für moderne CNC-Nesting- und Verbindungstechnologien im Holzfräsershop. Dieses hochspezialisierte Nutwerkzeug wurde exakt auf die engen Toleranzen des Lamello P-Systems abgestimmt. Die Fertigung aus feinstkörnigem Vollhartmetall verleiht dem gesamten Fräserkörper ein Maximum an Biegesteifigkeit, wodurch selbst bei hohen Vorschubgeschwindigkeiten unkontrolliertes Abdriften in der Nut unterbunden wird.

Ausgestattet mit zwei präzisionsgeschliffenen Schneiden (Z=2) für den mechanischen Vorschub (MEC) erzeugt das Werkzeug im Rechtslauf eine perfekt kalibrierte Profilgeometrie. Die Schneidenkonfiguration ist so optimiert, dass der Fräser axial in das Material eintauchen und anschließend über die Pendelbewegung der CNC-Spindel die formschlüssige T-Nut ausbilden kann. Der exakt austarierte Stirnanschnitt gewährleistet ein sauberes Einbohrverhalten ohne Brandspuren.

Das Resultat am Werkstück ist eine vollkommen ausrissfreie Nutkante, die eine formschlüssige und exakte Positionierung der Clamex- oder Tenso-Verbinder sicherstellt. Dank des perfekten Rundlaufs und der schwingungsdämpfenden VHW-Eigenschaften arbeitet die Maschine extrem vibrationsfrei, was die Standzeit des Fräsers maximiert und die CNC-Spindellager schont. Mit dem robusten 12 mm Schaft wird eine dauerhaft sichere Kraftübertragung im Spannfutter garantiert.

Anwendungshinweis:
Dieser Pendelfräser ist ausschließlich für den mechanischen Vorschub (MEC) auf CNC-Anlagen ausgelegt. Die Fräsbahn und Pendelbewegung müssen exakt über das jeweilige Makro der CNC-Software gesteuert werden. Achten Sie auf eine saubere Absaugung, da verbleibende Späne in der Hinterschneidung zu Maßungenauigkeiten beim Einsetzen des Verbinders führen können.
