JSO Nutfräser in kurzer Ausführung mit zwei Hartmetall-Schneiden und einem präzisen 8 mm Schaft.

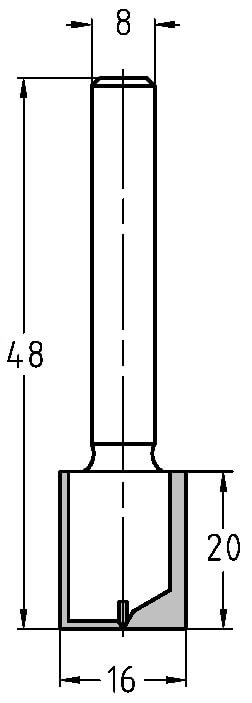

Technische Maßzeichnung des JSO HW-Nutfräswerkzeugs mit exakten Abmessungen für Durchmesser (16 mm), Nutzlänge (20 mm) und Gesamtlänge (48 mm).

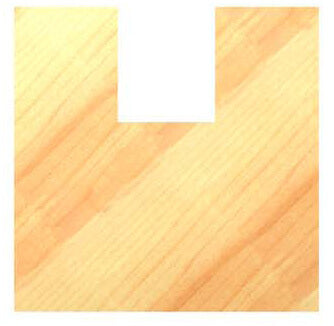

Anwendungsbeispiel für das Fräsen einer sauberen Nut mitten in einer Holzplatte mit dem JSO Hartmetall-Nutfräser.

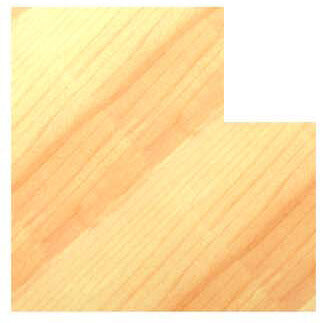

Fräsbeispiel für einen präzise ausgearbeiteten Falz an der Werkstückkante einer Holzplatte.

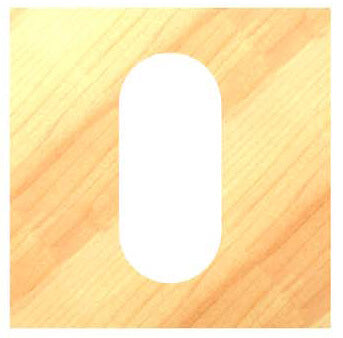

Darstellung einer sauber eingefrästen Sacknut für verdeckte Konstruktionsverbindungen im Möbelbau.
JSO Nutfräser in kurzer Ausführung mit zwei Hartmetall-Schneiden und einem präzisen 8 mm Schaft.Technische Maßzeichnung des JSO HW-Nutfräswerkzeugs mit exakten Abmessungen für Durchmesser (16 mm), Nutzlänge (20 mm) und Gesamtlänge (48 mm).Anwendungsbeispiel für das Fräsen einer sauberen Nut mitten in einer Holzplatte mit dem JSO Hartmetall-Nutfräser.Fräsbeispiel für einen präzise ausgearbeiteten Falz an der Werkstückkante einer Holzplatte.Darstellung einer sauber eingefrästen Sacknut für verdeckte Konstruktionsverbindungen im Möbelbau.

Nutfräser HW | Ø 16 x 20 mm | S 8 | GL 48 mm

JSOSKU: 24223-5-16020
Preis:
€33,50

Technische Daten

Marke JSO
Typ Nutfräser
Durchmesser 16 mm
Nutzlänge 20 mm
Aufnahme Schaft 8 mm
Gesamtlänge 48 mm
Schneidstoff Hartmetall (HW)
Schneiden Z = 2

Einsatzgebiete:

  • Großflächige Nut-, Falz- und Aussparungsarbeiten: Mit 16 mm Durchmesser perfekt geeignet für breite Konstruktionsnuten, das schnelle Ausräumen von Taschen, das Einlassen von Schlosskästen, schweren Bändern sowie massiven Beschlägen im Türen- und Möbelbau.
  • Universeller Einsatz: Passend für alle Handoberfräsen, Tischfräsen und CNC-Maschinen mit einer standardmäßigen 8-mm-Spannzange.

Beschreibung:

Industrielle Qualität für maximale Effizienz in der Werkstatt: Dieser JSO HW-Nutfräser in kurzer Ausführung aus dem Holzfräsershop ist ein extrem robustes Werkzeug für das rationelle Fräsen breiter Nuten und Fälze. Mit einem Durchmesser von 16 mm und einer Nutzlänge von 20 mm bietet dieser Oberfräser eine überragende Abtragsleistung pro Durchgang. Die zwei massiven Hartmetall-Schneiden (Z = 2) garantieren einen vibrationsarmen Lauf, schnellen Arbeitsfortschritt und perfekte, ausrissfreie Fräskanten.

Dank der präzisen Fertigung ist der Fräser flanken- und stirnschneidend ausgelegt, wodurch ein direktes axiales Eintauchen (Einbohren) in das Werkstück problemlos gelingt – ideal für das präzise Ausräumen verdeckter Vertiefungen. Der 8 mm starke Zylinderschaft sorgt für eine verlässliche Kraftübertragung und einen exzellenten Rundlauf. Durch die optimierte kurze Bauform mit einer Gesamtlänge von nur 48 mm werden die bei diesem großen Durchmesser entstehenden Hebelkräfte auf die Frässpindel effektiv minimiert. Dies verhindert ein Aufschwingen des Werkzeugs selbst bei höherer Beanspruchung.

Gefertigt nach den gewohnt hohen JSO-Industriestandards, verarbeitet dieses Werkzeug mühelos Weichholz, Hartholz sowie anspruchsvolle Plattenwerkstoffe wie MDF, Multiplex oder beschichtete Spanplatten. Ein langlebiger und extrem stabiler Spezialfräser für den gehobenen Innenausbau, Ladenbau und professionellen Möbelbau.

Anwendungshinweis:
Achten Sie auf eine saubere Einspannung des 8-mm-Schafts bis zur markierten Mindesteinspantiefe. Da bei einem Durchmesser von 16 mm an einem 8-mm-Schaft erhebliche Schnittkräfte wirken, wird dringend empfohlen, tiefe Nuten oder große Aussparungen in mehreren kleineren Zustellschritten nacheinander zu fräsen. Dies schont das Werkzeug, schützt die Maschine und optimiert das Oberflächenergebnis.
