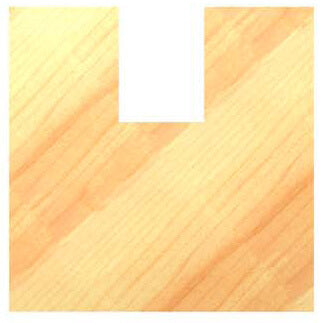

Anwendungsbeispiel für das Fräsen einer sauberen Nut mitten in einer Holzplatte mit dem JSO Hartmetall-Nutfräser.

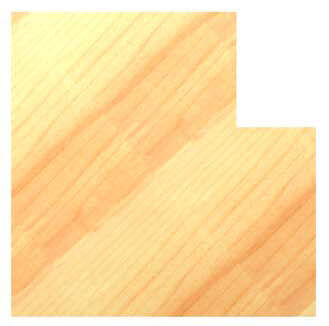

Fräsbeispiel für einen präzise ausgearbeiteten Falz an der Werkstückkante einer Holzplatte.
Darstellung einer sauber eingefrästen Sacknut für verdeckte Konstruktionsverbindungen im Möbelbau.
JSO Nutfräser in kurzer Ausführung mit zwei Hartmetall-Schneiden und einem präzisen 8 mm Schaft.Technische Maßzeichnung des JSO HW-Nutfräswerkzeugs mit exakten Abmessungen für Durchmesser (14 mm), Nutzlänge (20 mm) und Gesamtlänge (48 mm).Anwendungsbeispiel für das Fräsen einer sauberen Nut mitten in einer Holzplatte mit dem JSO Hartmetall-Nutfräser.Fräsbeispiel für einen präzise ausgearbeiteten Falz an der Werkstückkante einer Holzplatte.Darstellung einer sauber eingefrästen Sacknut für verdeckte Konstruktionsverbindungen im Möbelbau.

Nutfräser HW | Ø 14 x 20 mm | S 8 | GL 48 mm

JSOSKU: 24223-5-14020
Preis:
€32,50

Technische Daten

Marke JSO
Typ Nutfräser
Durchmesser 14 mm
Nutzlänge 20 mm
Aufnahme Schaft 8 mm
Gesamtlänge 48 mm
Schneidstoff Hartmetall (HW)
Schneiden Z = 2

Einsatzgebiete:

  • Breite Nut-, Falz- und Konstruktionsarbeiten: Mit 14 mm Durchmesser ideal für stabile Holzverbindungen, breite Aussparungen, das Einlassen von Schlössern, Scharnieren und massiven Beschlägen im Korpus- und Möbelbau.
  • Universeller Einsatz: Passend für alle Handoberfräsen, Tischfräsen und CNC-Maschinen mit einer standardmäßigen 8-mm-Spannzange.

Beschreibung:

Industrielle Qualität für anspruchsvolle Holzbearbeitung: Dieser JSO HW-Nutfräser in kurzer Ausführung aus dem Holzfräsershop ist ein robustes und unverzichtbares Werkzeug für holzverarbeitende Betriebe sowie ambitionierte Handwerker. Mit einem Durchmesser von 14 mm und einer Nutzlänge von 20 mm bietet dieser Oberfräser eine exzellente Abtragsleistung bei breiten Fräsungen. Die zwei massiven Hartmetall-Schneiden (Z = 2) garantieren einen vibrationsarmen Lauf, schnellen Arbeitsfortschritt und ein hervorragendes Fräsbild.

Dank der präzisen Fertigung ist der Fräser flanken- und stirnschneidend ausgelegt, wodurch ein direktes axiales Eintauchen (Einbohren) in das Werkstück problemlos gelingt – perfekt für das Ausräumen von Taschen und verdeckten Vertiefungen. Der 8 mm starke Zylinderschaft sorgt für eine verlässliche Kraftübertragung und einen exzellenten Rundlauf. Durch die optimierte kurze Bauform mit einer Gesamtlänge von nur 48 mm werden Hebelkräfte auf die Frässpindel effektiv minimiert. Dies verhindert ein Aufschwingen des Fräsers selbst bei höherer Beanspruchung in Hartholz.

Gefertigt nach den gewohnt hohen JSO-Industriestandards, verarbeitet dieses Werkzeug mühelos Weichholz, Hartholz sowie anspruchsvolle Plattenwerkstoffe wie MDF, Multiplex oder beschichtete Spanplatten. Ein langlebiger und extrem stabiler Spezialfräser für den gehobenen Innenausbau, Ladenbau und Möbelbau.

Anwendungshinweis:
Achten Sie auf eine saubere Einspannung des 8-mm-Schafts bis zur markierten Mindesteinspantiefe. Da bei einem Durchmesser von 14 mm an einem 8-mm-Schaft hohe Schnittkräfte entstehen, wird dringend empfohlen, tiefere Nuten in mehreren kleineren Zustellschritten zu fräsen. Dies schont das Werkzeug, unterstützt die Spanabfuhr und optimiert das Fräsergebnis.
