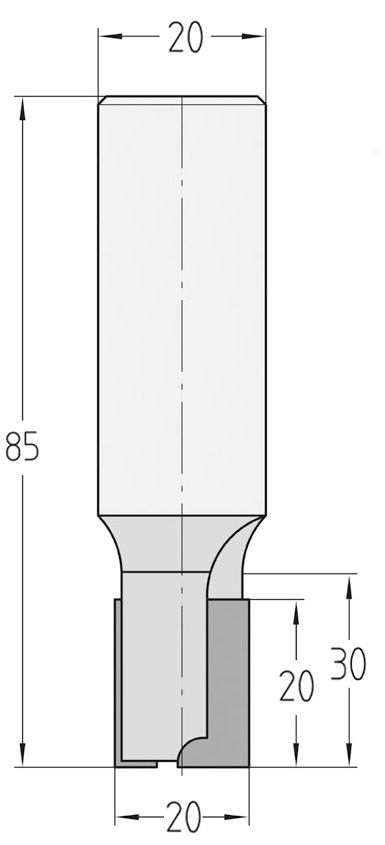

Technische Daten
| Marke | JSO |
| Typ | Diamant-Nutfräser |
| Serie | Diatec-DUO |
| Durchmesser | 20 mm |
| Nutzlänge | 20 mm |
| Bestückungshöhe (Nachschärfzone) | 5 mm |
| Drehrichtung | Rechtslauf |
| Aufnahme | Schaft 20 mm |
| Schneiden | Z = 2 |
| Gesamtlänge | 85 mm |
| Schneidstoff | Polykristalliner Diamant (PKD / DP) |
| Anwendung | Multiplex/Sperrholz, MDF/Spanplatte roh, Schichtstoffe/HPL/Trespa, Thermoplaste, Faseverstärkte Kunststoffe/GFK/CFK, Mineralwerkstoffe/Corian/Varicor, Zementgebundene Holzfaserplatte/Gipsfaserplatte |
Einsatzgebiete:
- Ausrissfreies Nut- und Formatfräsen in beschichteten Platten: Spezialisiert auf das saubere Einbringen von breiten Nuten, schweren Falzen und maßhaltigen Ausschnitten in empfindliche, kunststoffbeschichtete MDF- und Spanplatten sowie rohe Holzwerkstoffe.
- Schwere CNC-Serienfertigung: Perfekt optimiert für den kontinuierlichen, industriellen Dauereinsatz auf großen CNC-Bearbeitungszentren und Oberfräsen mit einer massiven 20-mm-Spannzangenaufnahme.
Beschreibung:
Die diamantbestückten CNC-Werkzeuge der JSO Diatec Serie definieren das Maximum an Standzeit und Wirtschaftlichkeit in der anspruchsvollen Plattenbearbeitung neu. Dieser High-Performance PKD-Nutfräser (DP) aus dem Holzfräsershop wurde gezielt für abrasive Werkstoffe sowie empfindliche Kunststoffbeschichtungen entwickelt. Wo konventionelle Hartmetallwerkzeuge (HW) durch die harten Deckschichten und dichten Kernlagen in kürzester Zeit stumpf werden, sorgt diese Diamantschneide für extrem lange Standzeiten und minimierte Maschinenstillstände.
Mit einem besonders kraftvollen Schnittdurchmesser von 20 mm und einer Nutzlänge von 20 mm ist dieser Fräser als echter Zweischneider (Z=2) konzipiert. Die zwei durchgehenden Diamantschneiden bieten eine hervorragende Lastverteilung an den Schneidkanten und erlauben im Vergleich zu Einschneidern deutlich höhere Vorschubgeschwindigkeiten im industriellen CNC-Betrieb. Die großzügige Bestückungshöhe von 5 mm dient als wertvolle Nachschärfzone, wodurch das Werkzeug mehrfach professionell mittels modernster Erodiertechnik materialschonend nachgeschärft werden kann.
Ein entscheidender Vorteil ist der extra massive Schaft mit 20 mm Durchmesser: Er bietet ein Maximum an Eigensteifigkeit und fängt die enormen Schnitt- und Querkräfte im industriellen CNC-Betrieb vollständig vibrationsfrei ab. Der feingewuchtete Tragkörper aus hochfestem Spezialstahl stellt einen absolut ruhigen Rundlauf sicher, schont die Spindellagerung Ihrer CNC-Anlage nachhaltig und hinterlässt auch an beidseitig kunststoffbeschichteten Oberflächen ein perfekt sauberes, absolut ausrissfreies Schnittbild.
Achten Sie auf einen ausreichend hohen Vorschub, um zu verhindern, dass der Fräser im Material "reibt", was zu unnötiger Hitzeentwicklung und vorzeitigem Verschleiß der Diamantschneide führt. Nutzen Sie für optimale Einstellwerte unsere JSO Anwendungshinweise für DP-Fräser.
