Technische Daten
| Marke | JSO |
| Typ | Diamant-Nutfräser |
| Serie | Diatec-DUO |
| Durchmesser | 12 mm |
| Nutzlänge | 20 mm |
| Bestückungshöhe (Nachschärfzone) | 3,5 mm |
| Drehrichtung | Rechtslauf |
| ">Aufnahme | Schaft 12 mm |
| Schneiden | Z = 2 |
| Gesamtlänge | 75 mm |
| Schneidstoff | Polykristalliner Diamant (PKD / DP) |
| Anwendung | Multiplex/Sperrholz, MDF/Spanplatte roh, Schichtstoffe/HPL/Trespa, Thermoplaste, Faseverstärkte Kunststoffe/GFK/CFK, Mineralwerkstoffe/Corian/Varicor, Zementgebundene Holzfaserplatte/Gipsfaserplatte |
Einsatzgebiete:
- Ausrissfreies Nut- und Formatfräsen in beschichteten Platten: Spezialisiert auf das saubere Einbringen von Nuten, Falzen und Ausschnitten in empfindliche, kunststoffbeschichtete MDF- und Spanplatten sowie rohe Holzwerkstoffe.
- Effiziente Serienfertigung auf CNC-Bearbeitungszentren: Optimal für den kontinuierlichen Einsatz im modernen Möbel- und Innenausbau auf CNC-Oberfräsen mit einer 12-mm-Spannzangenaufnahme, bei denen hohe Vorschubgeschwindigkeiten und maximale Standzeiten gefordert sind.
Beschreibung:
Die diamantbestückten CNC-Werkzeuge der JSO Diatec Serie definieren das Maximum an Standzeit und Wirtschaftlichkeit in der anspruchsvollen Plattenbearbeitung neu. Dieser High-Performance PKD-Nutfräser (DP) aus dem Holzfräsershop wurde gezielt für abrasive Werkstoffe sowie empfindliche Kunststoffbeschichtungen entwickelt. Wo konventionelle Hartmetallwerkzeuge (HW) durch die harten Deckschichten und dichten Kernlagen in kürzester Zeit stumpf werden, sorgt diese Diamantschneide für extrem lange Standzeiten und minimierte Maschinenstillstände.

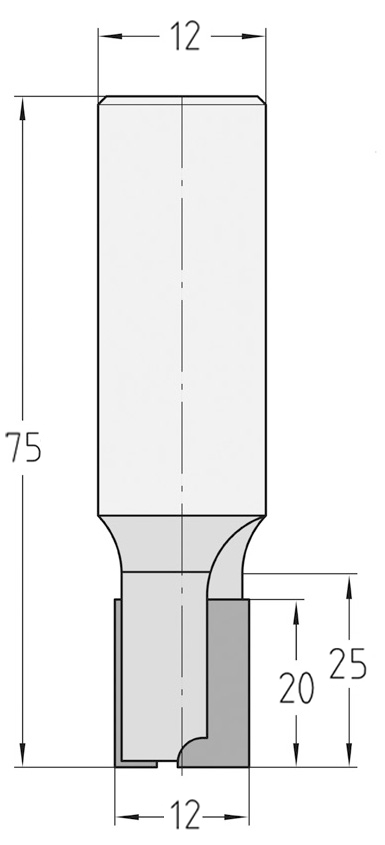

Mit einem präzisen Schnittdurchmesser von 12 mm und einer Nutzlänge von 20 mm verfügt das Werkzeug über eine vollwertige Bestückungshöhe von 3,5 mm. Diese großzügige PKD-Messerhöhe dient als wertvolle Nachschärfzone, wodurch der Fräser mehrfach mittels modernster Erodiertechnik materialschonend nachgeschärft werden kann. Die zweischneidige Geometrie (Z=2) stellt eine hervorragende Lastverteilung sicher und ermöglicht deutlich höhere Vorschubgeschwindigkeiten im Vergleich zu Einschneidern, während die Späne flüssig evakuiert werden.
Der feingewuchtete Tragkörper aus hochfestem Spezialstahl garantiert zusammen mit dem massiven 12-mm-Schaft einen absolut vibrationsfreien Rundlauf bei hohen Drehzahlen. Das schont nicht nur die empfindliche Spindellagerung Ihrer CNC-Anlage, sondern hinterlässt auch an kunststoffbeschichteten Oberflächen ein perfekt sauberes, absolut ausrissfreies Schnittbild. Zeitintensive Nacharbeiten gehören damit der Vergangenheit an.
Achten Sie auf einen ausreichend hohen Vorschub, um zu verhindern, dass der Fräser im Material "reibt", was zu unnötiger Hitzeentwicklung und vorzeitigem Verschleiß der Diamantschneide führt. Nutzen Sie für optimale Einstellwerte unsere JSO Anwendungshinweise für DP-Fräser.
