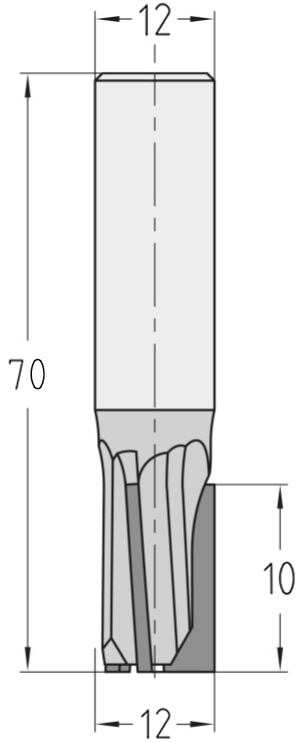

Technische Daten
| Marke | JSO |
| Typ | Diamant-Nutfräser |
| Serie | Diatec-TRIO |
| Durchmesser | 12 mm |
| Nutzlänge | 10 mm |
| Bestückungshöhe (Nachschärfzone) | 3 mm |
| Drehrichtung | Rechtslauf |
| Aufnahme | Schaft 12 mm |
| Schneiden | Z = 3 |
| Gesamtlänge | 70 mm |
| Schneidstoff | Polykristalliner Diamant (PKD / DP) |
| Anwendung | Hartholz, Multiplex/Sperrholz, MDF/Spanplatte roh, OSB, Spanplatte kunststoffbeschichtet & MDF kunststoffbeschichtet, Schichtstoffe/HPL/Trespa, Faseverstärkte Kunststoffe/GFK/CFK, Mineralwerkstoffe/Corian/Varicor, Gipskarton, Zementgebundene Holzfaserplatte/Gipsfaserplatte |
Einsatzgebiete:
- Ausrissfreies Nut- und Formatfräsen in beschichteten Platten: Spezialisiert auf das saubere Einbringen von präzisen, flachen Nuten und Ausschnitten in empfindliche, kunststoffbeschichtete MDF- und Spanplatten sowie in rohe Holzwerkstoffe.
- Maximale Vorschubgeschwindigkeiten in der Serienfertigung: Durch die dreischneidige Hochleistungskonstruktion (Z=3) ideal für den kontinuierlichen, hocheffizienten Einsatz auf industriellen CNC-Bearbeitungszentren geeignet.
Beschreibung:
Die diamantbestückten CNC-Werkzeuge der JSO Diatec Serie definieren das Maximum an Standzeit und Wirtschaftlichkeit in der anspruchsvollen Plattenbearbeitung neu. Dieser High-Performance PKD-Nutfräser (DP) aus dem Holzfräsershop wurde gezielt für abrasive Werkstoffe sowie empfindliche Kunststoffbeschichtungen entwickelt. Wo konventionelle Hartmetallwerkzeuge (HW) durch harte Deckschichten und dichte Kernlagen in kürzester Zeit stumpf werden, sorgt diese Diamantschneide für extrem lange Standzeiten und minimierte Maschinenstillstände.
Mit einem präzisen Schnittdurchmesser von 12 mm und einer Nutzlänge von 10 mm zeichnet sich dieses Werkzeug durch seine dreischneidige Geometrie (Z=3) aus. Die drei vollwertigen Diamantschneiden ermöglichen im Vergleich zu Standard-Zweischneidern eine signifikante Erhöhung der Vorschubgeschwindigkeit bei gleichzeitig reduzierter Schnittbelastung pro Zahn. Das Werkzeug verfügt über eine großzügige Bestückungshöhe von 3 mm, welche als wertvolle Nachschärfzone dient, wodurch der Fräser mehrfach mittels modernster Erodiertechnik materialschonend nachgeschärft werden kann.
Der feingewuchtete Tragkörper aus hochfestem Spezialstahl garantiert zusammen mit dem präzisen 12-mm-Schaft einen absolut vibrationsfreien Rundlauf auch bei hohen Drehzahlen. Das schont nicht nur die empfindliche Spindellagerung Ihrer CNC-Anlage, sondern hinterlässt auch an beidseitig kunststoffbeschichteten Oberflächen ein perfekt sauberes, absolut ausrissfreies Schnittbild. Zeitintensive Nacharbeiten gehören damit der Vergangenheit an.
Achten Sie auf einen ausreichend hohen Vorschub, um zu verhindern, dass der Fräser im Material "reibt", was zu unnötiger Hitzeentwicklung und vorzeitigem Verschleiß der Diamantschneide führt. Nutzen Sie für optimale Einstellwerte unsere JSO Anwendungshinweise für DP-Fräser.
