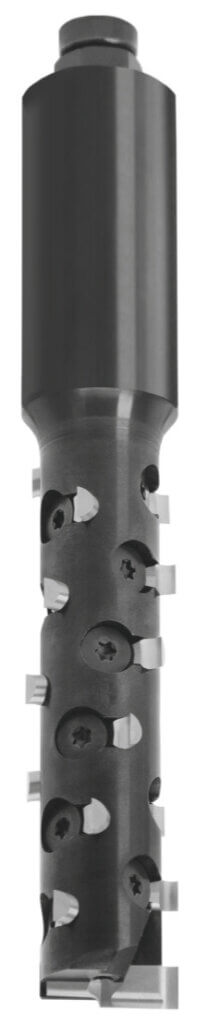

JSO NoviTec CNC-Schruppfräser mit HW-Wendeplatten, spiralförmig versetzter Messeranordnung (Z=3+1), 20 mm Durchmesser, 48 mm Nutzlänge und zylindrischem 20 mm Schaft.

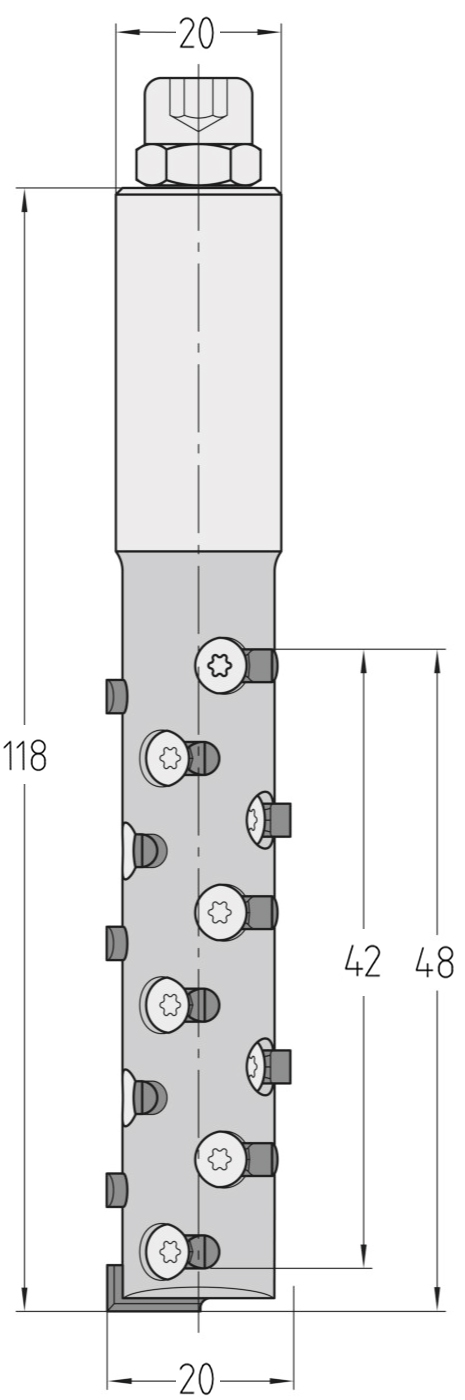

Technische Maßzeichnung des JSO NoviTec Wendeplatten-Schruppwerkzeugs (20x48 mm, Gesamtlänge 118 mm) mit Detailansicht der versetzten Plattenaufnahmen und des S20-Schafts.

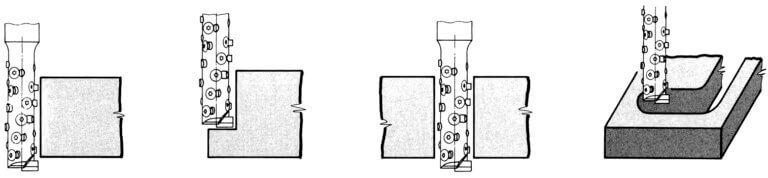

JSO Wendeplatten-Schruppfräser im CNC-Einsatz beim wirtschaftlichen Schrupp-Formatieren einer dicken Massivholzplatte im Holzfräsershop.
JSO NoviTec CNC-Schruppfräser mit HW-Wendeplatten, spiralförmig versetzter Messeranordnung (Z=3+1), 20 mm Durchmesser, 48 mm Nutzlänge und zylindrischem 20 mm Schaft.Technische Maßzeichnung des JSO NoviTec Wendeplatten-Schruppwerkzeugs (20x48 mm, Gesamtlänge 118 mm) mit Detailansicht der versetzten Plattenaufnahmen und des S20-Schafts.JSO Wendeplatten-Schruppfräser im CNC-Einsatz beim wirtschaftlichen Schrupp-Formatieren einer dicken Massivholzplatte im Holzfräsershop.

Wendeplatten-Schruppfräser HW | Ø 20 x 48 mm | Rechtslauf | S 20 | GL 118 mm

JSOSKU: 20300-5-20425
Preis:
€485,00

Technische Daten

Marke JSO
Typ Wendeplatten-Schruppfräser
Serie Novitech
Durchmesser 20 mm
Nutzlänge 48 mm
Aufnahme Schaft 20 mm
Schneiden Z = 3 + 1
Messeranzahl 9
Gesamtlänge 118 mm
Schneidstoff Hartmetall (HW)

Einsatzgebiete:

  • Hocheffizientes Schruppen & Vorfräsen: Spezialisiert auf das schnelle Aufteilen, Ausfräsen und Formatieren von harten Plattenwerkstoffen sowie Massivholz auf CNC-Anlagen mit mechanischem Vorschub (MEC).
  • Grober Materialabtrag im Dauerbetrieb: Erste Wahl für Bearbeitungsschritte mit hohem Zerspanungsvolumen, bei denen Wirtschaftlichkeit und lange Maschinenlaufzeiten im Fokus stehen.

Beschreibung:

Die Wendeplatten-Schruppfräser von JSO stehen für höchste industrielle Qualität und kompromisslose Wirtschaftlichkeit im Holzfräsershop. Ausgestattet mit einem hochentwickelten Schneiden-System und präzise angeordneten Hartmetall-Wendemessern, bietet dieses Werkzeug eine unschlagbare Kosteneffizienz im harten CNC-Alltag. Bei Verschleiß werden die Messer einfach gedreht oder getauscht – zeitaufwendiges Nachschärfen entfällt komplett und der effektive Werkzeugdurchmesser bleibt über die gesamte Lebensdauer absolut konstant.

Das durchdachte Design bricht die Späne durch die spiralförmige Wendeplattenanordnung extrem klein auf. Dies reduziert den Schnittdruck auf das Werkstück sowie die Belastung der Spindel spürbar und sorgt für eine verbesserte Gesamtperformance sowie eine hervorragende Spanabfuhr. Der schwere, formstabile Stahl-Trägerkörper dämpft Vibrationen exzellent ab. Eine Besonderheit der Geometrie des NoviTec-Systems ist die versetzte Schneidenaufteilung (Z=3+1) für einen weichen Schnitt.

Dank des feingewuchteten Grundkörpers und des mikrometergenauen Profilschliffs erzielt dieser Fräser ein absolut ruhiges, vibrationsfreies Laufverhalten bei hohen Vorschubgeschwindigkeiten. Das perfekte Zusammenspiel aus enormer Abtragsleistung und hoher Wirtschaftlichkeit schont die Lager Ihrer Maschinenspindel nachhaltig. Dieses Werkzeug liefert kompromisslose Präzision und maximale Prozesssicherheit bei jedem CNC-Durchlauf.

Anwendungshinweis:
Prüfen Sie regelmäßig den festen Sitz der Wendeplattenschrauben mit dem vorgeschriebenen Drehmoment. Achten Sie beim Wenden oder Tauschen der Messer darauf, die Plattensitze gründlich von Harz und Staub zu reinigen, um Maßabweichungen oder Plattenbruch zu verhindern.

Exakte Einstellwerte (Richtwerte laut Hersteller):
• n max = 24.000 min⁻¹
