JSO Karnis-Profilfräser mit Hartmetall-Schneiden, massiver M12-Gewindeaufnahme und integriertem 19 mm Anlauflager für industrielle Fräsaggregate.

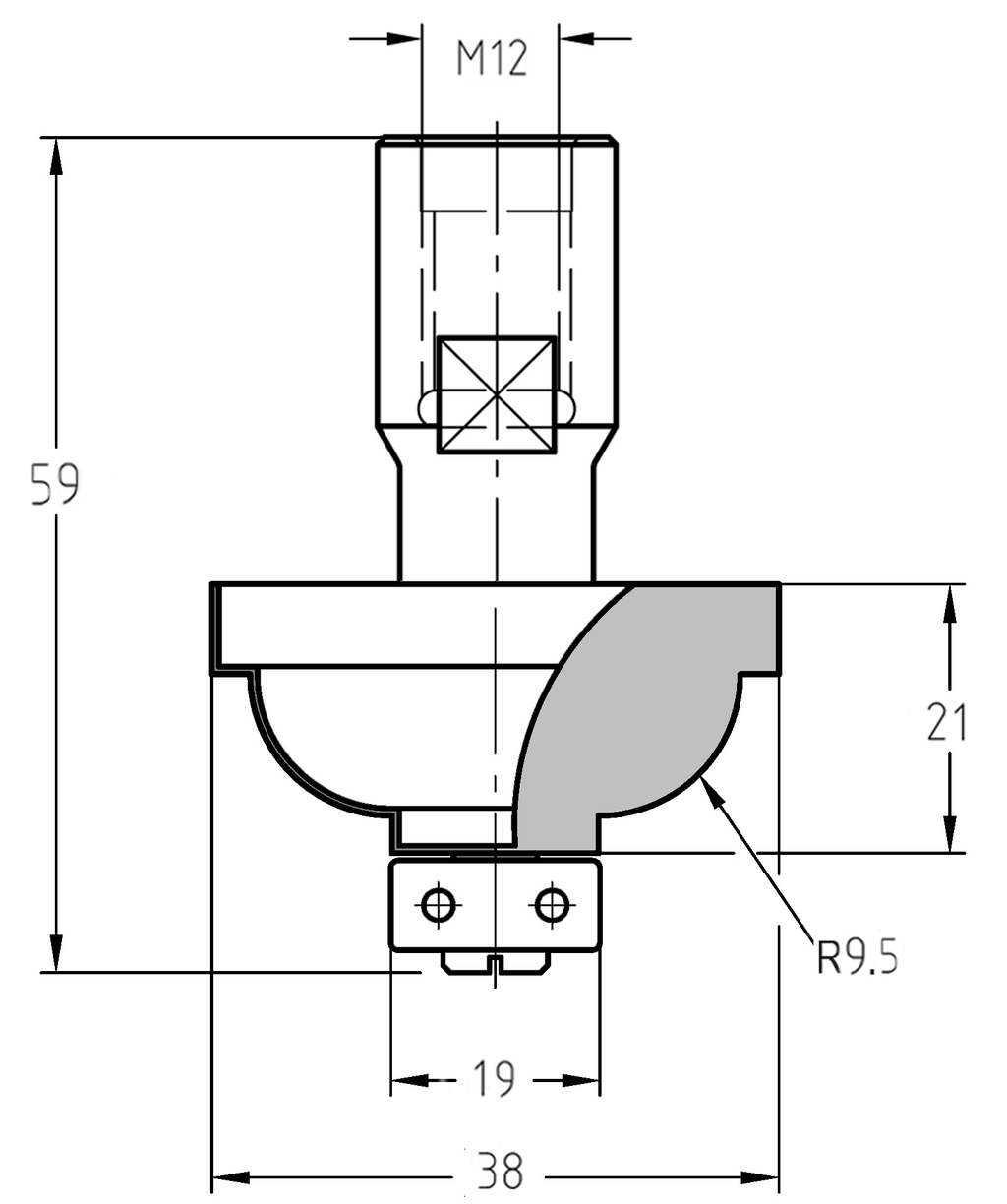

Maßzeichnung des Karnis-Profilfräsers: Details zu 38 mm Durchmesser, M12-Anschluss und der Geometrie des R 9,5 mm S-Profils.

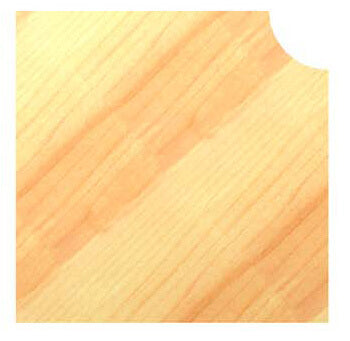

Beispiel einer klassischen Karnies-Profilkante mit dekorativem Zierfalz – hochwertige Lösung für industrielle Möbelkomponenten.

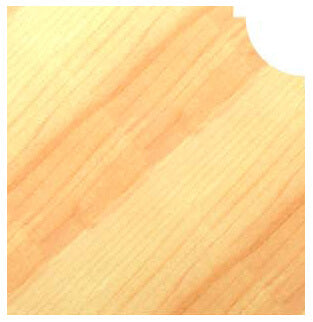

Darstellung eines S-Profils an einer massiven geschwungenen Kante, exakt geführt durch das 19 mm Anlauflager des JSO M12 Fräsers.
JSO Karnis-Profilfräser mit Hartmetall-Schneiden, massiver M12-Gewindeaufnahme und integriertem 19 mm Anlauflager für industrielle Fräsaggregate.Maßzeichnung des Karnis-Profilfräsers: Details zu 38 mm Durchmesser, M12-Anschluss und der Geometrie des R 9,5 mm S-Profils.Beispiel einer klassischen Karnies-Profilkante mit dekorativem Zierfalz – hochwertige Lösung für industrielle Möbelkomponenten.Darstellung eines S-Profils an einer massiven geschwungenen Kante, exakt geführt durch das 19 mm Anlauflager des JSO M12 Fräsers.

Karnis-Profilfräser HW | R 9,5 mm | Ø 38 x 21 mm | Mit Anlauflager | IG M12 | GL 59 mm

JSOSKU: 24778-5-39095
Preis:
€105,00

Technische Daten

Marke JSO
Typ Karnis-Profilfräser / Karniesfräser
Aufnahme Innengewinde M12 (IG M12)
Radius R 9,5 mm
Durchmesser 38 mm
Anlauflager 19 mm
Nutzlänge 21 mm
Gesamtlänge 59 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Industrielle Präzision für tiefe Karnies-Profile: JSO M12

Der HW-bestückte Karnis-Profilfräser von JSO mit M12-Innengewinde ist die ultimative Lösung für die stationäre Kantenbearbeitung im gewerblichen Bereich. Ausgestattet mit einem 19 mm Anlauflager und einem weiten 9,5 mm Radius, ermöglicht dieses Werkzeug das exakte Profilieren von massiven Bauteilen direkt am Werkstück mit höchster Laufruhe.

  • Massive Gewindeaufnahme: Die M12-Verschraubung garantiert eine extrem belastbare und perfekt zentrierte Verbindung zur Maschinenspindel. Dies sorgt für maximale Rundlaufgenauigkeit und vibrationsfreies Fräsen bei hohen Vorschubgeschwindigkeiten.
  • Sichere Kantenführung: Das kugelgelagerte 19 mm Anlauflager erlaubt das exakte Abfahren komplexer Konturen ohne Parallelanschlag – ideal für die Serienfertigung von schweren Tischplatten, Gesimsen und Bilderrahmen.
  • Markantes Profildesign: Der Radius von 9,5 mm erzeugt den typischen, tiefen S-Schwung (Karnies), der Massivholzbauteilen eine beeindruckende plastische Tiefe und ein harmonisches Lichtspiel verleiht.
  • HW-Industrieschneiden: Zwei hochpräzise Hartmetallschneiden (Z=2) garantieren maximale Standzeiten und sauberste Ergebnisse in Hart- und Weichholz sowie MDF.

Anwendungshinweis:

Dieser Fräser ist für den intensiven Dauereinsatz auf stationären Anlagen optimiert. Dank des kugelgelagerten Anlauflagers wird eine absolut konstante Profiltiefe über die gesamte Werkstücklänge garantiert. Vor der Montage auf die M12-Gewindespindel sollten alle Kontaktflächen penibel gereinigt werden, um einen perfekten Sitz zu gewährleisten.

Wartungs-Hinweis:
Prüfen Sie regelmäßig die Leichtgängigkeit des 19 mm Anlauflagers. Reinigen Sie den Fräser nach dem Gebrauch gründlich von Harzrückständen, um die Schärfe der S-Kontur langfristig zu erhalten und Brandmarken am Werkstück zu vermeiden.
