JSO Karnis-Profilfräser mit Hartmetall-Schneiden und massiver M12-Gewindeaufnahme – industrielle Ausführung ohne Anlauflager für tiefe Profile.

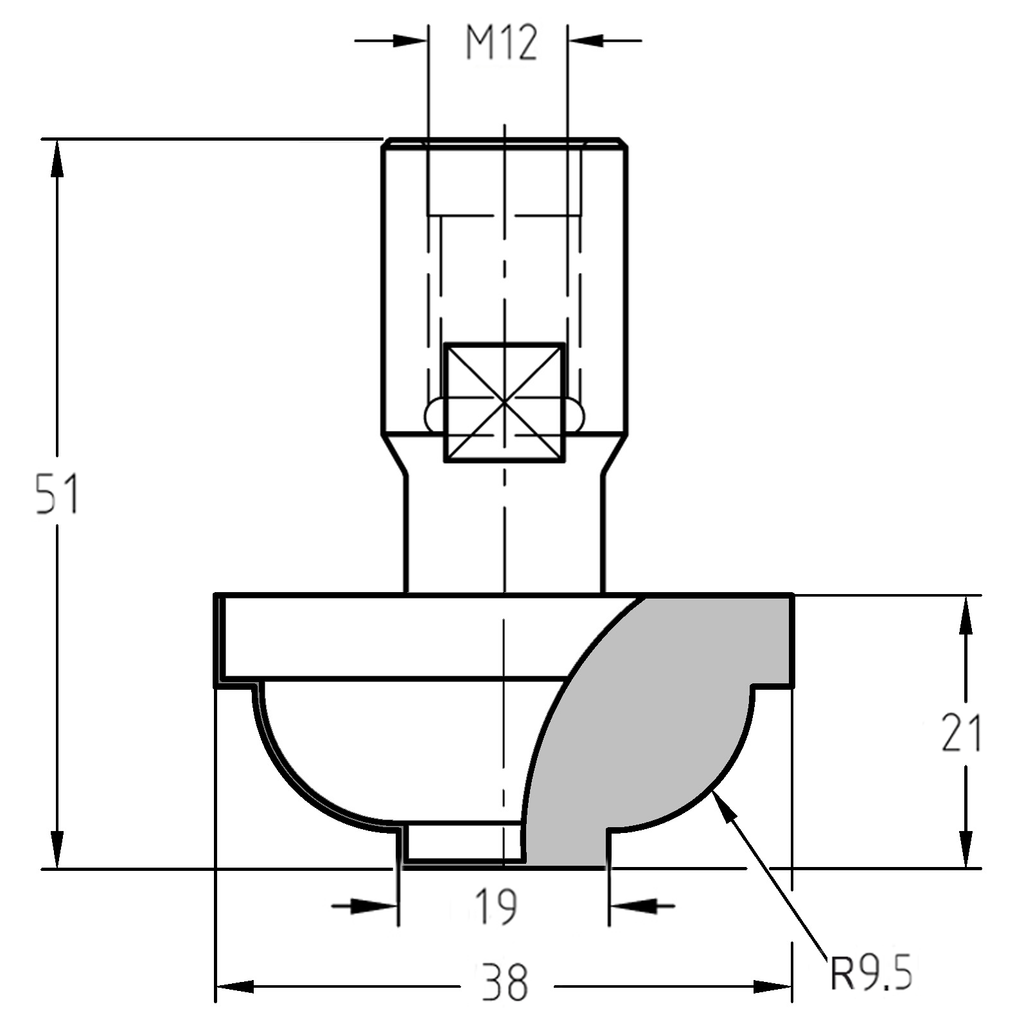

Maßzeichnung des Karnis-Profilfräsers: Details zu 38 mm oberem Durchmesser, M12-Anschluss und der Geometrie des R 9,5 mm S-Profils.

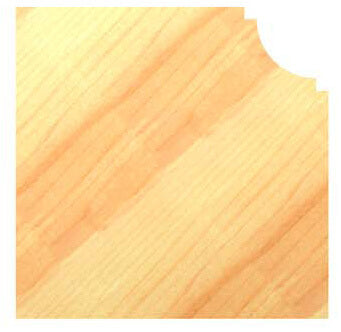

Fräsbeispiel einer klassischen Karnies-Profilkante mit tiefem Radius und Falz – hochwertige Lösung für schwere industrielle Möbelfertigung.
Darstellung einer dekorativen S-Profil-Nut in der Fläche, realisiert durch die lagerlose Konstruktion des JSO M12 Fräsers.

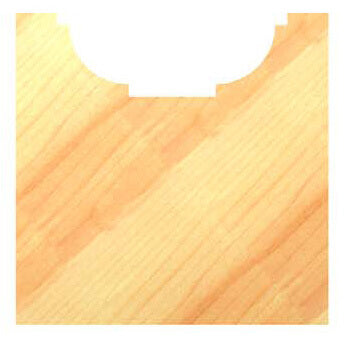

Detailansicht einer kombinierten Profil-Falz-Fräsung an einem massiven Bauteil – zeigt das elegante Lichtspiel des 9,5 mm Radius.
JSO Karnis-Profilfräser mit Hartmetall-Schneiden und massiver M12-Gewindeaufnahme – industrielle Ausführung ohne Anlauflager für tiefe Profile.Maßzeichnung des Karnis-Profilfräsers: Details zu 38 mm oberem Durchmesser, M12-Anschluss und der Geometrie des R 9,5 mm S-Profils.Fräsbeispiel einer klassischen Karnies-Profilkante mit tiefem Radius und Falz – hochwertige Lösung für schwere industrielle Möbelfertigung.Darstellung einer dekorativen S-Profil-Nut in der Fläche, realisiert durch die lagerlose Konstruktion des JSO M12 Fräsers.Detailansicht einer kombinierten Profil-Falz-Fräsung an einem massiven Bauteil – zeigt das elegante Lichtspiel des 9,5 mm Radius.

Karnis-Profilfräser HW | R 9,5 mm | Ø 38 x 21 mm | Ohne Anlauflager | IG M12 | GL 51 mm

JSOSKU: 24778-5-00095
Preis:
€94,75

Technische Daten

Marke JSO
Typ Karnis-Profilfräser / Karniesfräser
Aufnahme Innengewinde M12 (IG M12)
Radius R 9,5 mm
Oberer Durchmesser 38 mm
Unterer Durchmesser 19 mm
Nutzlänge 21 mm
Gesamtlänge 51 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Industrielle Präzision für tiefe Reliefs: JSO Karniesfräser M12

Der HW-bestückte Karnis-Profilfräser von JSO mit M12-Innengewinde ist die ultimative Lösung für die stationäre Kanten- und Flächenbearbeitung im gewerblichen Bereich. Da dieses Werkzeug ohne Anlauflager konstruiert ist, bietet es in der industriellen Fertigung maximale Flexibilität bei der individuellen Gestaltung von Profil-Falz-Kombinationen an schweren Tischplatten, Gesimsen und architektonischen Rahmen.

  • Massive Gewindeaufnahme: Die M12-Verschraubung garantiert eine extrem belastbare und perfekt zentrierte Verbindung zur Maschinenspindel. Dies sorgt für höchste Rundlaufgenauigkeit und vibrationsfreies Fräsen – essenziell bei einem oberen Durchmesser von 38 mm.
  • Variable Profilgestaltung: Ohne die Begrenzung durch ein Lager lässt sich die Schnitttiefe und -breite präzise über die Maschinensteuerung oder den Anschlag variieren. So entstehen markante S-Formen nach exakten Designvorgaben.
  • Höchste Standzeiten: Zwei hochpräzise Hartmetallschneiden (Z=2) garantieren sauberste Ergebnisse in Massivholz, MDF und modernen Plattenwerkstoffen.
  • Prägnante Ästhetik: Das großzügige Karnies-Profil (R 9,5 mm) verleiht Werkstücken eine beeindruckende plastische Tiefe und ein harmonisches Lichtspiel.

Anwendungshinweis:

Dieser Fräser ist speziell für den Dauereinsatz in stationären Fräseinrichtungen und Bearbeitungszentren optimiert. Dank der lagerlosen Bauweise eignet sich das Werkzeug auch hervorragend zum Eintauchen in die Fläche, um dekorative Ziernutungen oder tiefe Relief-Optiken in der Serienfertigung zu realisieren. Vor der Montage sollten alle Kontaktflächen und das Gewinde penibel gereignt werden.

Wartungs-Hinweis:
Reinigen Sie den Fräser und das M12-Gewinde regelmäßig von Harzrückständen. Da kein Kugellager vorhanden ist, kann das Werkzeug problemlos intensiv gereinigt werden, um die volle Schärfe der HW-Schneiden und ein brandspurfreies Fräsbild dauerhaft zu sichern.
