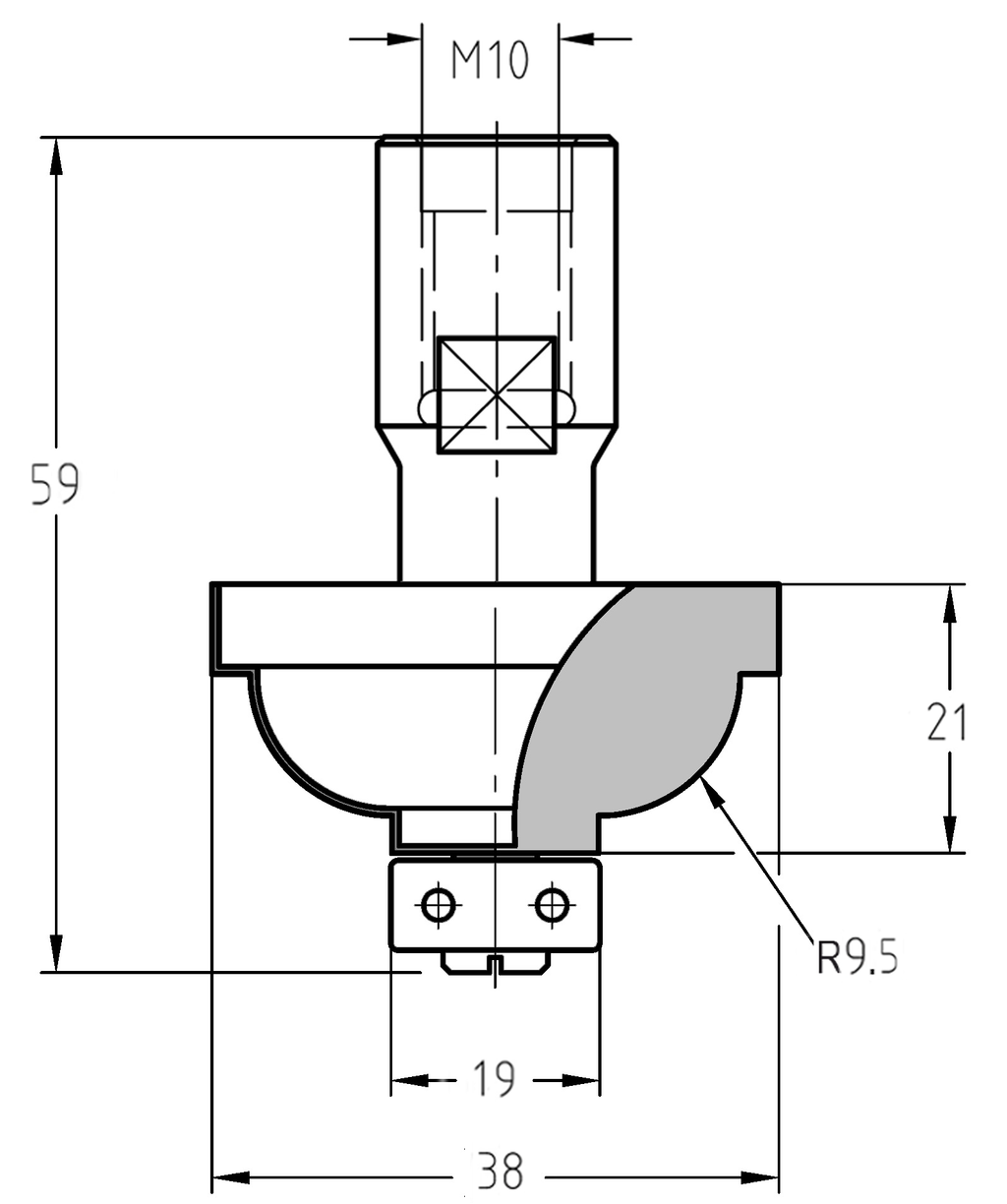

Maßzeichnung des Karnis-Profilfräsers: Details zu 38 mm Durchmesser, M10-Anschluss und der Geometrie des R 9,5 mm S-Profils.

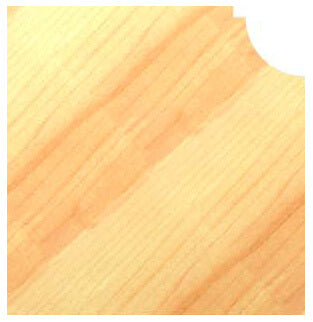

Beispiel einer tiefen Karnies-Profilkante mit Zierfalz – klassisches Design für schwere Massivholz-Tischplatten und Gesimse.
Darstellung eines S-Profils an einer massiven geschwungenen Kante, exakt geführt durch das 19 mm Anlauflager des JSO M10 Fräsers.
JSO Karnis-Profilfräser mit Hartmetall-Schneiden, M10-Innengewinde-Aufnahme und integriertem 19 mm Anlauflager für stationäre Aggregate.Maßzeichnung des Karnis-Profilfräsers: Details zu 38 mm Durchmesser, M10-Anschluss und der Geometrie des R 9,5 mm S-Profils.Beispiel einer tiefen Karnies-Profilkante mit Zierfalz – klassisches Design für schwere Massivholz-Tischplatten und Gesimse.Darstellung eines S-Profils an einer massiven geschwungenen Kante, exakt geführt durch das 19 mm Anlauflager des JSO M10 Fräsers.

Karnis-Profilfräser HW | R 9,5 mm | Ø 38 x 21 mm | Mit Anlauflager | IG M10 | GL 59 mm

JSOSKU: 24777-5-39095
Preis:
€105,00

Technische Daten

Marke JSO
Typ Karnis-Profilfräser / Karniesfräser
Aufnahme Innengewinde M10 (IG M10)
Radius R 9,5 mm
Durchmesser 38 mm
Anlauflager 19 mm
Nutzlänge 21 mm
Gesamtlänge 59 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Stationäre Präzision für tiefe S-Profile: JSO Karniesfräser M10

Der HW-bestückte Karnis-Profilfräser von JSO mit M10-Innengewinde ist die professionelle Lösung für die stationäre Kantenbearbeitung an Fräsaggregaten. Mit seinem weiten 9,5 mm Radius und dem integrierten 19 mm Anlauflager ermöglicht dieses Werkzeug das exakte Profilieren von massiven Bauteilen direkt am Werkstück mit höchster Prozesssicherheit.

  • Sichere Gewindeaufnahme: Die M10-Verschraubung garantiert eine hochfeste und perfekt zentrierte Montage auf der Spindel. Dies sorgt für maximale Stabilität und ein vibrationsfreies Fräsbild bei hohen Vorschubgeschwindigkeiten, was bei einem Durchmesser von 38 mm essenziell ist.
  • Exakte Kantenführung: Das kugelgelagerte 19 mm Anlauflager erlaubt das präzise Abfahren komplexer Konturen ohne Parallelanschlag. Ideal für die Serienfertigung von geschweiften Tischplatten, schweren Rahmen oder architektonischen Gesimsen.
  • Markantes Profildesign: Der Radius von 9,5 mm erzeugt den typischen, tiefen S-Schwung (Karnies), der Massivholzbauteilen eine beeindruckende plastische Tiefe und ein harmonisches Lichtspiel verleiht.
  • Industrie-Qualität: Zwei hochpräzise Hartmetallschneiden (Z=2) garantieren maximale Standzeiten und sauberste Ergebnisse in Hart- und Weichholz sowie MDF.

Anwendungshinweis:

Dieser Fräser ist speziell für den Dauereinsatz in stationären Anlagen und spezialisierten Bearbeitungszentren optimiert. Dank des kugelgelagerten Anlauflagers wird eine absolut konstante Profiltiefe garantiert. Vor der Montage auf die M10-Gewindespindel sollten alle Kontaktflächen penibel gereinigt werden, um einen exakten Sitz zu gewährleisten und Rattermarken zu vermeiden.

Wartungs-Hinweis:
Prüfen Sie regelmäßig die Leichtgängigkeit des 19 mm Anlauflagers. Eine gründliche Reinigung der Schneiden mit Harzlöser bewahrt die präzise R 9,5 mm S-Geometrie und verhindert Brandspuren an der fertigen Werkstückkante.
