JSO Karnis-Profilfräser mit Hartmetall-Schneiden und M10-Innengewinde – stationäre Ausführung ohne Anlauflager für markante Profilarbeiten.

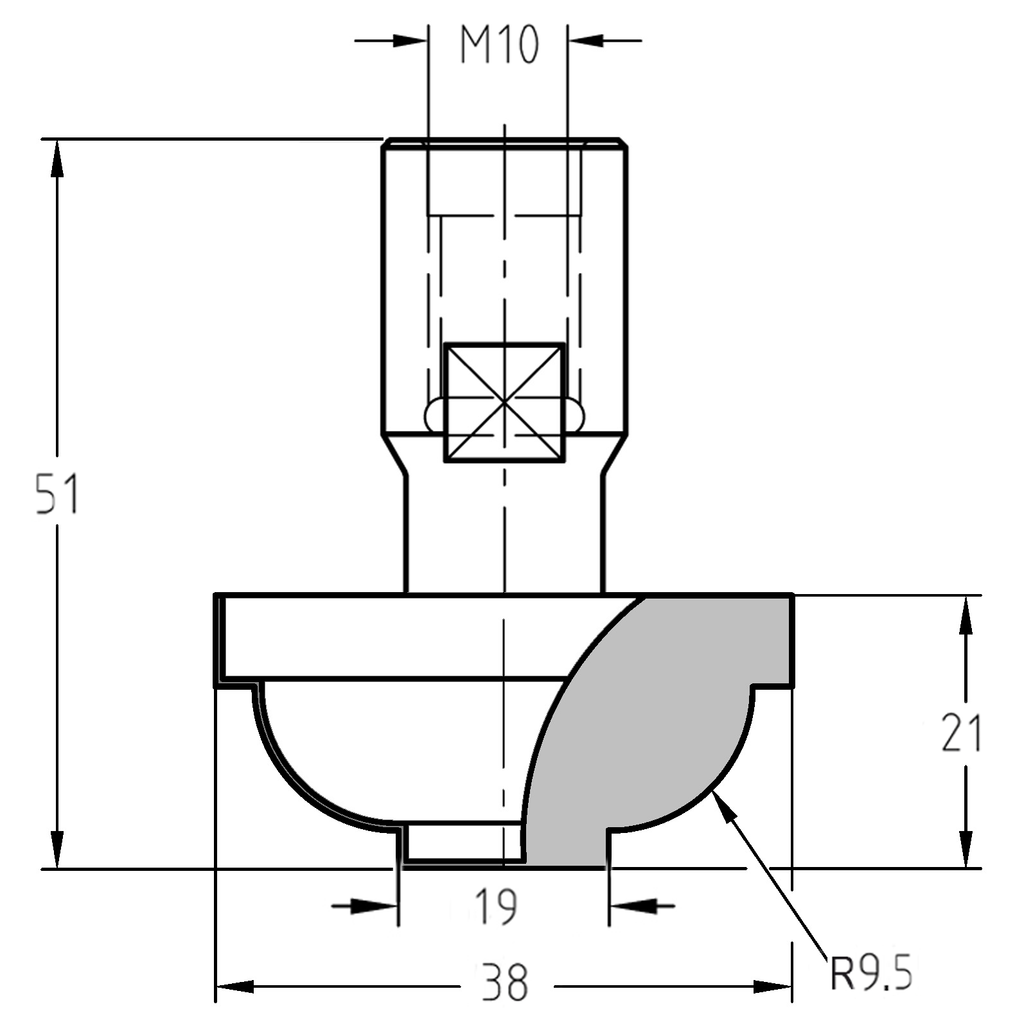

Maßzeichnung des Karnis-Profilfräsers: Details zum oberen Durchmesser von 38 mm, M10-Anschluss und der Geometrie des R 9,5 mm S-Profils.

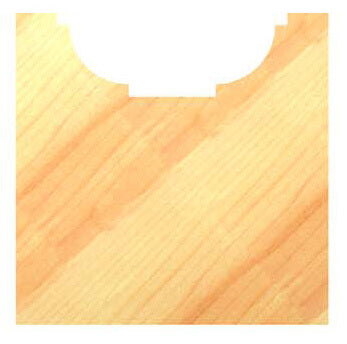

Fräsbeispiel einer klassischen Karnies-Profilkante mit weitem Radius und Falz – hochwertige Lösung für industrielle Möbelkomponenten.

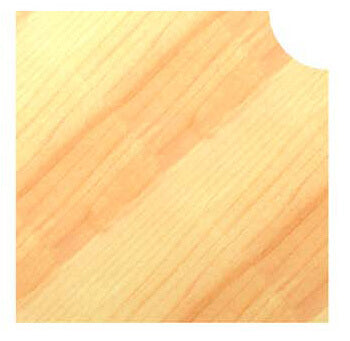

Darstellung einer tiefen S-Profil-Nut in der Fläche, realisiert durch die lagerlose Bauweise des JSO M10 Fräsers.

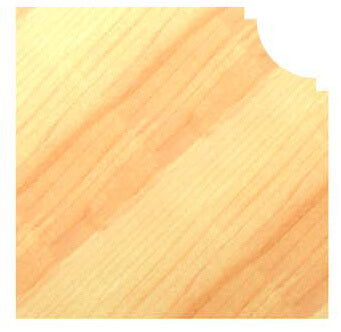

Detailansicht einer kombinierten Profil-Falz-Fräsung an einem massiven Gesims – zeigt das elegante Lichtspiel des 9,5 mm Radius.
JSO Karnis-Profilfräser mit Hartmetall-Schneiden und M10-Innengewinde – stationäre Ausführung ohne Anlauflager für markante Profilarbeiten.Maßzeichnung des Karnis-Profilfräsers: Details zum oberen Durchmesser von 38 mm, M10-Anschluss und der Geometrie des R 9,5 mm S-Profils.Fräsbeispiel einer klassischen Karnies-Profilkante mit weitem Radius und Falz – hochwertige Lösung für industrielle Möbelkomponenten.Darstellung einer tiefen S-Profil-Nut in der Fläche, realisiert durch die lagerlose Bauweise des JSO M10 Fräsers.Detailansicht einer kombinierten Profil-Falz-Fräsung an einem massiven Gesims – zeigt das elegante Lichtspiel des 9,5 mm Radius.

Karnis-Profilfräser HW | R 9,5 mm | Ø 38 x 21 mm | Ohne Anlauflager | IG M10 | GL 51 mm

JSOSKU: 24777-5-00095
Preis:
€94,75

Technische Daten

Marke JSO
Typ Karnis-Profilfräser / Karniesfräser
Aufnahme Innengewinde M10 (IG M10)
Radius R 9,5 mm
Oberer Durchmesser 38 mm
Unterer Durchmesser 19 mm
Nutzlänge 21 mm
Gesamtlänge 51 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Stationäre Präzision für markante S-Profile: JSO Karniesfräser M10

Der HW-bestückte Karnis-Profilfräser von JSO mit M10-Innengewinde ist die professionelle Lösung für die stationäre Kanten- und Flächenbearbeitung. Da dieses Modell ohne Anlauflager konstruiert ist, bietet es in der industriellen Fertigung maximale Freiheit bei der individuellen Gestaltung von Profil-Falz-Kombinationen an schweren Möbelfronten, Gesimsen und Rahmen.

  • Sichere Gewindeaufnahme: Die M10-Verschraubung garantiert eine hochfeste und perfekt zentrierte Montage auf der Spindel. Dies sorgt für höchste Rundlaufgenauigkeit und ein vibrationsfreies Fräsbild bei hohen Vorschubgeschwindigkeiten, was bei einem Oberen Durchmesser von 38 mm essenziell ist.
  • Individuelle Profilgestaltung: Ohne die Begrenzung durch ein Lager lässt sich die Schnittbreite und -tiefe variabel über die Maschinensteuerung oder den Anschlag einstellen, um exklusive, tiefe S-Formen zu kreieren.
  • Industrie-Qualität: Zwei hochpräzise Hartmetallschneiden (Z=2) garantieren maximale Standzeiten und saubere, ausrissfreie Ergebnisse in Massivholz sowie in MDF-Platten.
  • Markante Ästhetik: Der weite R 9,5 mm Schwung des Karnies-Profils verleiht Werkstücken eine beeindruckende architektonische Tiefe und ein harmonisches Lichtspiel.

Anwendungshinweis:

Dieser Fräser ist speziell für den Einsatz in stationären Anlagen und spezialisierten Bearbeitungszentren optimiert. Dank der lagerlosen Konstruktion eignet sich das Werkzeug auch hervorragend für das Eintauchen in Flächen, um dekorative Ziernutungen oder Relief-Optiken in der Serienfertigung zu realisieren. Ein exakter Sitz auf der M10-Spindel minimiert den Schleifaufwand erheblich.

Wartungs-Hinweis:
Reinigen Sie das M10-Gewinde und die Planfläche der Aufnahme regelmäßig von Staub und Harz. Da kein Kugellager vorhanden ist, kann der Fräser problemlos in einem Harzlöser-Bad gepflegt werden, um die volle Schärfe der HW-Schneiden langfristig zu erhalten.
