JSO Karnis-Profilfräser mit Hartmetall-Schneiden, massiver M12-Gewindeaufnahme und integriertem 12 mm Anlauflager für industrielle Fräsaggregate.

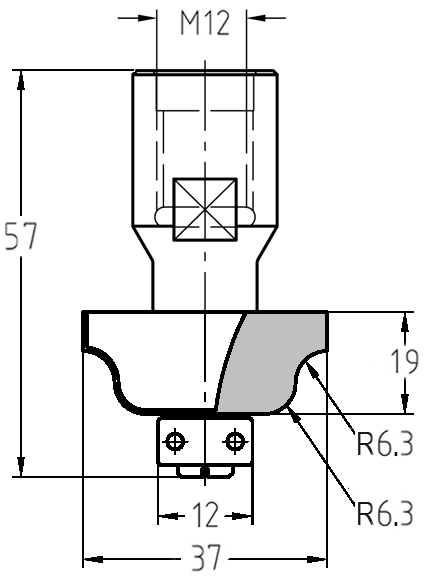

Maßzeichnung des Karnis-Profilfräsers: Details zu 37 mm Durchmesser, M12-Anschluss und dem tiefen R 6,3 mm S-Profil.

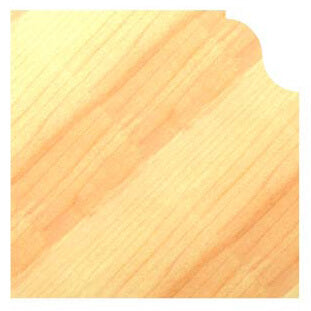

Beispiel einer tiefen Karnies-Profilkante mit dekorativem Zierfalz – klassisches Design für massive Tischkanten und Gesimse.

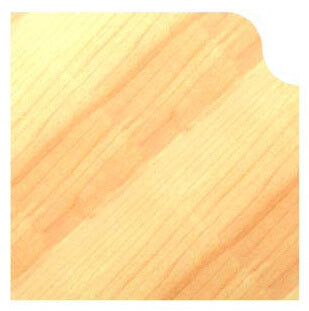

Darstellung eines S-Profils an einer massiven geschwungenen Kante, exakt geführt durch das 12 mm Anlauflager des JSO M12 Fräsers.

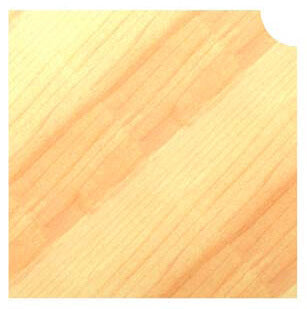

Detailansicht einer kombinierten Karnies-Fräsung – beeindruckendes Licht- und Schattenspiel durch die doppelten 6,3 mm Radien.

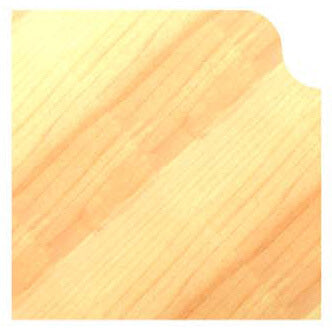

Profilbeispiel einer Treppenstufen-Vorderkante mit Karnies-Schwung – robuste und zugleich elegante Kantenlösung aus der stationären Fertigung.
JSO Karnis-Profilfräser mit Hartmetall-Schneiden, massiver M12-Gewindeaufnahme und integriertem 12 mm Anlauflager für industrielle Fräsaggregate.Maßzeichnung des Karnis-Profilfräsers: Details zu 37 mm Durchmesser, M12-Anschluss und dem tiefen R 6,3 mm S-Profil.Beispiel einer tiefen Karnies-Profilkante mit dekorativem Zierfalz – klassisches Design für massive Tischkanten und Gesimse.Darstellung eines S-Profils an einer massiven geschwungenen Kante, exakt geführt durch das 12 mm Anlauflager des JSO M12 Fräsers.Detailansicht einer kombinierten Karnies-Fräsung – beeindruckendes Licht- und Schattenspiel durch die doppelten 6,3 mm Radien.Profilbeispiel einer Treppenstufen-Vorderkante mit Karnies-Schwung – robuste und zugleich elegante Kantenlösung aus der stationären Fertigung.

Karnis-Profilfräser HW | R 6,35/6,35 mm | Ø 37 x 19 mm | Mit Anlauflager | IG M12 | GL 57 mm

JSOSKU: 24648-5-37263
Preis:
€99,00

Technische Daten

Marke JSO
Typ Karnis-Profilfräser / Karniesfräser
Aufnahme Innengewinde M12 (IG M12)
Radien R 6,3 mm / R 6,3 mm
Durchmesser 37 mm
Anlauflager 12 mm
Nutzlänge 19 mm
Gesamtlänge 57 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Industrieller Standard für tiefe S-Profile: JSO Karniesfräser M12

Der HW-bestückte Karnis-Profilfräser von JSO mit M12-Innengewinde ist die ultimative Lösung für die stationäre Kantenbearbeitung im gewerblichen Bereich. Ausgestattet mit einem 12 mm Anlauflager und weiten 6,3 mm Radien, ermöglicht dieses Werkzeug das exakte Profilieren von massiven Bauteilen direkt am Werkstück mit höchster Prozesssicherheit.

  • Massive Gewindeaufnahme: Die M12-Verschraubung garantiert eine extrem belastbare und perfekt zentrierte Verbindung zur Maschinenspindel. Dies sorgt für maximale Rundlaufgenauigkeit und vibrationsfreies Fräsen bei hohen Vorschubgeschwindigkeiten.
  • Sichere Kantenführung: Das kugelgelagerte 12 mm Anlauflager erlaubt das exakte Abfahren komplexer Konturen ohne Parallelanschlag – ideal für die Serienfertigung von schweren Tischplatten, Gesimsen und Bilderrahmen.
  • Markantes Profildesign: Die Kombination der zwei 6,3 mm Radien (Karnies) erzeugt den typischen, tiefen S-Schwung, der Massivholzbauteilen eine beeindruckende plastische Tiefe verleiht.
  • HW-Industrieschneiden: Zwei hochpräzise Hartmetallschneiden (Z=2) garantieren maximale Standzeiten und sauberste Ergebnisse in Hart- und Weichholz sowie MDF.

Anwendungshinweis:

Dieser Fräser ist für den intensiven Dauereinsatz auf stationären Anlagen optimiert. Vor der Montage auf die M12-Gewindespindel sollten alle Kontaktflächen penibel gereignt werden. Ein exakter Sitz verhindert Rattermarken und minimiert den anschließenden Schleifaufwand am markanten Karnies-Profil erheblich.

Wartungs-Hinweis:
Prüfen Sie regelmäßig die Leichtgängigkeit des 12 mm Anlauflagers. Reinigen Sie den Fräser nach jedem Arbeitstag gründlich von Harzrückständen, um die Schärfe der tiefen S-Kontur langfristig zu erhalten und Brandmarken zu vermeiden.
