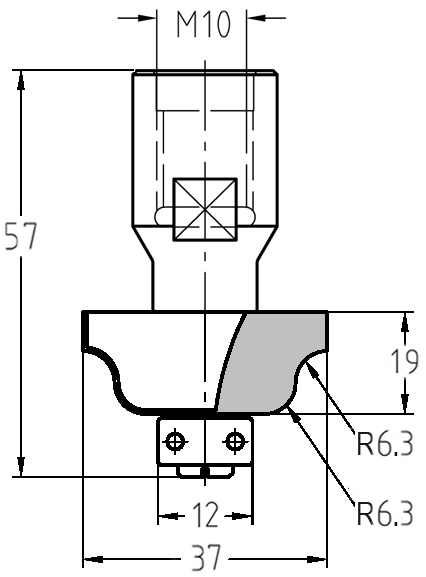

Maßzeichnung des Karnis-Profilfräsers: Details zu 37 mm Durchmesser, M10-Anschluss und dem markanten R 6,3 mm S-Profil.

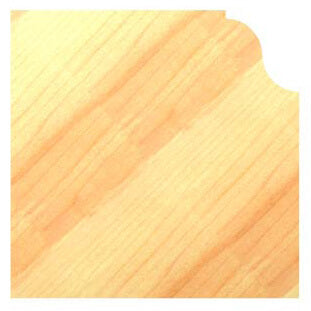

Beispiel einer tiefen Karnies-Profilkante mit Zierfalz – massives Design für hochwertige Tischkanten und Gesimse.

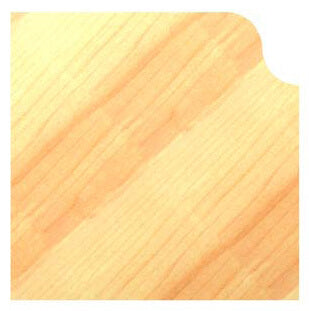

Darstellung eines S-Profils an einer massiven geschwungenen Kante, exakt geführt durch das 12 mm Anlauflager des JSO M10 Fräsers.

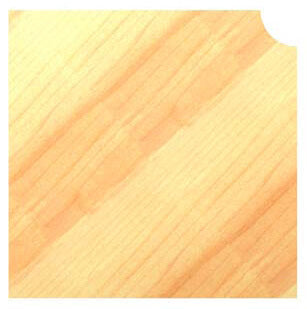

Detailansicht einer kombinierten Karnies-Fräsung – beeindruckendes Licht- und Schattenspiel durch die doppelten 6,3 mm Radien.

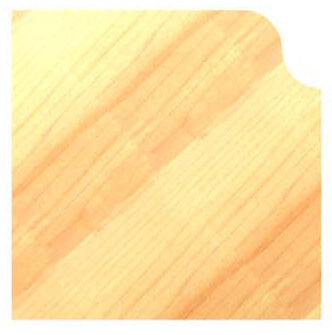

Beispiel einer industriell gefertigten Kantenleiste – absolut gleichmäßiges Karnies-Profilbild durch die stationäre M10-Gewindeaufnahme.
JSO Karnis-Profilfräser mit Hartmetall-Schneiden, M10-Innengewinde-Aufnahme und integriertem 12 mm Anlauflager für stationäre Aggregate.Maßzeichnung des Karnis-Profilfräsers: Details zu 37 mm Durchmesser, M10-Anschluss und dem markanten R 6,3 mm S-Profil.Beispiel einer tiefen Karnies-Profilkante mit Zierfalz – massives Design für hochwertige Tischkanten und Gesimse.Darstellung eines S-Profils an einer massiven geschwungenen Kante, exakt geführt durch das 12 mm Anlauflager des JSO M10 Fräsers.Detailansicht einer kombinierten Karnies-Fräsung – beeindruckendes Licht- und Schattenspiel durch die doppelten 6,3 mm Radien.Beispiel einer industriell gefertigten Kantenleiste – absolut gleichmäßiges Karnies-Profilbild durch die stationäre M10-Gewindeaufnahme.

Karnis-Profilfräser HW | R 6,35/6,35 mm | Ø 37 x 19 mm | Mit Anlauflager | IG M10 | GL 57 mm

JSOSKU: 24647-5-37263
Preis:
€99,00

Technische Daten

Marke JSO
Typ Karnis-Profilfräser / Karniesfräser
Aufnahme Innengewinde M10 (IG M10)
Radien R 6,35 mm / R 6,35 mm
Durchmesser 37 mm
Anlauflager 12 mm
Nutzlänge 19 mm
Gesamtlänge 57 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Stationäre Präzision für markante Profile: JSO Karniesfräser M10

Der HW-bestückte Karnis-Profilfräser von JSO mit M10-Innengewinde ist die professionelle Lösung für die stationäre Kantenbearbeitung. Ausgestattet mit einem 12 mm Anlauflager und großzügigen 6,3 mm Radien, ermöglicht dieses Werkzeug das exakte Profilieren von massiven Bauteilen direkt am Werkstück mit höchster Prozesssicherheit.

  • Sichere Gewindeaufnahme: Die M10-Verschraubung garantiert eine hochfeste und perfekt zentrierte Montage auf der Spindel. Dies sorgt für maximale Stabilität und ein vibrationsfreies Fräsbild selbst bei dem beachtlichen Durchmesser von 37 mm.
  • Exakte Kantenführung: Das integrierte 12 mm Anlauflager erlaubt das präzise Abfahren komplexer Konturen ohne Parallelanschlag. Ideal für die Serienfertigung von geschweiften Tischplatten, schweren Rahmen oder architektonischen Gesimsen.
  • Markantes S-Profil: Die Kombination aus zwei weiten 6,3 mm Radien (Karnies) erzeugt einen tiefen, harmonischen Schwung mit beeindruckender plastischer Wirkung.
  • Industrie-Qualität: Zwei hochpräzise Hartmetallschneiden (Z=2) garantieren maximale Standzeiten und sauberste Ergebnisse in Hart- und Weichholz sowie MDF.

Anwendungshinweis:

Dieser Fräser ist speziell für den Dauereinsatz in stationären Anlagen und spezialisierten Bearbeitungszentren optimiert. Vor der Montage auf die M10-Gewindespindel sollten alle Kontaktflächen penibel gereinigt werden. Ein absolut exakter Sitz verhindert Rattermarken und garantiert ein spiegelglattes Finish der tiefen Karnies-Profile.

Wartungs-Hinweis:
Prüfen Sie regelmäßig die Leichtgängigkeit des 12 mm Anlauflagers. Eine gründliche Reinigung der Schneiden mit Harzlöser bewahrt die präzise R 6,3 mm S-Geometrie und verhindert Brandspuren an der fertigen Werkstückkante.
