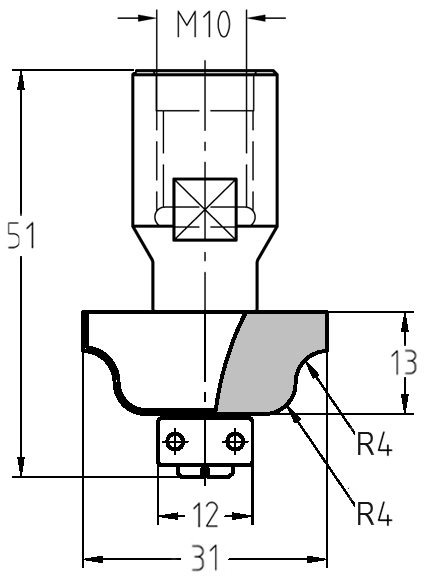

Maßzeichnung des Karnis-Profilfräsers: Details zu 31 mm Durchmesser, M10-Anschluss und dem harmonischen R 4,0 mm S-Profil.

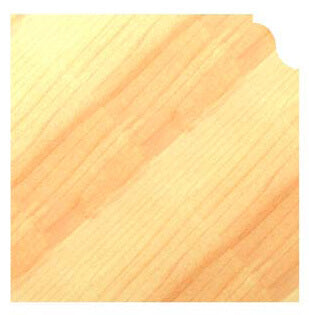

Beispiel einer Karnies-Profilkante mit dekorativem Zierfalz – klassisches Design für hochwertige Möbelkomponenten.

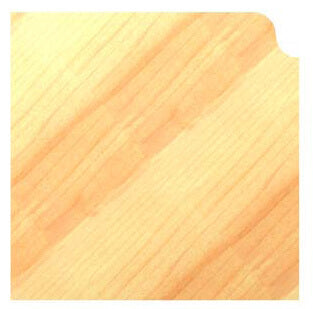

Darstellung eines S-Profils an einer geschwungenen Kante, exakt geführt durch das 12 mm Anlauflager des JSO M10 Fräsers.

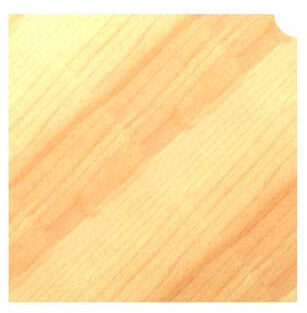

Detailansicht einer kombinierten Karnies-Fräsung – elegantes Licht- und Schattenspiel durch die doppelten 4,0 mm Radien.
JSO Karnis-Profilfräser mit Hartmetall-Schneiden, M10-Innengewinde-Aufnahme und integriertem 12 mm Anlauflager für stationäre Aggregate.Maßzeichnung des Karnis-Profilfräsers: Details zu 31 mm Durchmesser, M10-Anschluss und dem harmonischen R 4,0 mm S-Profil.Beispiel einer Karnies-Profilkante mit dekorativem Zierfalz – klassisches Design für hochwertige Möbelkomponenten.Darstellung eines S-Profils an einer geschwungenen Kante, exakt geführt durch das 12 mm Anlauflager des JSO M10 Fräsers.Detailansicht einer kombinierten Karnies-Fräsung – elegantes Licht- und Schattenspiel durch die doppelten 4,0 mm Radien.

Karnis-Profilfräser HW | R 4/4 mm | Ø 31 x 13 mm | Mit Anlauflager | IG M10 | GL 51 mm

JSOSKU: 24647-5-31040
Preis:
€133,50

Technische Daten

Marke JSO
Typ Karnis-Profilfräser / Karniesfräser
Aufnahme Innengewinde M10 (IG M10)
Radien R 4,0 mm / R 4,0 mm
Durchmesser 31 mm
Anlauflager 12 mm
Nutzlänge 13 mm
Gesamtlänge 51 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Stationäre Präzision für klassische S-Profile: JSO Karniesfräser M10

Der HW-bestückte Karnis-Profilfräser von JSO mit M10-Innengewinde ist die professionelle Lösung für die stationäre Kantenbearbeitung. Ausgestattet mit einem 12 mm Anlauflager, ermöglicht dieses Werkzeug das exakte Profilieren von geschweiften oder runden Bauteilen direkt am Werkstück mit höchster Rundlaufgenauigkeit.

  • Sichere Gewindeaufnahme: Die M10-Verschraubung garantiert eine hochfeste und perfekt zentrierte Montage auf der Spindel. Dies sorgt für maximale Stabilität und ein vibrationsfreies Fräsbild bei hohen Vorschubgeschwindigkeiten in der Serienfertigung.
  • Exakte Kantenführung: Das integrierte 12 mm Anlauflager erlaubt das präzise Abfahren der Kontur ohne Parallelanschlag. Ideal für die Bearbeitung von runden Tischplatten, geschweiften Rahmen oder komplexen Gesimsen.
  • Zeitloses Profildesign: Die Kombination der zwei 4,0 mm Radien (Karnies) erzeugt ein elegantes Lichtspiel und verleiht Massivholzbauteilen eine klassische, architektonische Tiefe.
  • Industrie-Qualität: Zwei hochpräzise Hartmetallschneiden (Z=2) bieten maximale Standzeiten und saubere Ergebnisse in Hart- und Weichholz sowie MDF.

Anwendungshinweis:

Dieser Fräser ist speziell für den Dauereinsatz in stationären Anlagen und spezialisierten Bearbeitungszentren optimiert. Vor der Montage auf die M10-Gewindespindel sollten alle Kontaktflächen penibel gereinigt werden. Ein absolut exakter Sitz verhindert Rattermarken und garantiert ein spiegelglattes Finish der Karnies-Profile.

Wartungs-Hinweis:
Prüfen Sie regelmäßig die Leichtgängigkeit des 12 mm Anlauflagers. Eine gründliche Reinigung der Schneiden mit Harzlöser bewahrt die präzise S-Geometrie und verhindert Brandspuren an der fertigen Werkstückkante.
