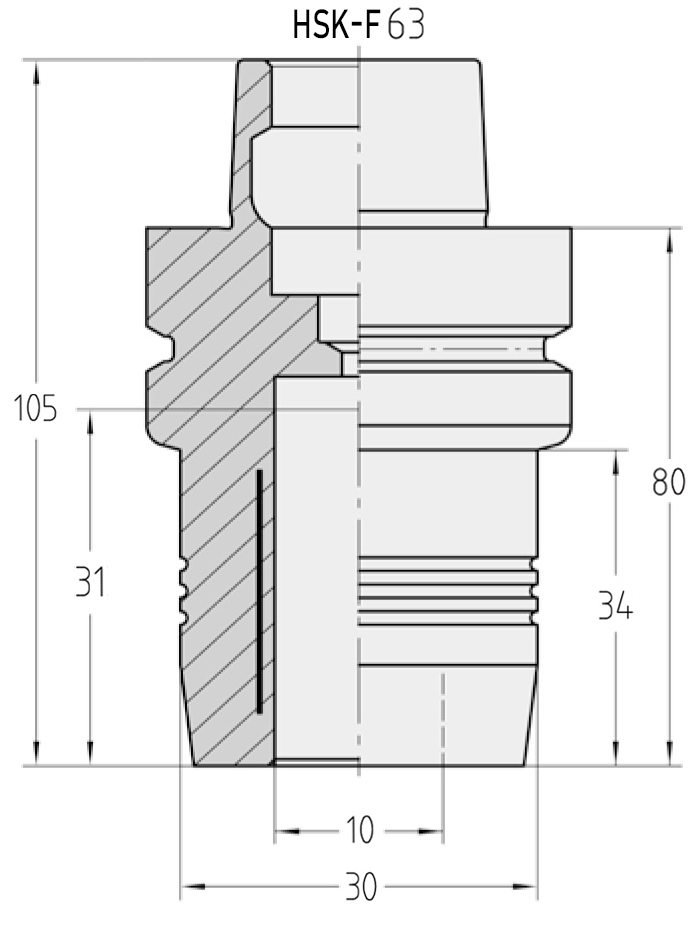

Technische Daten
| Marke | JSO |
| Typ | Hydro-Dehnspannfutter |
| Durchmesser | 30 mm |
| Einspannlänge | 31 mm |
| Freilegungslänge | 34 mm |
| Spannbohrung | 10 mm |
| Maschinenschnittstelle | HSK-F 63 |
| Auskraglänge | 80 mm |
| Gesamtlänge | 105 mm |
| Material | Gehärteter Werkzeugstahl |
Einsatzgebiete:
- Hochpräzise CNC-Bearbeitung: Optimal geeignet für das exakte Spannen von Werkzeugen mit zylindrischem Schaft auf modernen CNC-Fräszentren.
- Flexible Drehrichtung: Entwickelt für die verlässliche Drehmomentübertragung sowohl bei rechts- als auch bei linksdrehenden Fräsprozessen.
Beschreibung:

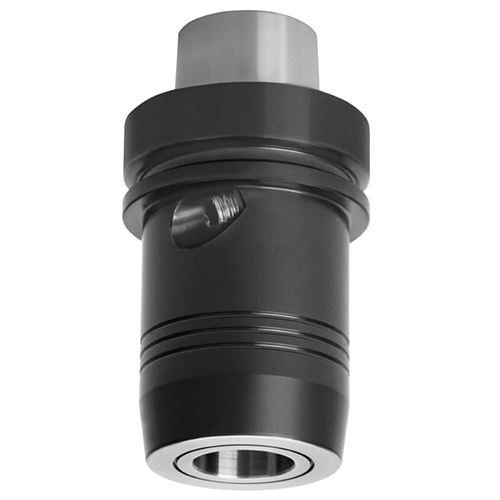

Das JSO Hydro-Dehnspannfutter repräsentiert höchste Fertigungsqualität für die anspruchsvolle CNC-Holz- und Kunststoffbearbeitung im Holzfräsershop. Der gehärtete und feinstgeschliffene Grundkörper kombiniert herausragende Verschleißfestigkeit mit einer perfekten Feinwuchtung für extrem hohe Drehzahlen bis zu n max = 25.000 min⁻¹. Das hydro-dehntechnische Funktionsprinzip garantiert ein absolut sicheres und zentrisches Spannen von VHW- sowie Stahlschäften mit höchster Wiederholgenauigkeit.
Die Geometrie mit einer HSK-F 63 Aufnahme und einem Bohrungsdurchmesser von 10 mm ist speziell für vibrationsarmes Arbeiten ausgelegt. Durch das integrierte Hydrauliksystem werden auftretende Schwingungen während des Zerspanungsprozesses effektiv gedämpft. Neben der exzellenten Rundlaufgenauigkeit von unter 0,003 mm bietet dieses Futter eine gesteigerte Klemmkraft für maximale Haltedruck-Stabilität selbst bei hohen Vorschubgeschwindigkeiten.
Im Einsatz überzeugt das Hydro-Dehnspannfutter durch ein erstklassiges Fräsbild ohne Rattermarken an der Werkstückkante. Die gleichmäßige Schnittkraftverteilung schont die Schneiden des eingesetzten Fräswerkzeugs spürbar, reduziert den Werkzeugverschleiß drastisch und verlängert die Standzeiten nachhaltig. Zudem ermöglicht die einfache Handhabung einen extrem schnellen Werkzeugwechsel im Werkstattalltag.
Achten Sie beim Einspannen darauf, den Druckanschluss stets bis zum spürbaren Anschlag festzuziehen, und spannen Sie das Futter niemals ohne eingeführten Werkzeugschaft, um Beschädigungen der internen Membran zu vermeiden.
