JSO Hartmetall (HW) Halbhohlkehl-Wendeplatte R 6,0 mm für Unitec-Systeme, großformatig (26 mm) und zweiseitig profiliert.

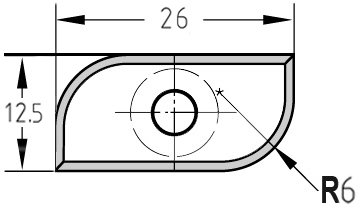

Maßzeichnung der Unitec-Halbhohlkehlplatte 26,0 x 12,5 x 1,5 mm mit Bemaßung des R 6,0 mm Hohlprofils und der Bohrung.
Detaildarstellung der zweiseitigen konkaven Profilierung (2x R6) zur Veranschaulichung der doppelten Nutzung im Unitec-Trägerwerkzeug.
JSO Hartmetall (HW) Halbhohlkehl-Wendeplatte R 6,0 mm für Unitec-Systeme, großformatig (26 mm) und zweiseitig profiliert.Maßzeichnung der Unitec-Halbhohlkehlplatte 26,0 x 12,5 x 1,5 mm mit Bemaßung des R 6,0 mm Hohlprofils und der Bohrung.Detaildarstellung der zweiseitigen konkaven Profilierung (2x R6) zur Veranschaulichung der doppelten Nutzung im Unitec-Trägerwerkzeug.

Halbhalbhohlkehl-Wendeplatte HW | R 6 mm | 26 x 12,5 x 1,5 mm | Unitec | 1-Loch | Zweiseitig profiliert

JSOSKU: 72145-6-00006
Preis:
€27,00

Technische Daten

Marke JSO
System Unitec-kompatibel (Große Ausführung)
Typ Halbhohlkehl-Wendeplatte / Profil-Wechselmesser
Material HW (Hartmetall / Wolframkarbid)
Abmessungen (L x B x s) 26,0 mm x 12,5 mm x 1,5 mm
Radius R = 6,0 mm
Profilierung Zweiseitig profiliert (Wendemesser)
Anzahl Bohrungen 1-Loch Ausführung (Systembohrung)
Verpackungseinheit 10 Stück pro Box

Präzise Hohlprofile für große Radien: JSO HW Halbhohlkehlplatte R6 (Unitec)

Diese robuste JSO Halbhohlkehl-Wendeplatte aus industriellem Hartmetall (HW) ist speziell für das großformatige Unitec-System konzipiert. Mit einem Radius von 6,0 mm ist sie das ideale Werkzeug für das Fräsen von konkaven Profilen und eleganten Kantenlösungen im Innenausbau.

  • Zweiseitig profiliert: Die Wendeplatte verfügt über zwei identische R6-Hohlprofile. Sobald eine Schneide ihre Verschleißgrenze erreicht hat, wird das Messer einfach um 180° gewendet. Dies garantiert die doppelte Einsatzdauer und eine hervorragende Wirtschaftlichkeit.
  • Stabiles 26 mm Format: Um den Radius von 6 mm vibrationsfrei abzubilden, nutzt diese Platte das größere Systemmaß von 26,0 x 12,5 mm. Dies sorgt für eine hohe Bruchsicherheit und ein ruhiges Laufverhalten auch bei hohem Materialabtrag.
  • Formschlüssige Unitec-Fixierung: Die präzise platzierte Systembohrung ermöglicht eine schnelle und exakte Positionierung im Trägerkörper. Ein manuelles Ausrichten der Profile entfällt komplett – die Platte sitzt sofort perfekt im Flugkreis.
  • Premium-Hartmetall: Die feinkörnige HW-Güte garantiert spiegelglatte Oberflächen in der Hohlkehle, ohne Brandmale oder Ausrisse, selbst in Hartholz und beschichteten Werkstoffen.
Anwendungshinweis:
Gerade bei Hohlprofilen wie dem R6 ist ein absolut sauberer Messersitz im Unitec-Grundkörper entscheidend. Reinigen Sie den Träger bei jedem Wendevorgang gründlich von Harz und Staub, um sicherzustellen, dass das Profil absolut fluchtend und ohne Versatz am Werkstück gefräst wird.
