JSO Hartmetall (HW) Halbhohlkehl-Wendeplatte R 5,0 mm für Unitec-Systeme, zweiseitig profiliert mit Systembohrung.

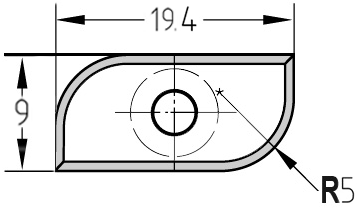

Maßzeichnung der Unitec-Halbhohlkehlplatte 19,4 x 9,0 x 1,5 mm mit Bemaßung des R 5,0 mm Hohlprofils.
Detaildarstellung der zweiseitigen Profilierung (konkav) zur Veranschaulichung der doppelten Nutzung des 5,0 mm Radius im Unitec-Träger.
JSO Hartmetall (HW) Halbhohlkehl-Wendeplatte R 5,0 mm für Unitec-Systeme, zweiseitig profiliert mit Systembohrung.Maßzeichnung der Unitec-Halbhohlkehlplatte 19,4 x 9,0 x 1,5 mm mit Bemaßung des R 5,0 mm Hohlprofils.Detaildarstellung der zweiseitigen Profilierung (konkav) zur Veranschaulichung der doppelten Nutzung des 5,0 mm Radius im Unitec-Träger.

Halbhalbhohlkehl-Wendeplatte HW | R 5 mm | 19,4 x 9 x 1,5 mm | Unitec | 1-Loch | Zweiseitig profiliert

JSOSKU: 72145-6-00005
Preis:
€23,75

Technische Daten

Marke JSO
System Unitec-kompatibel
Typ Halbhohlkehl-Wendeplatte / Profil-Wechselmesser
Material HW (Hartmetall / Wolframkarbid)
Abmessungen (L x B x s) 19,4 mm x 9,0 mm x 1,5 mm
Radius R = 5,0 mm
Profilierung Zweiseitig profiliert (Wendemesser)
Anzahl Bohrungen 1-Loch Ausführung (Systembohrung)
Verpackungseinheit 10 Stück pro Box

Präzise Hohlkehlen im System: JSO HW Halbhohlkehlplatte R5 (Unitec)

Diese spezialisierte JSO Halbhohlkehl-Wendeplatte aus industriellem Hartmetall (HW) ist die perfekte Lösung für das Unitec-System. Mit einem Radius von 5,0 mm ist sie speziell für das Fräsen von konkaven Profilen (Hohlkehlen) an Werkstückkanten oder zur Vorbereitung von Rundstabverbindungen konzipiert.

  • Zweiseitig profiliert: Die Wendeplatte verfügt über zwei identische Hohlkehl-Profile. Bei Verschleiß einer Schneidkante wird das Messer einfach um 180° gewendet. Dies garantiert die doppelte Standzeit und macht den Einsatz in der Produktion hocheffizient.
  • System-Passgenauigkeit: Dank der präzisen Maße von 19,4 x 9,0 mm und der exakt positionierten 1-Loch-Bohrung sitzt die Platte formschlüssig und vibrationsfrei im Unitec-Grundkörper.
  • Maximale Profiltreue: Das Wendeplatten-Prinzip sorgt für einen absolut konstanten Radius von 5,0 mm. Da die Messer gewechselt statt nachgeschärft werden, bleiben die Profile über die gesamte Produktionsdauer maßhaltig.
  • Premium-Hartmetall (HW): Die hochwertige HW-Güte garantiert saubere, ausrissfreie Schnitte in Massivholz, MDF, Kunststoffen und beschichteten Plattenwerkstoffen.
Profi-Tipp:
Halbhohlkehlmesser werden oft für die Herstellung von Klappverbindungen oder dekorativen Kantenabschlüssen genutzt. Achten Sie beim Einbau akribisch auf einen sauberen Messersitz im Unitec-Träger. Schon kleinste Verschmutzungen können dazu führen, dass die Hohlkehle nicht exakt mittig oder fluchtend gefräst wird.
