JSO Griffmuldenfräser mit Hartmetall-Schneiden und massiver M12-Innengewinde-Aufnahme für industrielle Fräsaggregate.

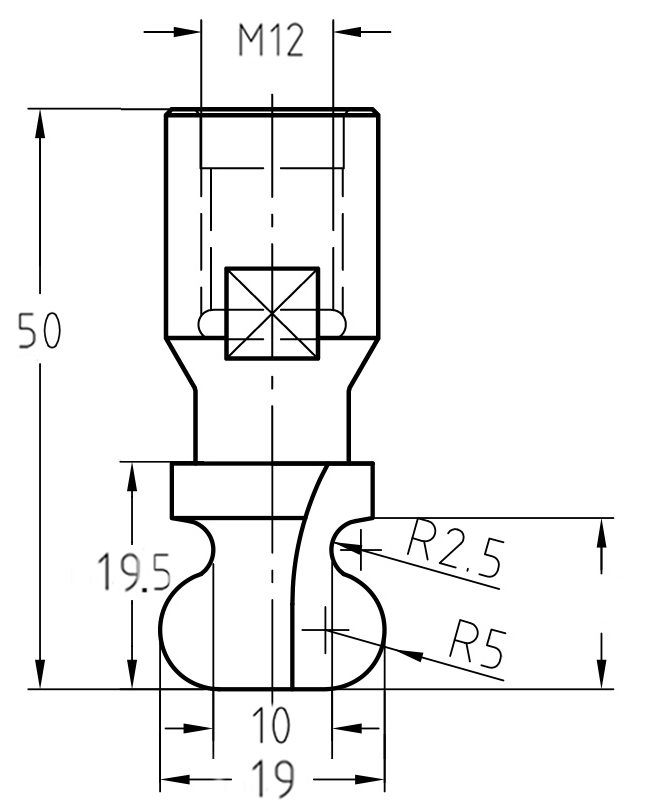

Maßzeichnung des Griffmuldenfräsers: Details zu 19 mm großem Durchmesser, 10 mm kleinem Durchmesser und dem M12-Anschluss.

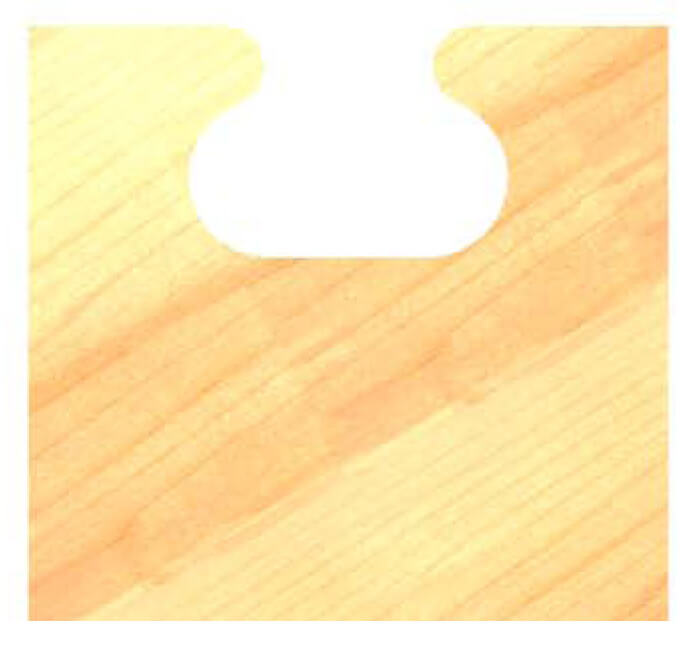

Beispiel einer stationär gefrästen Griffleiste an einer hochwertigen Schubladenfront – saubere Radienbildung durch R 2,5/5 mm.

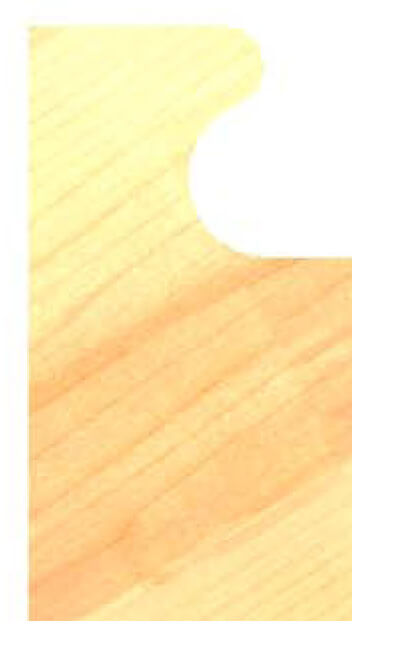

Querschnitt einer modernen Griffmulde, realisiert in der industriellen Serienfertigung mit dem JSO M12 Fräser.
JSO Griffmuldenfräser mit Hartmetall-Schneiden und massiver M12-Innengewinde-Aufnahme für industrielle Fräsaggregate.Maßzeichnung des Griffmuldenfräsers: Details zu 19 mm großem Durchmesser, 10 mm kleinem Durchmesser und dem M12-Anschluss.Beispiel einer stationär gefrästen Griffleiste an einer hochwertigen Schubladenfront – saubere Radienbildung durch R 2,5/5 mm.Querschnitt einer modernen Griffmulde, realisiert in der industriellen Serienfertigung mit dem JSO M12 Fräser.

Griffmuldenfräser HW | R 2,5/5 mm | Ø 19 x 14,5 mm | IG M12 | GL 50 mm

JSOSKU: 24788-5-19000
Preis:
€105,50

Technische Daten

Marke JSO
Typ Griffmuldenfräser / Handgrifffräser
Aufnahme Innengewinde M12 (IG M12)
Radien R 2,5 mm / R 5,0 mm
Großer Durchmesser 19 mm
Kleiner Durchmesser 10 mm
Nutzlänge 14,5 mm
Gesamtlänge 50 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Industrielle Prozesssicherheit für moderne Griffleisten: JSO M12

Der HW-bestückte Griffmuldenfräser von JSO mit M12-Innengewinde ist die High-End-Lösung für die stationäre Fertigung griffloser Möbelkonzepte. Dank der kombinierten Radiengeometrie von R 2,5 mm und R 5,0 mm erzeugt er ergonomisch optimierte Griffmulden mit höchster Präzision und Wiederholgenauigkeit.

  • Maximale Stabilität: Die M12-Verschraubung bietet die sicherste und stabilste Verbindung zur Maschinenspindel. Dies minimiert Vibrationen und sorgt für ein exzellentes Oberflächenfinish, was bei haptisch genutzten Griffmulden von entscheidender Bedeutung ist.
  • Ergonomische Geometrie: Der harmonische Übergang vom großen Durchmesser (19 mm) zum schlanken Hals (10 mm) ermöglicht eine Griffmulde, die sicher in der Hand liegt und gleichzeitig die Materialstärke der Front schont.
  • HW-Hochleistungsschneiden: Zwei präzisionsgeschliffene Hartmetallschneiden (Z=2) garantieren sauberste Ergebnisse in Massivholz, MDF sowie in beschichteten Plattenwerkstoffen.
  • Serienfertigung: Ideal für den Dauereinsatz in Bearbeitungszentren zur Herstellung durchgehender Griffleisten im modernen Küchendesign.

Anwendungshinweis:

Dieser Fräser ist für den professionellen, stationären Einsatz optimiert. Die M12-Aufnahme sorgt für einen perfekten Rundlauf, wodurch der Schleifaufwand im Inneren der Griffmulde massiv reduziert wird. Vor der Montage auf die Gewindespindel sollten alle Kontaktflächen penibel gereinigt werden, um einen absolut zentrischen Sitz zu garantieren.

Wartungs-Hinweis:
Reinigen Sie den Fräser regelmäßig von Harz und Staub, um die exakte Radiengeometrie zu bewahren. Da Griffmulden direkt haptisch wahrgenommen werden, sorgt eine scharfe Schneide für ein glattes Griffgefühl und eine perfekte Optik ohne Ausrisse.
