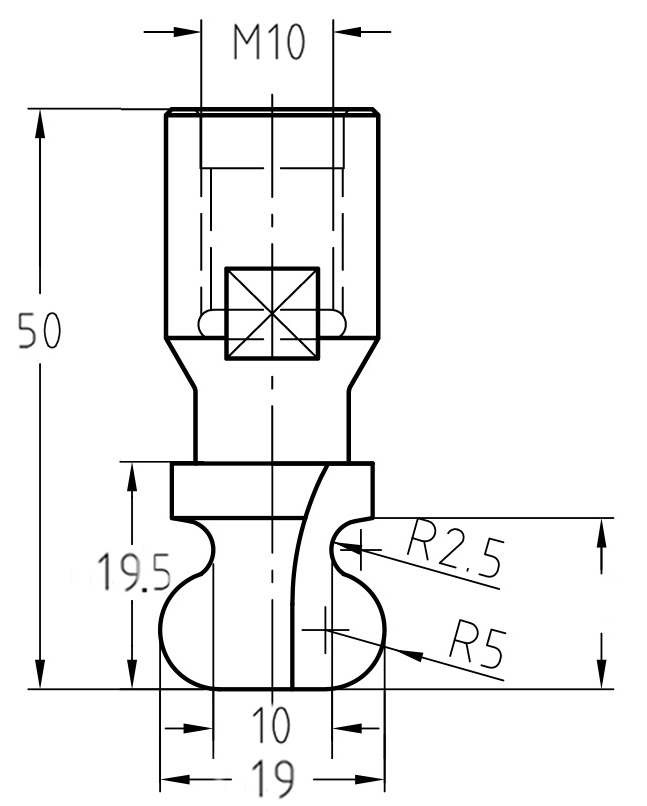

Maßzeichnung des Griffmuldenfräsers: Details zum 19 mm großen Durchmesser, 10 mm kleinen Durchmesser und dem M10-Anschluss.

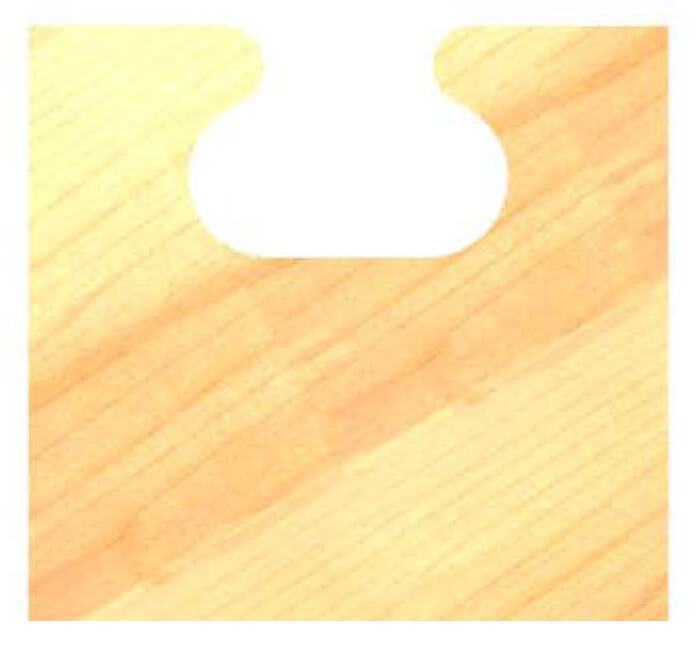

Beispiel einer stationär gefrästen Griffmulde an einer Schubladenfront – saubere Radienbildung durch R 2,5/5 mm Geometrie.

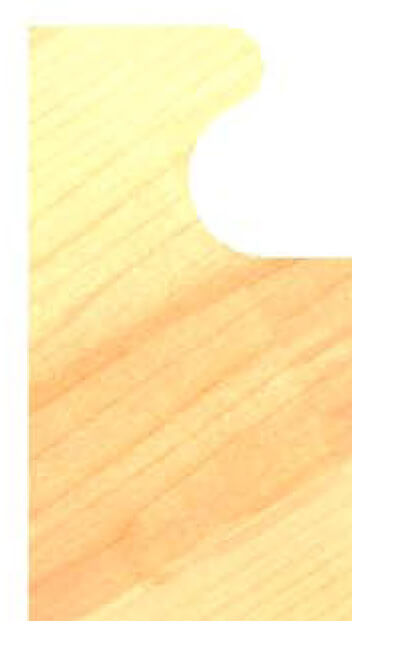

Querschnitt einer modernen Griffleiste, realisiert in der Serienfertigung mit dem JSO M10 Griffmuldenfräser.
JSO Griffmuldenfräser mit Hartmetall-Schneiden und M10-Innengewinde-Aufnahme für den stationären Einsatz.Maßzeichnung des Griffmuldenfräsers: Details zum 19 mm großen Durchmesser, 10 mm kleinen Durchmesser und dem M10-Anschluss.Beispiel einer stationär gefrästen Griffmulde an einer Schubladenfront – saubere Radienbildung durch R 2,5/5 mm Geometrie.Querschnitt einer modernen Griffleiste, realisiert in der Serienfertigung mit dem JSO M10 Griffmuldenfräser.

Griffmuldenfräser HW | R 2,5/5 mm | Ø 19 x 14,5 mm | IG M10 | GL 50 mm

JSOSKU: 24787-5-19000
Preis:
€105,50

Technische Daten

Marke JSO
Typ Griffmuldenfräser / Handgrifffräser
Aufnahme Innengewinde M10 (IG M10)
Radien R 2,5 mm / R 5,0 mm
Großer Durchmesser 19 mm
Kleiner Durchmesser 10 mm
Nutzlänge 14,5 mm
Gesamtlänge 50 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Stationäre Präzision für grifflose Designs: JSO Griffmuldenfräser M10

Der HW-bestückte Griffmuldenfräser von JSO mit M10-Innengewinde ist die professionelle Lösung für die stationäre Fertigung moderner Möbelkomponenten. Mit seiner kombinierten Radiengeometrie von R 2,5 mm und R 5,0 mm ermöglicht er die effiziente Herstellung ergonomischer Griffmulden direkt in der Werkstückkante.

  • Sichere Gewindeaufnahme: Die M10-Verschraubung garantiert eine hochfeste und perfekt zentrierte Montage auf der Maschinenspindel. Dies sorgt für maximale Rundlaufgenauigkeit und ein vibrationsfreies Fräsbild in der Serienfertigung.
  • Optimierte Ergonomie: Der fließende Übergang vom großen Durchmesser (19 mm) zum schlanken kleinen Durchmesser (10 mm) erzeugt eine haptisch überzeugende Griffmulde, die einen sicheren Halt bei minimalistischer Optik bietet.
  • Industrie-Qualität: Zwei präzisionsgeschliffene Hartmetallschneiden (Z = 2) garantieren eine hohe Standzeit und sauberste Ergebnisse in Massivholz, MDF und beschichteten Plattenwerkstoffen.
  • Prozesssicherheit: Speziell entwickelt für den Einsatz in spezialisierten Bearbeitungszentren und stationären Fräseinrichtungen zur Herstellung durchgehender Griffleisten.

Anwendungshinweis:

Dieser Fräser ist optimal für die industrielle Kantenbearbeitung geeignet. Durch die zentrierte M10-Aufnahme werden Rattermarken minimiert, was den Schleifaufwand in den Radien massiv reduziert. Vor der Montage sollten das Gewinde und die Planflächen der Aufnahme penibel gereinigt werden, um die volle Präzision des Werkzeugs auszuschöpfen.

Wartungs-Hinweis:
Reinigen Sie den Fräser regelmäßig von Harz- und Staubrückständen. Da Griffmulden haptische Funktionsflächen sind, ist eine scharfe Schneide unerlässlich, um ein glattes, angenehmes Griffgefühl direkt nach dem Fräsvorgang zu gewährleisten.
