JSO Griffmuldenfräser mit Hartmetall-Schneiden und 8 mm Schaft – großformatige Ausführung für tiefe S-Profil-Griffleisten.

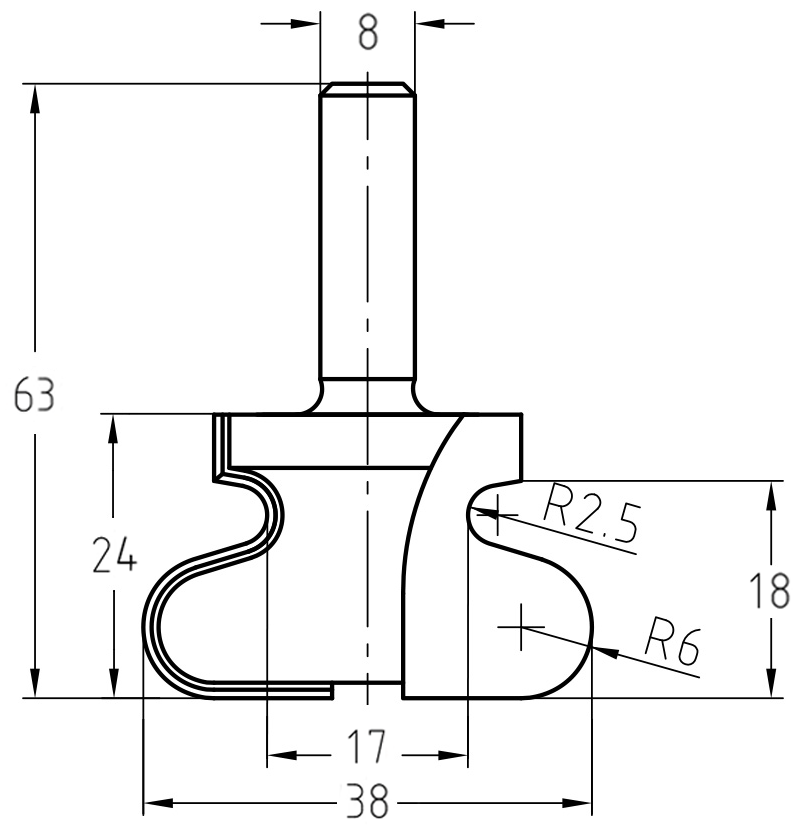

Maßzeichnung des Griffmuldenfräsers: Details zum großen Durchmesser von 38 mm, dem kleinen Durchmesser von 17 mm und den kombinierten Radien.

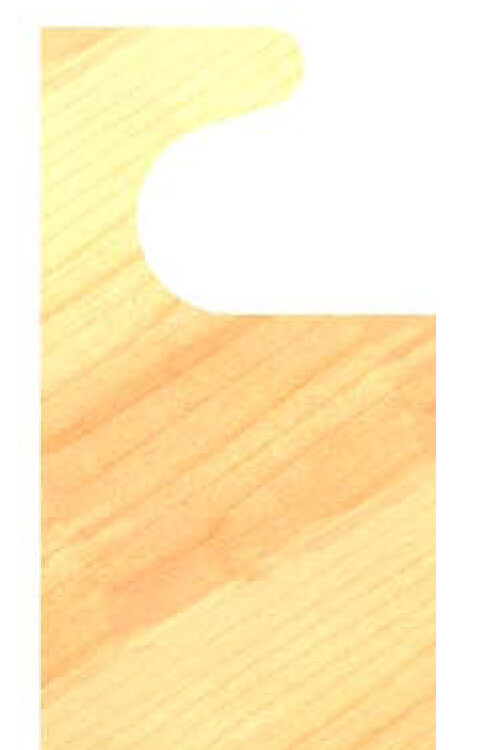

Beispiel einer tief gefrästen Griffmulde an einer massiven Schubladenfront – zeigt den ergonomischen Schwung der R 2,5/6 mm Geometrie.

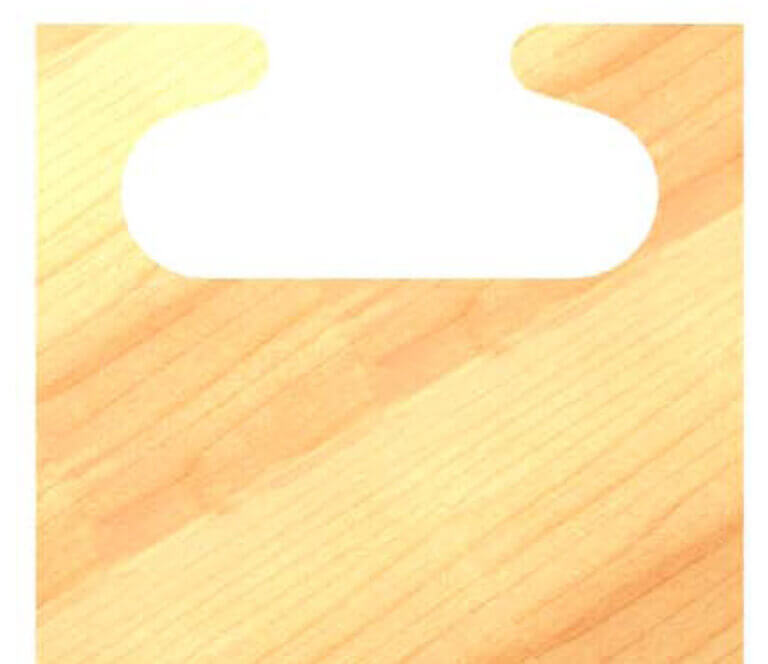

Querschnitt einer modernen, breiten Griffleiste in einer MDF-Front, realisiert mit dem großformatigen JSO Fräser.
JSO Griffmuldenfräser mit Hartmetall-Schneiden und 8 mm Schaft – großformatige Ausführung für tiefe S-Profil-Griffleisten.Maßzeichnung des Griffmuldenfräsers: Details zum großen Durchmesser von 38 mm, dem kleinen Durchmesser von 17 mm und den kombinierten Radien.Beispiel einer tief gefrästen Griffmulde an einer massiven Schubladenfront – zeigt den ergonomischen Schwung der R 2,5/6 mm Geometrie.Querschnitt einer modernen, breiten Griffleiste in einer MDF-Front, realisiert mit dem großformatigen JSO Fräser.

Griffmuldenfräser HW | R 2,5/6 mm | Ø 38 x 18 mm | S 8 | GL 63 mm

JSOSKU: 24333-5-38000
Preis:
€175,50

Technische Daten

Marke JSO
Typ Griffmuldenfräser / Handgrifffräser
Aufnahme Schaft 8 mm
Radien R 2,5 mm / R 6,0 mm
Großer Durchmesser 38 mm
Kleiner Durchmesser 17 mm
Nutzlänge 18 mm
Gesamtlänge 63 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Großformatige Griffgeometrien für maximalen Komfort: JSO Griffmuldenfräser

Der HW-bestückte Griffmuldenfräser von JSO mit 8 mm Schaft ist die ideale Lösung für die Fertigung markanter, griffloser Fronten im modernen Möbelbau. Mit einer kombinierten Radiengeometrie von R 2,5 mm und R 6,0 mm erzeugt dieser Fräser besonders ergonomische und tiefe Griffmulden, die haptisch und optisch auf ganzer Linie überzeugen.

  • Prägnante Abmessungen: Mit einem großen Durchmesser von 38 mm und einem kleinen Durchmesser von 17 mm schafft dieser Fräser eine Griffmulde, die auch bei schwereren Auszügen einen sicheren und komfortablen Zugriff ermöglicht.
  • Vibrationsarmes Arbeiten: Der 8 mm Schaft sorgt für die nötige Stabilität, um die breite Profilgeometrie präzise und laufruhig in das Material zu führen.
  • Industrie-Hartmetall: Zwei hochpräzise Hartmetallschneiden (Z=2) garantieren sauberste Ergebnisse und eine hohe Standzeit in Massivholz, MDF sowie in beschichteten Plattenwerkstoffen.
  • Minimalistisches Design: Durchgehende Griffprofile verleihen Küchenfronten und Schranktüren ein klares, architektonisches Erscheinungsbild ohne störende Hardware.

Anwendungshinweis:

Aufgrund des großen Durchmessers von 38 mm empfehlen wir dringend den Einsatz in einer stationären Vorrichtung oder einem Frästisch mit Parallelanschlag. Dies gewährleistet eine absolut gerade Linienführung. Um eine perfekte Oberflächengüte zu erzielen, sollte das Profil in zwei Durchgängen (Vorschnitt und Schlichtgang) gefräst werden, um Brandspuren in den tiefen Radien zu vermeiden.

Wartungs-Hinweis:
Reinigen Sie den Fräser regelmäßig von Harzrückständen, um die Schärfe der R 6,0 mm Kurve zu erhalten. Da Griffmulden haptische Funktionsflächen sind, sorgt eine scharfe Schneide für die nötige Glätte im Inneren der Mulde und ein angenehmes Griffgefühl.
