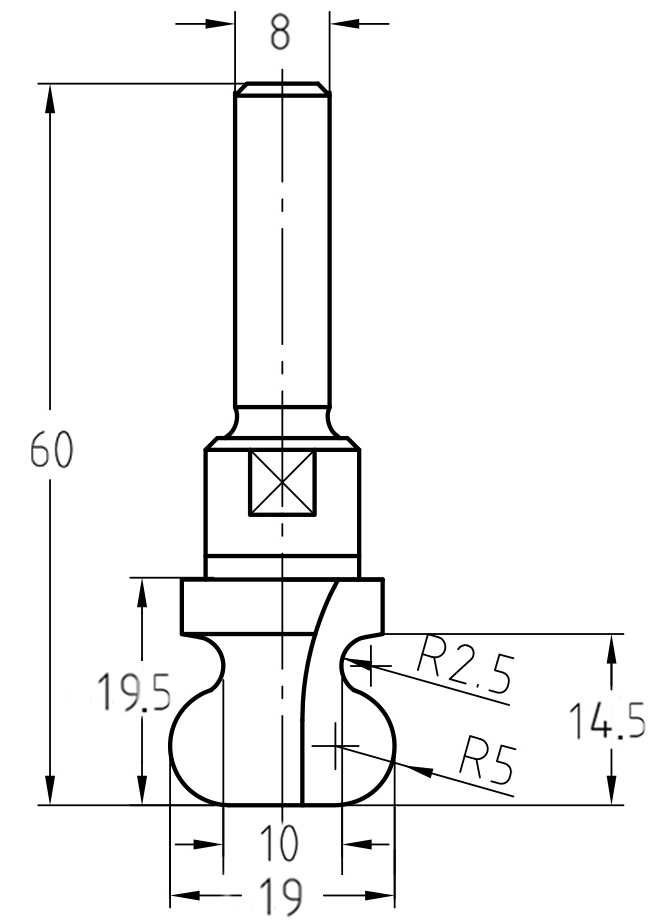

Maßzeichnung des Griffmuldenfräsers: Details zum großen Durchmesser von 19 mm, dem kleinen Durchmesser von 10 mm und den kombinierten Radien.

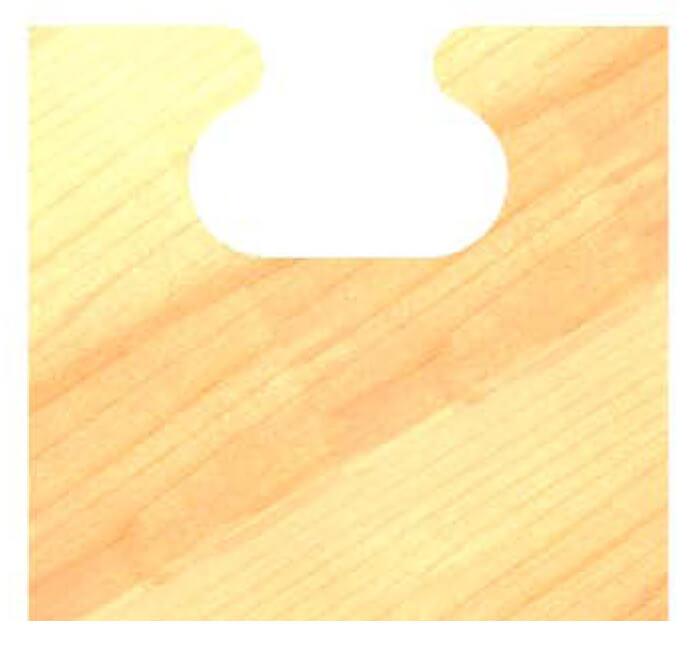

Beispiel einer gefrästen Griffleiste an einer massiven Schranktür – zeigt den ergonomischen Schwung der R 2,5/5 mm Geometrie.

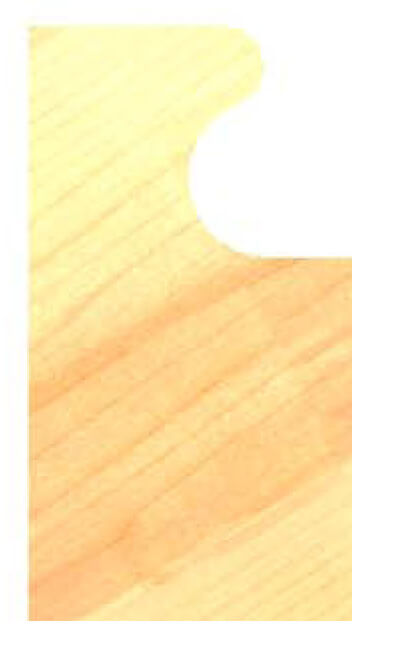

Querschnitt einer modernen Griffmulde in einer MDF-Front, realisiert mit dem stabilen JSO 8 mm Fräser.
JSO Griffmuldenfräser mit Hartmetall-Schneiden und 8 mm Schaft – robuste Ausführung für präzise, gefräste Griffleisten.Maßzeichnung des Griffmuldenfräsers: Details zum großen Durchmesser von 19 mm, dem kleinen Durchmesser von 10 mm und den kombinierten Radien.Beispiel einer gefrästen Griffleiste an einer massiven Schranktür – zeigt den ergonomischen Schwung der R 2,5/5 mm Geometrie.Querschnitt einer modernen Griffmulde in einer MDF-Front, realisiert mit dem stabilen JSO 8 mm Fräser.

Griffmuldenfräser HW | R 2,5/5 mm | Ø 19 x 14,5 mm | S 8 | GL 60 mm

JSOSKU: 24783-5-19000
Preis:
€105,50

Technische Daten

Marke JSO
Typ Griffmuldenfräser / Handgrifffräser
Aufnahme Schaft 8 mm
Radien R 2,5 mm / R 5,0 mm
Großer Durchmesser 19 mm
Kleiner Durchmesser 10 mm
Nutzlänge 14,5 mm
Gesamtlänge 60 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Elegante Griffgeometrien mit erhöhter Stabilität: JSO Griffmuldenfräser S 8

Der HW-bestückte Griffmuldenfräser von JSO mit 8 mm Schaft ist die ideale Wahl für die Fertigung hochwertiger, griffloser Möbelfronten. Durch die Kombination der Radien R 2,5 mm und R 5,0 mm entstehen ergonomische Griffleisten, die direkt in das Material gefräst werden und ein minimalistisches Küchendesign perfekt unterstützen.

  • Vibrationsarmes Arbeiten: Der stabile 8 mm Schaft bietet im Vergleich zur kleineren Variante eine höhere Steifigkeit. Dies sorgt für eine exzellente Oberflächengüte in der Griffmulde und minimiert den Nachbearbeitungsaufwand.
  • Durchdachte Formgebung: Der Übergang vom großen Durchmesser (19 mm) zum schlanken kleinen Durchmesser (10 mm) schafft eine Griffmulde, die haptisch überzeugt und gleichzeitig die Stabilität der Möbelfront bewahrt.
  • Präzise HW-Schneiden: Zwei hochpräzise Hartmetallschneiden (Z=2) garantieren saubere, ausrissfreie Profile in Massivholz (Hart- und Weichholz) sowie in MDF und beschichteten Plattenwerkstoffen.
  • Moderne Ästhetik: Durchgehende Griffprofile verleihen Schranktüren und Schubladen ein architektonisch klares Erscheinungsbild ohne störende Beschläge.

Anwendungshinweis:

Wir empfehlen den Einsatz dieses Fräsers vorzugsweise stationär im Frästisch mit einem exakt eingestellten Parallelanschlag. Dies sichert eine absolut geradlinige Führung über die gesamte Werkstücklänge. Für ein spiegelglattes Finish in Hartholz empfiehlt es sich, das Profil in zwei Durchgängen (Vorschnitt und Schlichtgang) zu fräsen.

Wartungs-Hinweis:
Reinigen Sie den Fräser regelmäßig von Harz und Staub. Da die gefrästen Mulden oft in Augenhöhe liegen, ist eine scharfe Schneidkante essenziell, um ein perfektes, schleiffreies Ergebnis direkt aus der Maschine zu erhalten.
