JSO Griffmuldenfräser mit Hartmetall-Schneiden und 6 mm Schaft – spezialisiert auf die Fertigung ergonomischer Griffleisten.

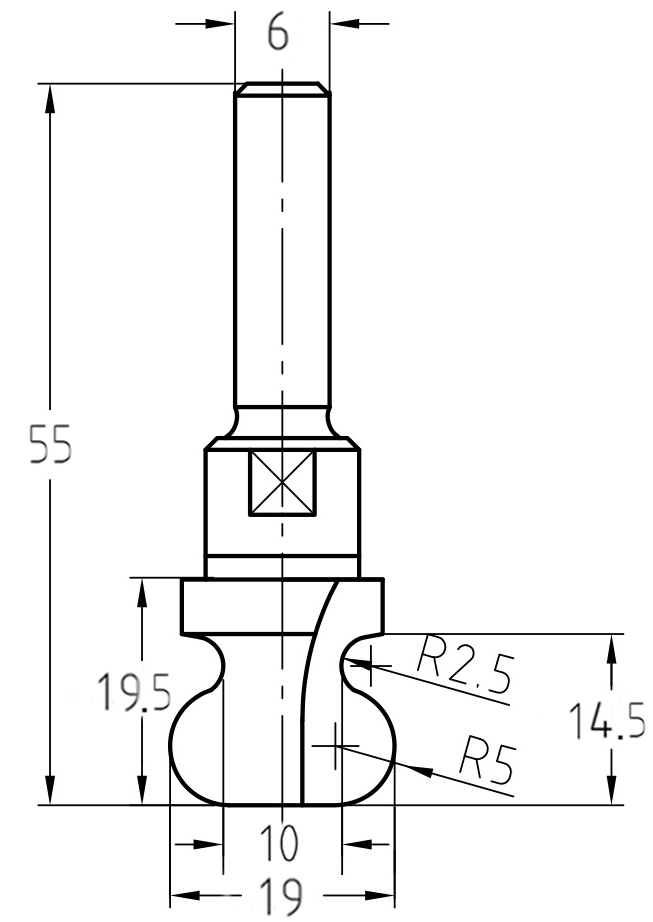

Maßzeichnung des Griffmuldenfräsers: Details zum großen Durchmesser von 19 mm, dem kleinen Durchmesser von 10 mm und den Radien R 2,5/5 mm.

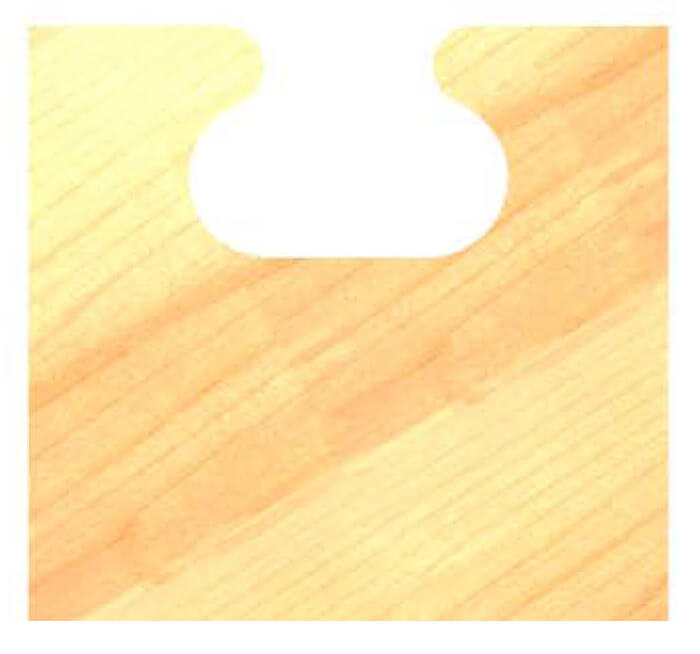

Beispiel einer gefrästen Griffmulde an einer Schubladenfront – zeigt den fließenden Übergang der Radien für optimalen Halt.

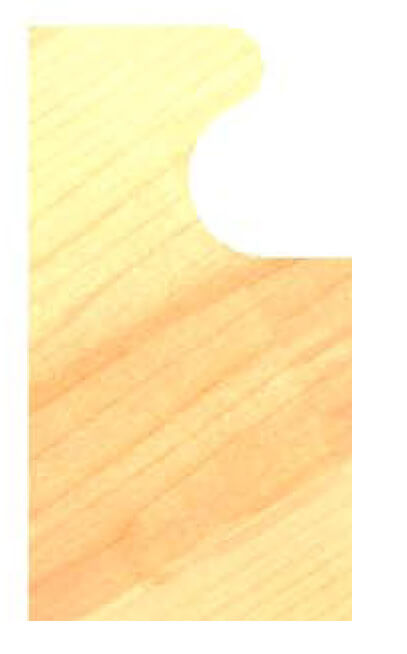

Querschnitt einer modernen Griffleiste in einer Massivholzfront, realisiert mit dem JSO Griffmuldenfräser.
JSO Griffmuldenfräser mit Hartmetall-Schneiden und 6 mm Schaft – spezialisiert auf die Fertigung ergonomischer Griffleisten.Maßzeichnung des Griffmuldenfräsers: Details zum großen Durchmesser von 19 mm, dem kleinen Durchmesser von 10 mm und den Radien R 2,5/5 mm.Beispiel einer gefrästen Griffmulde an einer Schubladenfront – zeigt den fließenden Übergang der Radien für optimalen Halt.Querschnitt einer modernen Griffleiste in einer Massivholzfront, realisiert mit dem JSO Griffmuldenfräser.

Griffmuldenfräser HW | R 2,5/5 mm | Ø 19 x 14,5 mm | S 6 | GL 55 mm

JSOSKU: 24781-5-19000
Preis:
€105,50

Technische Daten

Marke JSO
Typ Griffmuldenfräser / Handgrifffräser
Aufnahme Schaft 6 mm
Radien R 2,5 mm / R 5,0 mm
Großer Durchmesser 19 mm
Kleiner Durchmesser 10 mm
Nutzlänge 14,5 mm
Gesamtlänge 55 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Elegante Griffgeometrien ohne Beschläge: JSO Griffmuldenfräser

Der HW-bestückte Griffmuldenfräser von JSO ist die professionelle Lösung für moderne, grifflose Küchendesigns und minimalistische Möbelstücke. Mit seiner kombinierten Radiengeometrie von R 2,5 mm und R 5,0 mm erzeugt er ergonomisch perfekt geformte Eingriffe direkt im Material, die sowohl optisch dezent als ook haptisch overtuigend zijn.

  • Optimierte Geometrie: Der fließende Übergang vom großen Durchmesser (19 mm) zum schlanken kleinen Durchmesser von 10 mm ermöglicht eine präzise ausgeformte Griffmulde. Dies bietet genügend Grifftiefe bei maximaler Stabilität der Front.
  • Modernes Design: Ideal für die Herstellung von durchgehenden Griffleisten an Schubladen oder Schranktüren aus Massivholz, MDF und beschichteten Plattenwerkstoffen.
  • Höchste Präzision: Twee precisiegeslepen hardmetalen snijkanten (Z=2) garanderen een zuiver snijbeeld en minimaliseren het schuurwerk in de uitsparing.
  • Kompakte Aufnahme: De 6 mm schacht maakt gebruik op handbediende bovenfrezen en in stationaire opstellingen mogelijk.

Anwendungshinweis:

Für ein perfektes Ergebnis sollte der Fräser stationär im Frästisch mit einem exakt eingestellten Parallelanschlag verwendet werden. Dies garantiert eine absolut gerade Linienführung über die gesamte Frontbreite. Bei der Bearbeitung von Hartholz empfiehlt es sich, die Mulde in zwei Schritten zu fräsen (Vorschnitt und Schlichtgang), um eine makellose Oberflächengüte in den Radien zu erzielen.

Wartungs-Hinweis:
Reinigen Sie den Fräser nach der Arbeit gründlich von Staub und Harz. Da Griffmulden oft in direkt sichtbaren Bereichen liegen, sorgt eine scharfe Schneide für ein ausrissfreies Ergebnis, das die natürliche Holzmaserung perfekt zur Geltung bringt.
