JSO Hartmetall-Fasefräser 15 Grad, zweischneidig (Z=2), ohne Anlauflager mit M10 Innengewinde-Aufnahme.

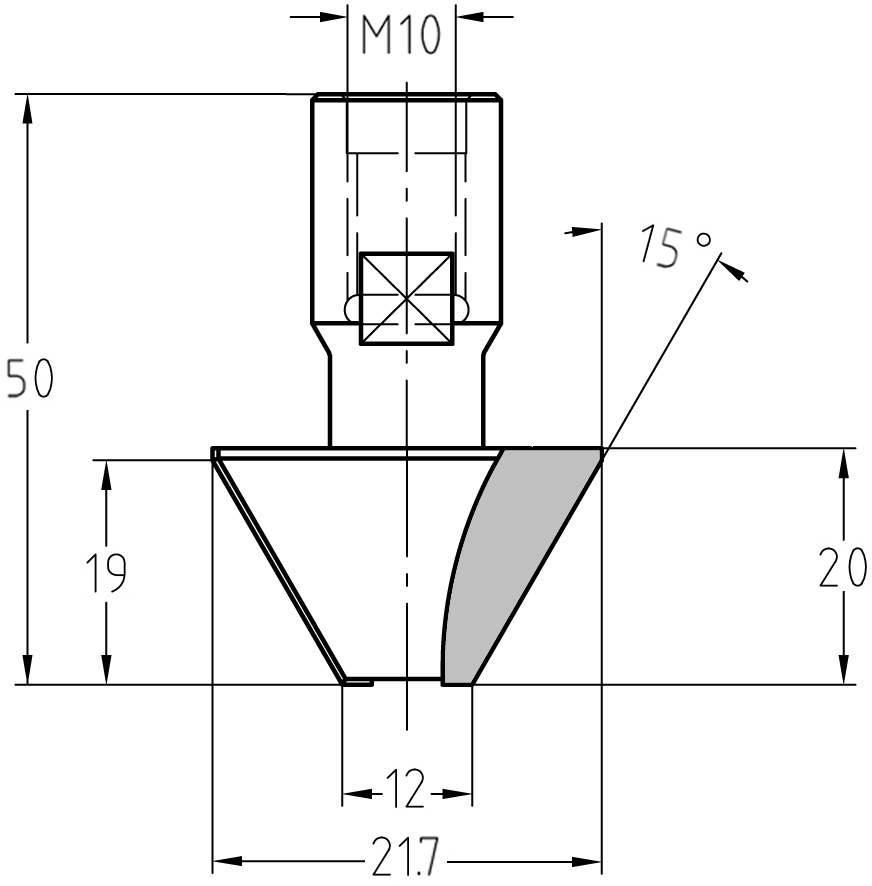

Maßzeichnung Fasefräser 15 Grad: Oberer Durchmesser 21,7 mm, unterer Durchmesser 12 mm, Faselänge 19 mm, M10-Aufnahme.
Detailansicht der M10 Innengewinde-Aufnahme des Fasefräsers für den Einsatz auf stationären Maschinenspindeln.
JSO Hartmetall-Fasefräser 15 Grad, zweischneidig (Z=2), ohne Anlauflager mit M10 Innengewinde-Aufnahme.Maßzeichnung Fasefräser 15 Grad: Oberer Durchmesser 21,7 mm, unterer Durchmesser 12 mm, Faselänge 19 mm, M10-Aufnahme. Detailansicht der M10 Innengewinde-Aufnahme des Fasefräsers für den Einsatz auf stationären Maschinenspindeln.

Fasefräser HW | ∠ 15° | Ø 21,7 x 20/19 mm | Ohne Anlauflager | IG M10 | GL 50 mm

JSOSKU: 24557-5-00015
Preis:
€62,00

Technische Daten

Marke JSO
Typ Fasefräser
Winkel 15°
Aufnahme  M10 Innengewinde
Oberer Durchmesser 21,7 mm
Unterer Durchmesser 12 mm
Nutzlänge 20 mm
Faselänge 19 mm
Anlauflager Ohne Anlauflager
Gesamtlänge 50 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Einsatzgebiete:

  • Stationäranlagen mit Gewindespindel: Optimiert für den Einsatz auf schweren Stationärmaschinen, die eine hochfeste M10-Gewindeverbindung für maximale mechanische Steifigkeit fordern.
  • Flache Winkelprofile: Erzeugung von eleganten, dezenten 15°-Fasen an Möbelkanten und massiven Paneelen im hochwertigen Innenausbau.
  • Serienfertigung: Höchste Standzeit und absolute Laufruhe beim Fräsen von flach abfallenden Zierprofilen oder Sichtfugen in Massivholz und Holzwerkstoffen.

Beschreibung:

Industrielle Stabilität für feine Konturen: Dieser Hartmetall-Fasefräser mit einem flachen Winkel von 15° wurde speziell für Maschinen mit einer M10 Innengewinde-Aufnahme entwickelt. Diese hochstabile Schraubverbindung garantiert einen vibrationsfreien Rundlauf und eine perfekte Zentrierung auf der Maschinenspindel, was sich unmittelbar in einem überlegenen Oberflächenfinish widerspiegelt.

Die Ausführung ohne Anlauflager bietet Ihnen volle Flexibilität bei der Wahl der Frästiefe und der Führung entlang eines Anschlags. Mit einem oberen Durchmesser von 21,7 mm und einer Faselänge von 19 mm lassen sich moderne, flache Profile realisieren, die markante Design-Akzente setzen. Die zwei hochwertigen HW-Schneiden (Z = 2) sorgen für präzise Ergebnisse in allen Hölzern und abrasiven Plattenwerkstoffen.

Setzen Sie auf diese bewährte Profilösung von JSO für Ihre 15-Grad-Fasen, die durch extreme Belastbarkeit, konstante Maße und professionelle Performance im täglichen Werkstatteinsatz überzeugt.

Anwendungshinweis:
Prüfen Sie vor der Montage die Sauberkeit des M10-Gewindes an der Maschinenspindel. Ein fester, rückstandsfreier Sitz ist die Voraussetzung für einen vibrationsfreien Rundlauf und maximale Präzision bei der Erzeugung Ihrer 15° Fasenprofile.
