JSO Hartmetall-Fasefräser 15 Grad mit 12,7 mm Anlauflager, Ø 21,7 mm und M10 Innengewinde-Aufnahme.

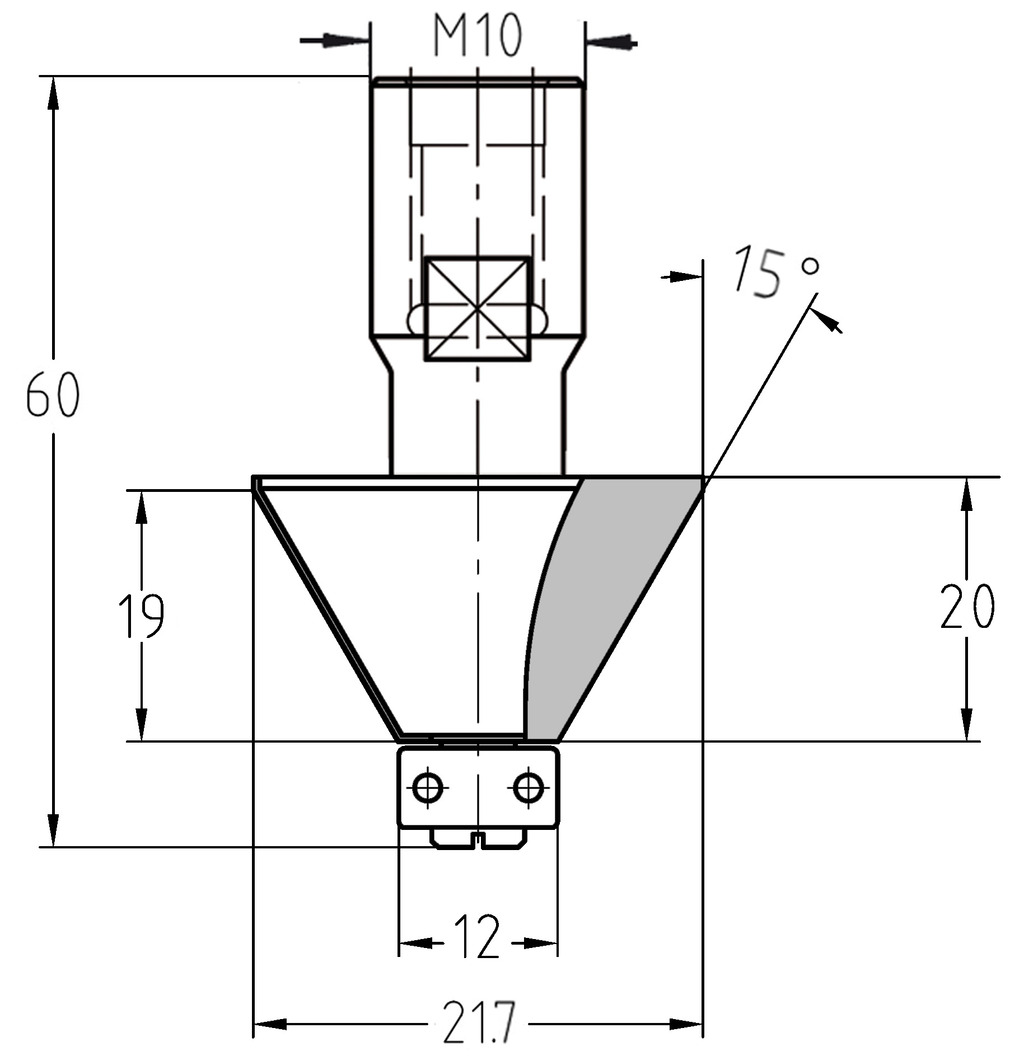

Maßzeichnung Fasefräser 15 Grad mit Lager: Durchmesser 21,7 mm, Anlauflager 12,7 mm, Nutzlänge 20 mm, M10-Anschluss.
Ansicht der industriellen M10 Innengewinde-Aufnahme des 15-Grad-Fasefräsers zur stationären Montage.
JSO Hartmetall-Fasefräser 15 Grad mit 12,7 mm Anlauflager, Ø 21,7 mm und M10 Innengewinde-Aufnahme.Maßzeichnung Fasefräser 15 Grad mit Lager: Durchmesser 21,7 mm, Anlauflager 12,7 mm, Nutzlänge 20 mm, M10-Anschluss. Ansicht der industriellen M10 Innengewinde-Aufnahme des 15-Grad-Fasefräsers zur stationären Montage.

Fasefräser HW | ∠ 15° | Ø 21,7 x 20/19 mm | Mit Anlauflager | IG M10 | GL 60 mm

JSOSKU: 24567-5-22015
Preis:
€71,50

Technische Daten

Marke JSO
Typ Fasefräser
Winkel 15°
Aufnahme  M10 Innengewinde
Durchmesser 21,7 mm
Anlauflager 12 mm
Nutzlänge 20 mm
Faselänge 19 mm
Gesamtlänge 60 mm
Schneiden Z = 2
Schneidstoff Hartmetall (HW)

Einsatzgebiete:

  • Stationäre Holzbearbeitung: Optimiert für den Einsatz auf Maschinen mit M10-Gewindespindelanschluss.
  • Flache Design-Fasen: Ideal für elegante 15°-Kantenabschlüsse an Leisten, Rahmen und massiven Plattenwerkstoffen.
  • Geführte Konturbearbeitung: Das 12 mm Anlauflager ermöglicht präzises Abkanten entlang der Werkstückform ohne zusätzliche Führungsschienen.

Beschreibung:

Spezialwerkzeug für stationäre Präzision: Dieser Hartmetall-Fasefräser mit einem flachen Winkel von 15° ist für die direkte Montage auf Spindeln mit M10 Innengewinde konzipiert. Die Gewindeaufnahme sorgt für einen zentrischen Sitz und höchste mechanische Stabilität bei der Bearbeitung.

Dank des integrierten 12 mm Anlauflagers lässt sich der Fräser exakt am Werkstück entlangführen, was einen gleichmäßigen Materialabtrag garantiert. Mit einem Durchmesser von 21,7 mm und einer Faselänge von 19 mm eignet sich dieser Fräser hervorragend für moderne, filigrane Kantenoptiken. Die zwei HW-Schneiden (Z = 2) in JSO-Industriequalität gewährleisten dabei höchste Oberflächengüte und lange Standzeiten in Massivholz und Plattenmaterialien.

Verlassen Sie sich auf diese professionelle Lösung für Ihre stationären Anlagen, wenn es auf präzise 15-Grad-Fasen ankommt.

Anwendungshinweis:
Prüfen Sie vor der Montage die Sauberkeit des M10-Gewindes an Fräser und Spindel, um einen perfekten Rundlauf sicherzustellen. Achten Sie auf die Leichtgängigkeit des Anlauflagers vor jedem Einsatz.
